[求助] 用origin作IR图,如何得到峰值 已有5人参与

请教各位高手,用origin作图如何在图上标出峰值
回复此楼

» 收录本帖的淘帖专辑推荐

表征资料收集

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有5个 )

nash603

至尊木虫 (文坛精英)

飘落的碎冰

优秀版主

【答案】应助回帖


感谢参与,应助指数 +1
linhua0402313: 金币+1, 欢迎回帖交流 2012-05-04 00:34:44
hongchen3200: 回帖置顶 2012-05-04 12:07:52
origin7.5--tools----pick peaks

» 本帖已获得的红花(最新10朵)

因为有梦想,我们披星戴月,只争朝夕,因为有承诺,我们义无反顾,勇往直前!
2楼2012-05-03 16:51:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cluster8676

至尊木虫 (著名写手)

【答案】应助回帖


感谢参与,应助指数 +1
linhua0402313: 金币+1, 欢迎回帖交流 2012-05-04 00:34:56
hongchen3200: 回帖置顶 2012-05-04 12:08:56
Origin 8.0, Analysis---Peaks and Baseline---Peak Analyzer---Open dialog

» 本帖已获得的红花(最新10朵)

学无止境
3楼2012-05-03 23:30:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cluster8676

至尊木虫 (著名写手)

【答案】应助回帖


hongchen3200: 回帖置顶 2012-08-29 12:11:25
引用回帖:
11楼: Originally posted by yunruirui at 2012-08-28 06:53:25
找到了,然后怎么办...

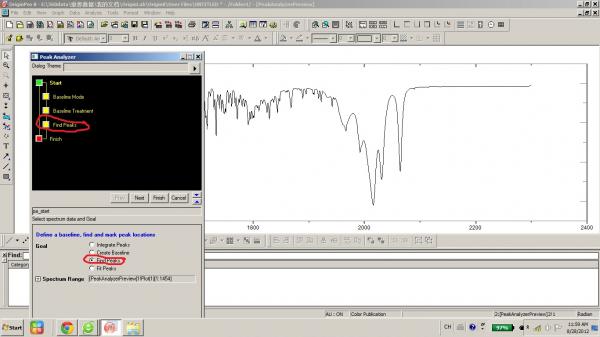

1. Find peaks, 你要选择下面的Find peaks然后在选上面的Find peaks, 这时候就会变成第二个图片的样子。

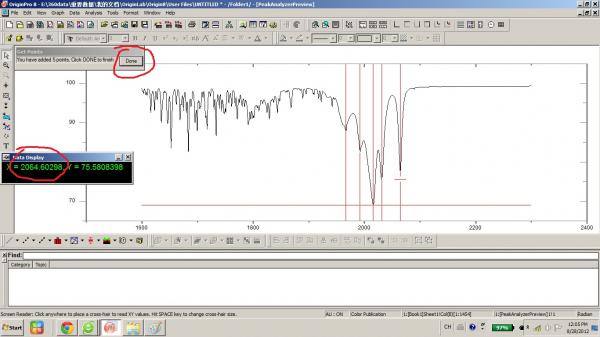

2. 你要把auto find 取消,然后点击add peaks。之后就会如图3所示。

3. 你会看到一个红色的十字, 单击一下你就会看到这个点的波数值。双击就会选中,会出现一条竖直的线,可以选中所有你想要的峰。

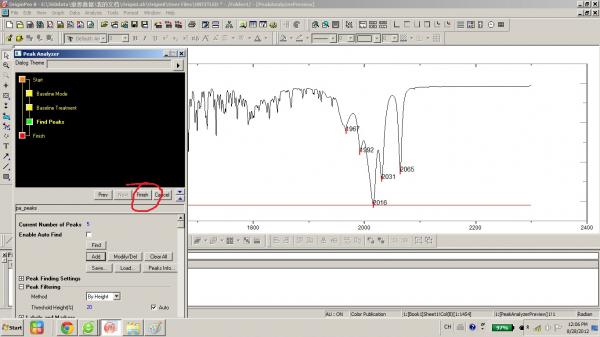

4. 点击finish。你就会跳出peak picking mode。

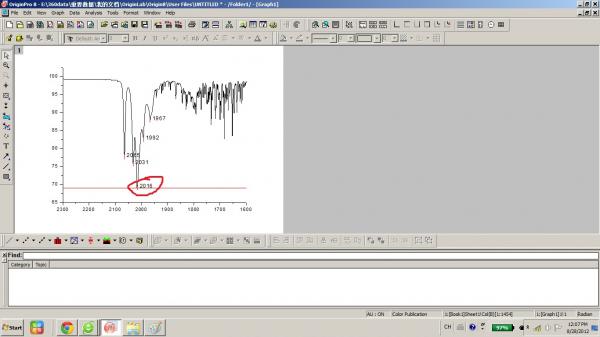

5. 你选中的峰就会有峰值了。

如果还不行再联系我。

find peaks.jpg



add peaks.jpg



pick peaks.jpg







» 本帖已获得的红花(最新10朵)

学无止境
13楼2012-08-29 00:16:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cluster8676

至尊木虫 (著名写手)

【答案】应助回帖


hongchen3200: 回帖置顶 2012-08-30 08:52:22
引用回帖:
14楼: Originally posted by hongchen3200 at 2012-08-28 23:09:11
我是origin 7.5,没有find peaks呀!...

http://g.zhubajie.com/urllink.php?id=12749174xkyn2yy8r0uxlfk3

» 本帖已获得的红花(最新10朵)

学无止境
16楼2012-08-29 22:56:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cluster8676

至尊木虫 (著名写手)

【答案】应助回帖


hongchen3200: 回帖置顶 2012-08-31 15:48:31
引用回帖:
18楼: Originally posted by hongchen3200 at 2012-08-29 19:52:19
下载了,如何安装呢?里面好多内容。...

不用安装,直接打开就行了

[ 发自手机版 http://muchong.com/3g ]

» 本帖已获得的红花(最新10朵)

学无止境
19楼2012-08-30 10:13:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

cluster8676

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
26楼: Originally posted by Little-优优 at 2013-07-10 19:28:46
是要安装其他插件才能用的吗?...

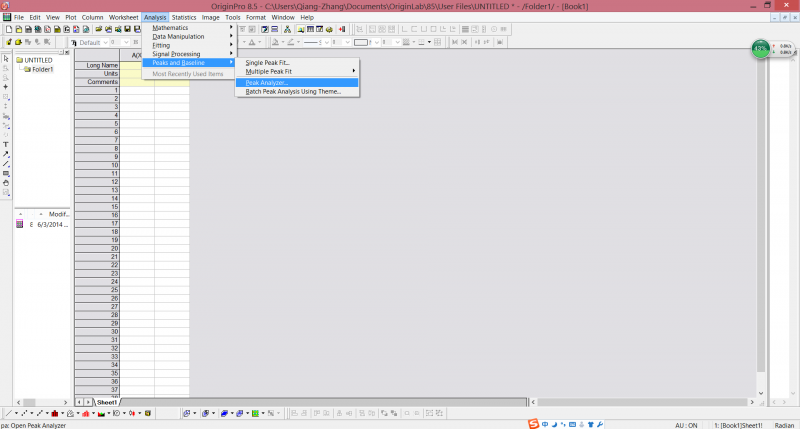

不用另外装插件。如图
用origin作IR图,如何得到峰值

学无止境
28楼2014-06-03 23:59:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hongchen3200

金虫 (小有名气)

送鲜花一朵
引用回帖:
2楼: Originally posted by nash603 at 2012-05-03 16:51:02:
origin7.5--tools----pick peaks

感谢您的回复,接下来怎么操作呢?想在指定位置标一下峰。
4楼2012-05-04 12:07:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hongchen3200

金虫 (小有名气)

送鲜花一朵
引用回帖:
3楼: Originally posted by cluster8676 at 2012-05-03 23:30:00:
Origin 8.0, Analysis---Peaks and Baseline---Peak Analyzer---Open dialog

是origin7.5,没找到您说的内容,咋办呢?
5楼2012-05-04 12:08:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SY1127309

新虫 (初入文坛)

我要标注波数,也就是那个峰值所对应的横坐标的值,怎么标呢?是不是只能插入一个文本自己写?
6楼2012-06-04 09:45:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dongqiao

铜虫 (小有名气)

引用回帖:
3楼: Originally posted by cluster8676 at 2012-05-03 23:30:00
Origin 8.0, Analysis---Peaks and Baseline---Peak Analyzer---Open dialog

楼主,在Analysis选项卡中好像找不到Peaks and Baseline
7楼2012-08-26 15:50:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cluster8676

至尊木虫 (著名写手)

引用回帖:
7楼: Originally posted by dongqiao at 2012-08-26 02:50:47
楼主,在Analysis选项卡中好像找不到Peaks and Baseline...

那只能说明我们用的版本不一样啊.
学无止境
8楼2012-08-27 01:20:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hongchen3200

金虫 (小有名气)

引用回帖:
8楼: Originally posted by cluster8676 at 2012-08-27 01:20:24
那只能说明我们用的版本不一样啊....

是的,版本不一样
9楼2012-08-28 14:15:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunruirui

荣誉版主 (著名写手)

云朵爸

引用回帖:
3楼: Originally posted by cluster8676 at 2012-05-03 23:30:00
Origin 8.0, Analysis---Peaks and Baseline---Peak Analyzer---Open dialog

origin8.0 professional我可以确定analysis里面没有你说的,有的话你可以补图,让大家学习啊
10楼2012-08-28 19:52:23
