[求助] 阻抗谱拟合数据和预计相差较大

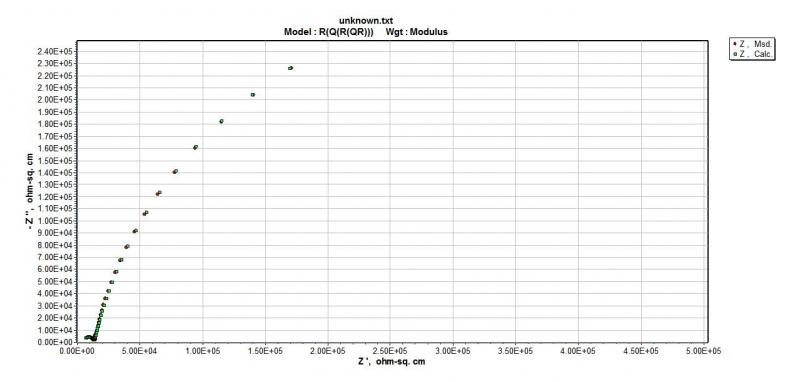

钛合金在有机溶液中的EIS
预计有钝化膜生成
采用R(Q(R(QR)))等效电路
两个n值是否可以将Q看做纯电容？

index  fixed  symbol        start               end              % error
-------  ------  ---------      --------            -------          -----------
    1       0         R           5278           5277          4.186
    2       0         Q       3.804E-9      3.806E-10          20.41
    3       0         n            0.8         0.9987          1.953
    4       0         R           8268           8268          2.787
    5       0         Q       2.908E-5       2.908E-5         0.5294
    6       0         n         0.8655         0.8655         0.3864
    7       0         R        7.015E5        7.015E5           3.55
-------------------------------------------------------------------------
回复此楼

» 收录本帖的淘帖专辑推荐

电化学-电池材料 化学电源之锂离子电池 锂电资源共享

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-04-22 17:31:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

石小松2012

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你的拟合近乎完美 但是你把电阻和电容的概念弄混淆了
赞一下(1人) 回复此楼
2楼2012-04-22 18:15:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

石小松2012

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
rabbitfree: 金币+10, ★★★很有帮助 2012-04-23 11:07:05
当n=0时候，Q 可以看做电阻
n=1时候，Q相当于电容   但你的第一个Q的拟合的误差率相比较第二个很大  所以不是很趋近于n=1
在你所说的体系中，要是出现钝化膜，阻值很大，所以电容应该很小 不成为纯电容的
赞一下(1人) 回复此楼
4楼2012-04-22 18:38:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

rabbitfree

铁杆木虫 (正式写手)
引用回帖:
2楼: Originally posted by 石小松2012 at 2012-04-22 18:15:39:
你的拟合近乎完美 但是你把电阻和电容的概念弄混淆了

n值接近1
Q不是可以看做电容吗？

我也觉得拟合的很漂亮
赞一下 回复此楼
3楼2012-04-22 18:21:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rabbitfree

铁杆木虫 (正式写手)
引用回帖:
4楼: Originally posted by 石小松2012 at 2012-04-22 18:38:26:
当n=0时候，Q 可以看做电阻
n=1时候，Q相当于电容   但你的第一个Q的拟合的误差率相比较第二个很大  所以不是很趋近于n=1
在你所说的体系中，要是出现钝化膜，阻值很大，所以电容应该很小 不成为纯电容的

阻值是不小
电容确实小的很

还以为钝化膜的厚度可以通过电容和介电常数的关系估算
看来是不行了

那么这种情况Q要如何确定呢？看了眼bode图，好像确实不能说是电容
赞一下 回复此楼
5楼2012-04-22 18:47:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

石小松2012

金虫 (著名写手)
查查 关于CPE的文献吧 Q应该与你的体系中的溶液侵入你的钝化膜的动力学趋势有关系 看看相关文献吧 呵呵
赞一下 回复此楼
6楼2012-04-23 12:02:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rabbitfree

铁杆木虫 (正式写手)
引用回帖:
6楼: Originally posted by 石小松2012 at 2012-04-23 12:02:41:
查查 关于CPE的文献吧 Q应该与你的体系中的溶液侵入你的钝化膜的动力学趋势有关系 看看相关文献吧 呵呵

多谢，检索关键字哪些会更相关呢？
赞一下 回复此楼
7楼2012-04-23 14:58:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

石小松2012

金虫 (著名写手)
Electrochimica Acta 51 (2006) 1473–1479 看下吧 呵呵
赞一下 回复此楼
8楼2012-04-23 21:11:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rabbitfree

铁杆木虫 (正式写手)
引用回帖:
8楼: Originally posted by 石小松2012 at 2012-04-23 21:11:41:
Electrochimica Acta 51 (2006) 1473–1479 看下吧 呵呵

多谢
回复此楼
9楼2012-04-24 08:52:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lindasunhui

金虫 (小有名气)

蓝精灵
来学习
回复此楼
每天进步一点点！
10楼2012-04-24 16:09:29
