小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » MATLAB » 如何求解描述振动的二阶微分方程
222/3返回列表上一页123下一页
查看: 3209  |  回复: 21
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

shengjunjie

木虫 (正式写手)
引用回帖:
8楼: Originally posted by dbb627 at 2012-04-17 10:16:54:
把你画这个图的代码，贴一下，由于你的条件没有给f，我画不出这样的图
得到数据后，我可以给你做下fourier分析

频率那一块就是含在sin(ωt)里面，其中ω=2*pi*f，频率f的范围是0-1000Hz

谢谢
赞一下 回复此楼
好好学习，多运动，多发Paper...
11楼2012-04-17 10:27:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dbb627

荣誉版主 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
shengjunjie: 金币+5, ★★★很有帮助 2012-04-17 15:05:31
xiegangmai: 金币+2, 谢谢应助！ 2012-05-13 23:04:50
odefun=@(t,x)[x(2);3*x(2).^2/(2*x(1)*(1+0.08*x(1).^3))-1.342*10^7*(x(1).^4-x(1)+(61.98/6.71)*(0.185*sin(2*pi*335*t)).^2)./(1+0.08*x(1).^3)];
[t,x]=ode45(odefun,[0 0.06],[1 0]);% 自变量的范围和初始值
figure(1);
plot(t,x(:,1))
Y=x(:,1)
pn=floor(log2(length(Y)));
N=2^pn;
S=Y(1:N);
Y1 = fft(S);%进行N个点的fft变换
figure;
f1 = 1/(t(2)-t(1))*(0:N/2)/N;
Yabs=abs(Y1(1:N/2+1));
Ym=find(diff(sign(diff(Yabs)))<0)+1;%求幅值极大值的索引
Ymax=max(Yabs(Ym));
Yabs(Yabs Ym1=find(diff(sign(diff(Yabs)))<0)+1%求幅值极大值的索引
;plot(f1,Yabs(1:N/2+1))
hold on;plot(f1(Ym1),Yabs(Ym1),'r*');
axis([0 f1(Ym1(end)) 0 1.1*Ymax]);
xlabel('频率 (Hz)')
ylabel('振幅|A| (m)')
赞一下 回复此楼
The more you learn, the more you know, the more you know, and the more you forget. The more you forget, the less you know. So why bother to learn.
12楼2012-04-17 10:43:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shengjunjie

木虫 (正式写手)
引用回帖:
12楼: Originally posted by dbb627 at 2012-04-17 10:43:35:
odefun=@(t,x);
=ode45(odefun,,);% 自变量的范围和初始值
figure(1);
plot(t,x(:,1))
Y=x(:,1)
pn=floor(log2(length(Y)));
N=2^pn;
S=Y(1:N);
Y1 = fft(S);%进行N个点的fft变换
figure;
f1 = 1/(t(2) ...

我在公式里面加了阻尼那个选项，和别人的公式一样，但是感觉结果和他的差距很大啊（位移曲线一样，但是振幅曲线差距很大），不知道什么原因

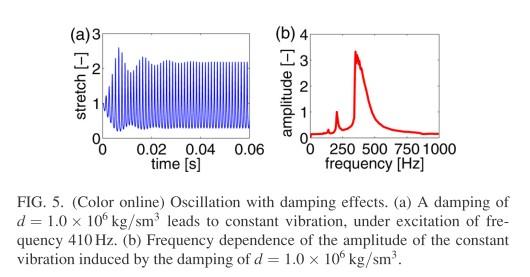

这是原图

然后我根据你给我程序的结果是
odefun=@(t,x)[x(2);3*x(2).^2/(2*x(1)*(1+0.08*x(1).^3))-1.342*10^7*(x(1).^4-x(1)+(61.98/6.71)*(0.185*sin(2*pi*410*t)).^2)./(1+0.08*x(1).^3)-(5*10^3)*x(1).^3*x(2)./(25+2*x(1).^3)];
[t,x]=ode45(odefun,[0 0.06],[1 0]);% 自变量的范围和初始值
figure(1);
plot(t,x(:,1))
Y=x(:,1)
pn=floor(log2(length(Y)));
N=2^pn;
S=Y(1:N);
Y1 = fft(S);%进行N个点的fft变换
figure;
f1 = 1/(t(2)-t(1))*(0:N/2)/N;
Yabs=abs(Y1(1:N/2+1));
Ym=find(diff(sign(diff(Yabs)))<0)+1;%求幅值极大值的索引
Ymax=max(Yabs(Ym));
Yabs(Yabs Ym1=find(diff(sign(diff(Yabs)))<0)+1;%求幅值极大值的索引
plot(f1,Yabs(1:N/2+1))
hold on;
plot(f1(Ym1),Yabs(Ym1),'r*');
axis([0 f1(Ym1(end)) 0 1.1*Ymax]);
xlabel('频率 (Hz)')
ylabel('振幅|A| (m)')

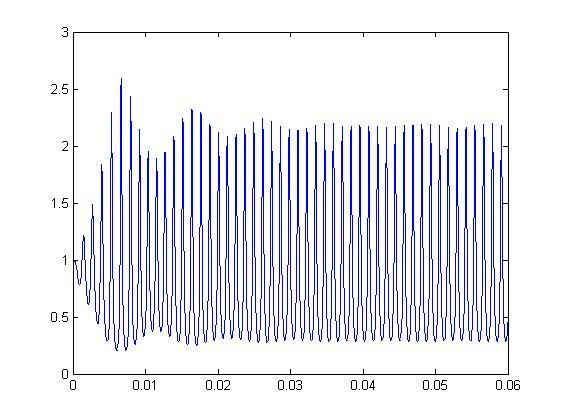

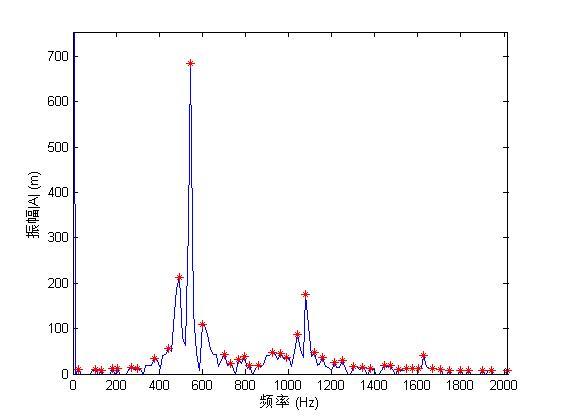

结果
赞一下 回复此楼
好好学习，多运动，多发Paper...
13楼2012-04-17 13:53:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dbb627

荣誉版主 (著名写手)
引用回帖:
13楼: Originally posted by shengjunjie at 2012-04-17 13:53:19:
我在公式里面加了阻尼那个选项，和别人的公式一样，但是感觉结果和他的差距很大啊（位移曲线一样，但是振幅曲线差距很大），不知道什么原因
这是原图
71/2c/988929_1334641795_185.jpg
然后我根据你给我程序的 ...

我不知道，你对这些一点都不了解吗？我只是了解一点这方面的理论，他后面那个图应该是有滤波处理吧，怎么那么平啊。具体的还是靠你自己查资料吧
赞一下 回复此楼
The more you learn, the more you know, the more you know, and the more you forget. The more you forget, the less you know. So why bother to learn.
14楼2012-04-17 14:24:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dbb627

荣誉版主 (著名写手)

【答案】应助回帖

★ ★ ★
shengjunjie: 金币+2, ★有帮助 2012-04-17 15:05:45
xiegangmai: 金币+1, 谢谢参与！ 2012-05-13 23:05:05
引用回帖:
13楼: Originally posted by shengjunjie at 2012-04-17 13:53:19:
我在公式里面加了阻尼那个选项，和别人的公式一样，但是感觉结果和他的差距很大啊（位移曲线一样，但是振幅曲线差距很大），不知道什么原因
这是原图
71/2c/988929_1334641795_185.jpg
然后我根据你给我程序的 ...

[t,x]=ode45(odefun,[0 0.06],[1 0]);% 自变量的范围和初始值的
t这里面的时间步长可能不相等，对于fourier变换有影响，你重新调整为等步长，再进行fourier分析试试。
赞一下 回复此楼
The more you learn, the more you know, the more you know, and the more you forget. The more you forget, the less you know. So why bother to learn.
15楼2012-04-17 14:37:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shengjunjie

木虫 (正式写手)
引用回帖:
14楼: Originally posted by dbb627 at 2012-04-17 14:24:49:
我不知道，你对这些一点都不了解吗？我只是了解一点这方面的理论，他后面那个图应该是有滤波处理吧，怎么那么平啊。具体的还是靠你自己查资料吧

我也是刚接触这些非线性振动方面的问题，还是非常感谢你。我再查查资料，你辛苦了
赞一下 回复此楼
好好学习，多运动，多发Paper...
16楼2012-04-17 15:03:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shengjunjie

木虫 (正式写手)
引用回帖:
15楼: Originally posted by dbb627 at 2012-04-17 14:37:21:
=ode45(odefun,,);% 自变量的范围和初始值的
t这里面的时间步长可能不相等，对于fourier变换有影响，你重新调整为等步长，再进行fourier分析试试。

谢谢，我再看看，麻烦你拉
赞一下 回复此楼
好好学习，多运动，多发Paper...
17楼2012-04-17 15:04:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sugerbee

新虫 (初入文坛)

【答案】应助回帖

★ ★
xiegangmai: 金币+1, 谢谢参与！ 2012-05-13 23:05:15
shengjunjie: 金币+1, ★有帮助 2012-05-14 11:08:51
你的频谱图应该去掉前面部位定的部分才对。因为你的幅频图里有一部分是不稳定的部分。所以在时域图一致的情况下才出现不正确的幅频图。希望对你有用
赞一下 回复此楼
18楼2012-05-13 11:25:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sugerbee

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★
xiegangmai: 金币+1, 谢谢参与！ 2012-05-14 23:16:02
shengjunjie: 金币+2, ★有帮助 2012-05-15 08:52:33
昨天忘了说，论文里的那个幅频图不是傅里叶变换得到的。而是通过笔算得到幅值和频率的函数之后作图的。建议你先看看机械振动，先给线性的大致了解一下在做。这样方向比较明确。
赞一下 回复此楼
19楼2012-05-14 17:02:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shengjunjie

木虫 (正式写手)
引用回帖:
19楼: Originally posted by sugerbee at 2012-05-14 17:02:10:
昨天忘了说，论文里的那个幅频图不是傅里叶变换得到的。而是通过笔算得到幅值和频率的函数之后作图的。建议你先看看机械振动，先给线性的大致了解一下在做。这样方向比较明确。

20楼2012-05-15 08:52:07
