[交流] 固态电解质EIS图~~

我用不锈钢电极/固态电解质/不锈钢电极这个体系测EIS
（1）我测的纯的分子塑晶固态电解质，没加碘和碘化物的阻抗图如图1，这应该就是阻塞电极标准的图了吧，但是阻抗非常大，为什么纯的也有这样的图？ 不是没有离子在里面吗？

（2）然后就是我的四个加入碘和碘化物氧化还原电对的不同配比的样品，做好电极后，就进行测试的图是图2
做好的电极体系放了12小时候测试是图3
12小时候阻值明显变小，但是前面有一个小半圆后面一个大半圆，怎么会这样？
这两个半圆的意思是什么啊？阻塞电极不应该是一个高频大半圆加一个低频斜线吗？我倒是能在很低的频率扫出来斜线，斜线和大半圆相交的很厉害。文献上的阻塞电极测固态电解质的等效电路如图4。

扫描范围10^5~10^-2

求解！！！

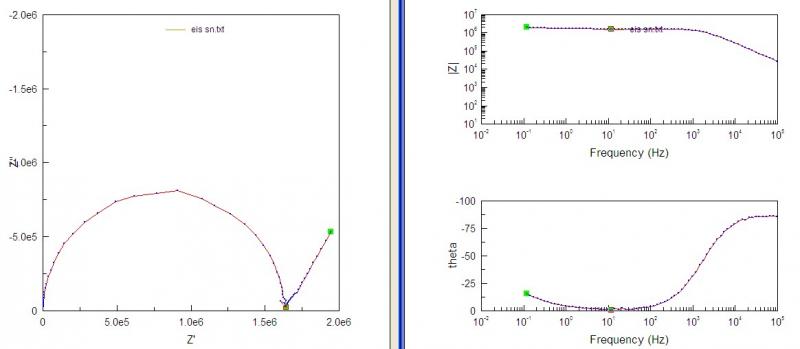

图1 纯分子塑晶，不加电对

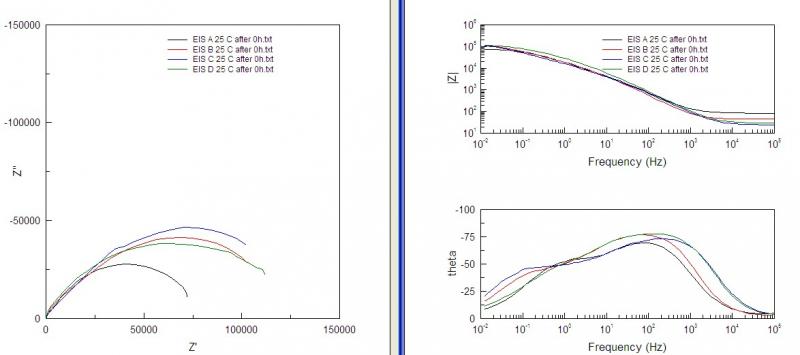

图2 加电对，制成电极体系后就测试

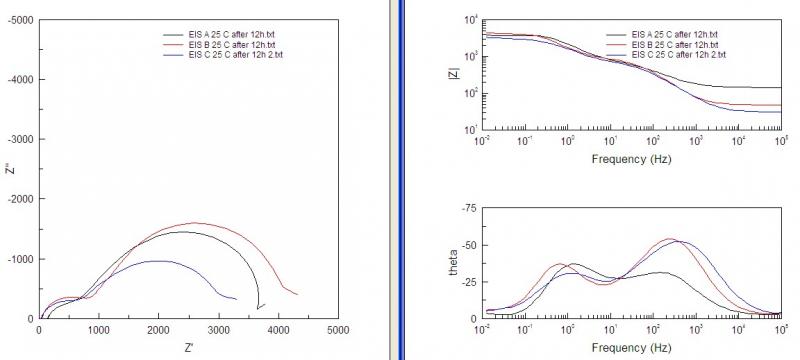

图3 加电对，电极体系静置12小时后测试

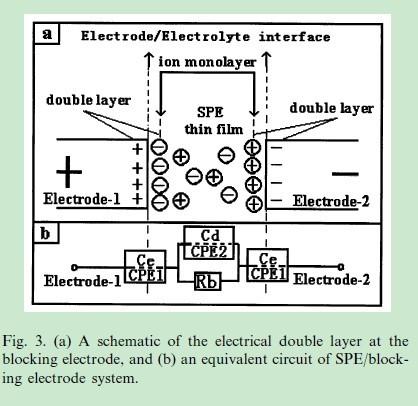

图4 文献中阻塞电极测固态电解质的等效电路，出来是一个高频大半圆加一个低频斜线

[ Last edited by jaychoudai on 2012-4-10 at 11:36 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-04-10 10:21:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quasi9127

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主，你的那个文献是哪一篇啊？可否告知
12小时后电极会不会被腐蚀啊？产生交换电阻了？
赞一下 回复此楼
2楼2012-04-23 20:45:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

可口七喜姑娘

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
文献中的等效电路图和你做的不一样，你的等效电路图不能用原文献中的
赞一下 回复此楼
3楼2014-04-11 11:04:57
