谁能简单介绍一下循环氢聚结器的工作原理？ 已有1人参与
|
| 刚接到一台新容器图纸，循环氢聚结器，需要进行技术准备工作，了解它的结构以后，想知道这个容器具体什么用途，不知道有没有在化工行业工作的XDJM们能给简单介绍一下呢？ |
回复此楼» 猜你喜欢
281求调剂（0805）
已经有8人回复
-
环境领域全国重点实验室招收博士1-2名
已经有3人回复
-
材料专硕306英一数二
已经有10人回复
-
301求调剂
已经有6人回复
-
一志愿天津大学化学工艺专业（081702）315分求调剂
已经有7人回复
-
302求调剂
已经有6人回复
-
26博士申请
已经有3人回复
-
268求调剂
已经有3人回复
-
311求调剂
已经有10人回复
-
被我言中：新模板不强调格式了，假专家开始管格式了
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 第一性原理版版主全员上线！发帖纪念一下
已经有9人回复
- 关于CASTEP中断计算后继续计算的问题
已经有5人回复
- 石墨烯纳米带 vasp建模 边缘如何加氢
已经有28人回复
- NCA开环聚合
已经有8人回复
- 关于简单读取态密度图和能带信息的方法
已经有13人回复
- EPS，可发性聚苯乙烯最简单的发泡方法，发起来就行
已经有16人回复
- 循环伏安法测有机聚合物 得到聚机物能级 的相关问题
已经有8人回复
- 【求助】急求：聚乙二醇10000和环氧氯丙烷反应问题
已经有23人回复
- 【求助】二聚环戊二烯工业上如何解聚？
已经有4人回复
青石KL
木虫 (正式写手)
生活、学习、运动之青石
- CE-EPI: 7
- 应助: 191 (高中生)
- 贵宾: 0.045
- 金币: 1784.8
- 散金: 118
- 红花: 22
- 帖子: 716
- 在线: 265.1小时
- 虫号: 1613324
- 注册: 2012-02-12
- 专业: 传热传质学
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|

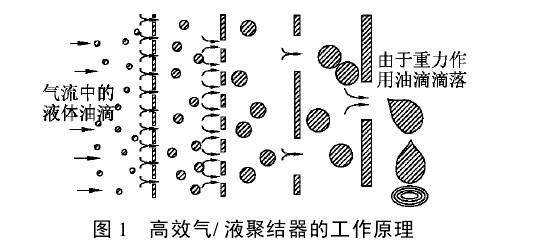

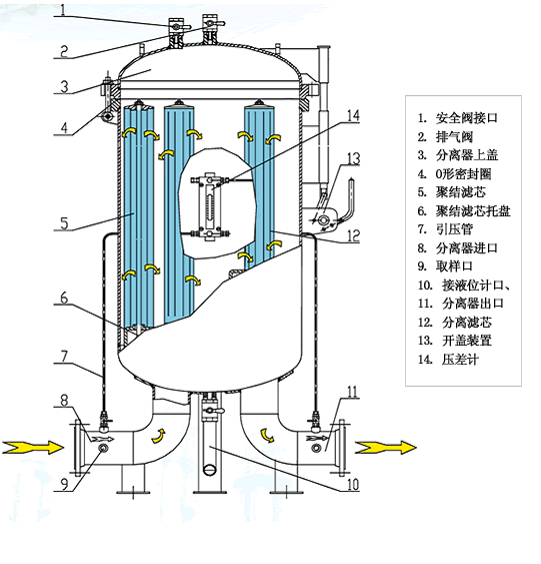

你说的循环氢聚结器是高效气液聚结器的一种。 1）设备结构： 高效气/液聚结器为立式结构。聚结器被管板分为上下两个部分,上部为聚结区,下部为沉降区。气体首先进入聚结器下部的沉降区,通过沉降分离掉气体中携带的液沫和直径大于300μm的大液滴后,向上穿过管板进入聚结区,气体由内向外通过聚结滤芯,分离掉小液滴和固体杂质,从设备顶部出口排出。在聚结区,气体中携带的直径为0.1至300μm的小液滴被转化为直径为0.5~2.2 mm的大液滴,并从滤芯底部排出。聚结器上下部分各有一个集液包,分别收集聚结区和沉降区分离出的液体,并根据高低液位仪表控制可以实现自动或手动排液。 2）滤芯结构以及工作原理 高效气/液聚结器滤芯主要分为三层,最里层为不锈钢骨架支持层,中间层为打褶的超细玻璃纤维聚结层,最外层为高分子材料排液层。聚结层由滤孔直径逐渐放大的多层玻璃纤维介质组成,使得聚结层的滤孔直径随着介质厚度增加而逐渐变大。高效气/液聚结器的工作原理如下图所示，气体首先进入滤孔直径较小的聚结层,携带的小液滴在聚结层表面被纤维拦截并吸附,随着气体向前流动,小液滴被送入深层纤维,同另外一个小液滴碰撞后聚结成一个大液滴,随着液滴向前流动,聚结过程不断重复,聚结层的滤孔直径不断增大,液滴的直径越来越大。当液滴的重力大于气体的浮力时,液滴从最外面的排液层脱落下来,气体则通过滤芯的外表面排出。  聚结器工作原理  滤芯工作原理 |
» 本帖已获得的红花（最新10朵）
kelity2楼2012-04-07 08:40:27
kelity
银虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 536.4
- 散金: 20
- 帖子: 124
- 在线: 66.5小时
- 虫号: 1592665
- 注册: 2012-01-31
- 性别: MM
- 专业: 金属材料的凝固与结晶学
太像样了！ 3楼2012-04-07 10:21:18
