[求助] 温度坐标只有一个数值

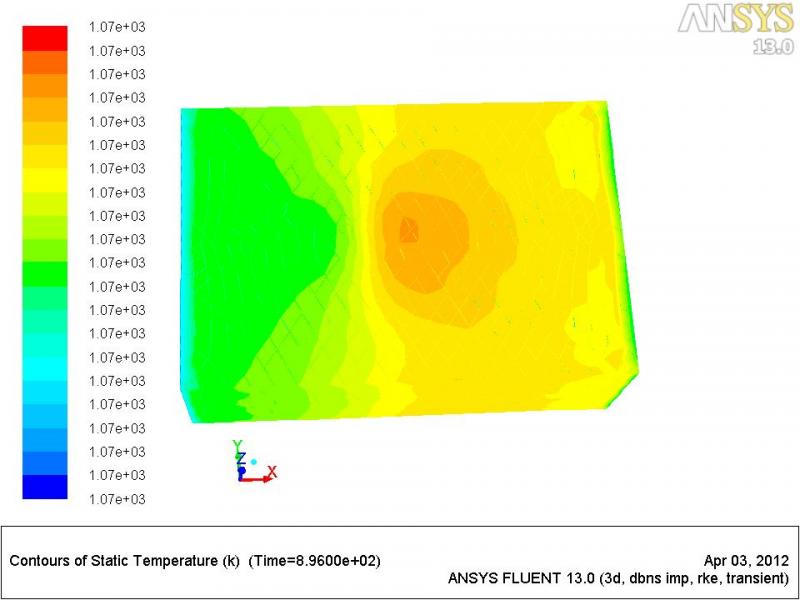

如图，计算完后，坐标只有一个数值就是800度，按说是有温度梯度的，请各位给予解答，多谢。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-04-03 20:21:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zjzsdu

木虫 (著名写手)
★
xiegangmai: 金币+1, 谢谢参与！ 2012-04-29 21:31:35
个人建议，楼主在display>colormaps,里面把显示的位数调多点，或者干脆调成float格式，你左边的标尺是107x，按照模型（个人猜测）稳态的时候，温度梯度应该很小，也就是说局部温差很小，大概都在个位上了。
赞一下(1人) 回复此楼
天空不留下我的痕迹，我却已经飞过
12楼2012-04-29 19:46:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ray-kd

新虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-04-04 11:12:52
你也不说下你的问题到底是什么，没办法说~~而且下面显示的800多是时间吧。，。。。
赞一下 回复此楼
2楼2012-04-04 00:38:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zdx110

新虫 (小有名气)
引用回帖:
2楼: Originally posted by ray-kd at 2012-04-04 00:38:45:
你也不说下你的问题到底是什么，没办法说~~而且下面显示的800多是时间吧。，。。。

图上坐标显示的是温度，1073K，也就是800度，坐标从最大值到最小值有颜色渐变，但数值全是1073，没有梯度变化，我搞不明白为什么这样。
赞一下 回复此楼
3楼2012-04-04 08:37:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

icingmaple

至尊木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
臭水沟: 金币+2, 谢谢交流~~ 2012-04-04 11:13:05
呵呵 两个建议试一试：
1 在fluent 下的 display中取消autorange 你来制定温度显示范围
2 从fluent中输出适合tecplot打开的文件  然后在tecplot中显示后处理
赞一下 回复此楼
每一天都是进步的阶梯
4楼2012-04-04 08:48:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-04-04 11:13:12
是不是迭代过程没有收敛。
赞一下 回复此楼
5楼2012-04-04 09:24:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

icingmaple

至尊木虫 (正式写手)

【答案】应助回帖

★
臭水沟: 金币+1, 谢谢交流~~ 2012-04-06 09:22:29
恩 有这种可能 关于收敛 建议你好好看一下帮助文件  并不是说在fluent'下设定残差10-3 就可以了 要根据计算的具体问题 尽可能多一些迭代步数 多观察几个关键的量
然后，上面您提到的2个方面 建议你也尝试一下哈
赞一下 回复此楼
每一天都是进步的阶梯
6楼2012-04-04 13:36:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六本木

新虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-04-06 09:22:36
你具体模拟的是什么？有可能是模型选择问题，或者设置问题！
赞一下 回复此楼
7楼2012-04-05 19:20:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zdx110

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 六本木 at 2012-04-05 19:20:42:
你具体模拟的是什么？有可能是模型选择问题，或者设置问题！

就是简单的共轭传热问题，模型很简单，大矩形框里放置小矩形框，小矩形框与大矩形框为流体区域，小矩形框为固体区域，想要查看固体区域的温度分布，可是发现如问题所述的事情。设置的话就是密度基，瞬态，公共面采用耦合壁面。
赞一下 回复此楼
8楼2012-04-05 19:37:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

apple77502

铜虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-04-06 09:22:45
是不是精度选择的问题，你可以试试在做平面的时候看看把温度的单位选成摄氏度，然后 设置温度的范围可以自己定~
赞一下 回复此楼
精确的认识到自己有多大的能力是一件很了不起的事情，愿我能尽快做到……
9楼2012-04-06 09:14:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

apple77502

铜虫 (小有名气)

【答案】应助回帖

★
臭水沟: 金币+1, 谢谢交流~~ 2012-04-06 09:22:54
引用回帖:
9楼: Originally posted by apple77502 at 2012-04-06 09:14:27:
是不是精度选择的问题，你可以试试在做平面的时候看看把温度的单位选成摄氏度，然后 设置温度的范围可以自己定~

我截的图粘不上去，就在Range的选项里面，你可以自己定温度范围，把范围定精确一点可能就好了
赞一下 回复此楼
精确的认识到自己有多大的能力是一件很了不起的事情，愿我能尽快做到……
10楼2012-04-06 09:15:45
