[求助] 喷嘴装在储罐上方,三维网格划分

介绍一下我的研究背景:
    将喷嘴装在罐的顶部,水通过喷嘴喷入罐内。
    喷嘴是在CAD里画好的,然后引入到gambit里,在gambit里再画个立方体(罐),将两几何体进行连接。
    罐是有厚度的。喷嘴的螺纹长度和罐的厚度一致,以方便喷嘴螺纹拧在罐顶。
我现在的问题:
    1.喷嘴和罐的组合只需要布尔加操作就可以了吧?
    2.因为喷嘴前面部分是个锥体(下面有图),我应该怎样进行分割?我应该对哪些部分做网格?对于喷嘴,是不是只要对它的面做网格?储罐空间内除了喷嘴,应该要做体网格吧?储罐是有厚度的,外壁还用划网格吗?
    希望能讲得详细一些!谢谢大家的帮助!

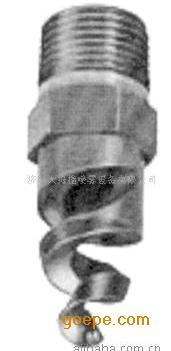

喷嘴,前面部分是锥体。底部是螺纹,拧在壁上。
回复此楼
