[求助] 求助气液混合的仿真模拟

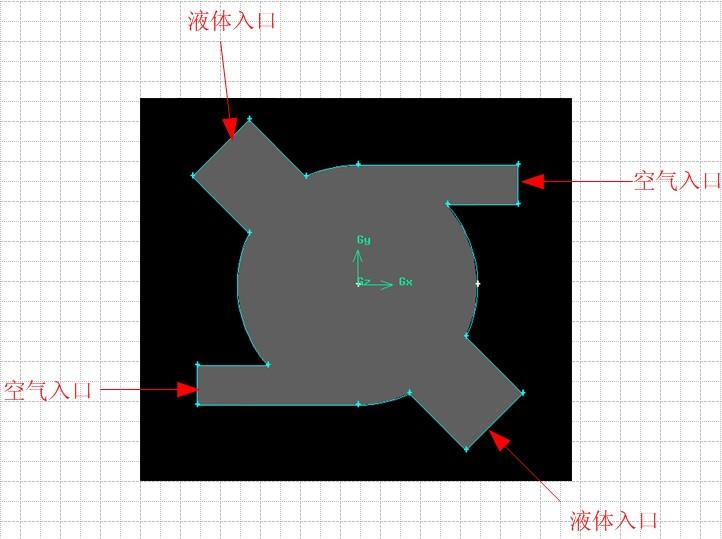

求助各位大侠,想做一下混合的模拟,如图所示有四个入口,两个入口通入气体,两个进口通入液体,用那种模型进行模拟啊?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tacaro

至尊木虫 (知名作家)

小木虫大能猫骑士勋章

出口呢?
2楼2012-03-28 13:03:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cfl1987

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by tacaro at 2012-03-28 13:03:14:
出口呢?

其实这是一个立体结构,这只是它顶端的一个界面,出口在上端。
3楼2012-03-28 13:09:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (著名写手)

【答案】应助回帖


感谢参与,应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-03-29 08:16:49
这有什么特别的吗?估计mixture就行了,注意一下湍流模型选择。
4楼2012-03-28 14:53:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cfl1987

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by gyctju at 2012-03-28 14:53:44:
这有什么特别的吗?估计mixture就行了,注意一下湍流模型选择。

那在边界条件设置的时候,比如气体入口就是全部通入气体,它的体积分数就是设置成1?液体入口就是全部通入液体,那么气体的体积分数就设置成0?边界条件的设置有什么要注意的地方吗?出口设置成outflow可以吗?边界条件的mixer应该怎样设置?
5楼2012-03-28 15:03:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超级丐中丐

金虫 (小有名气)

【答案】应助回帖


感谢参与,应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-03-29 08:16:57
你要是看混合情况的话,建议使用VOF模型,可以清楚的看到两相混合的情况,入口可以设置为速度入口,另外,貌似没有看见模型中的出口,使用vof的话,把液体入口设置液体的体积分数设置为1就可以
6楼2012-03-28 22:21:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超级丐中丐

金虫 (小有名气)


臭水沟: 金币+1, 谢谢交流~~ 2012-03-29 08:17:10
引用回帖:
5楼: Originally posted by cfl1987 at 2012-03-28 15:03:50:
那在边界条件设置的时候,比如气体入口就是全部通入气体,它的体积分数就是设置成1?液体入口就是全部通入液体,那么气体的体积分数就设置成0?边界条件的设置有什么要注意的地方吗?出口设置成outflow可以吗?边 ...

另外,要是使用VOF的话,第一相最好设置为轻相的,即气体的,这样的就是把液体的相体积分数设置为1,出口要是知道压力大小的话最好设置为压力出口,outflow出口条件要是有回流的不太好
7楼2012-03-28 22:26:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hath

铜虫 (小有名气)

引用回帖:
7楼: Originally posted by 超级丐中丐 at 2012-03-28 22:26:47
另外,要是使用VOF的话,第一相最好设置为轻相的,即气体的,这样的就是把液体的相体积分数设置为1,出口要是知道压力大小的话最好设置为压力出口,outflow出口条件要是有回流的不太好...

请问为什么要把轻的相设置成第一相呢?
8楼2014-08-18 14:16:58
