[求助] 如何做出像文献中一样的图，而不是我做出的那样？附图求助

请教如何做出像文献中那样的图，而不是像我做的那样，每个曲线都要被压扁。。谢谢！

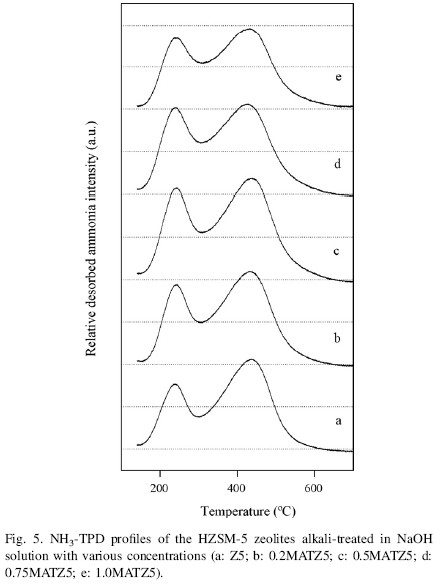

文献

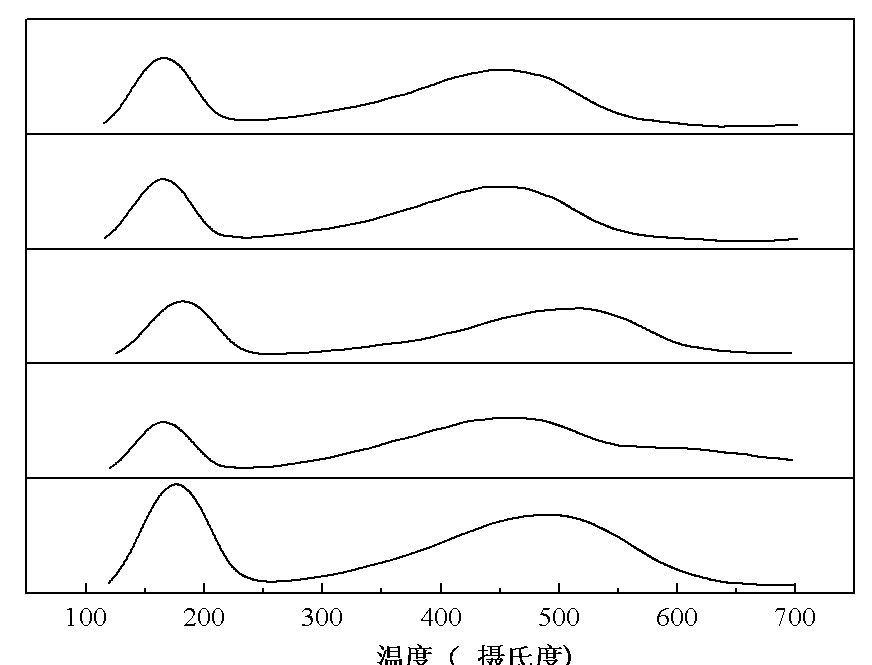

我的
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-02-29 14:38:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

linqi723

铁杆木虫 (著名写手)
在origin中画好图后，是叠在一起的，

点击 graph--offset grouped data in layer--其中
有四个选项 auto  constant  none individual 等
这样用从auto 辅助 individual的方法可以快速 分开曲线 ，并调整各自间的间距。

然后，你需要的是纵坐标很高，横坐标 很窄，用鼠标选中边框处，往左边拖动。 注意 是拖动全局。自己找感觉。
赞一下(2人) 回复此楼
2013
4楼2012-02-29 14:45:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linqi723

铁杆木虫 (著名写手)
横坐标的标尺太宽了
在origin里 整体拖动即可。
赞一下(1人) 回复此楼
2013
2楼2012-02-29 14:40:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

guoyuping

木虫 (著名写手)
引用回帖:
2楼: Originally posted by linqi723 at 2012-02-29 14:40:16:
横坐标的标尺太宽了
在origin里 整体拖动即可。

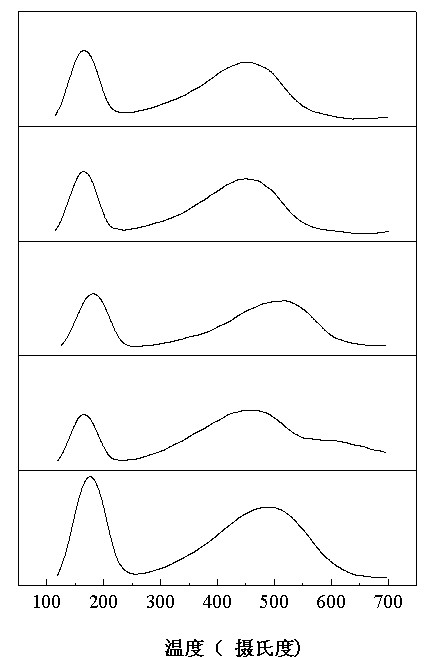

我试了很久没做出来，刚发帖求助就试出来了，现在可以做成这样了，基本上可以了，谢谢你啦！
赞一下 回复此楼
3楼2012-02-29 14:42:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Rainycc

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
可能是你用的软件，如果是用 origin, 则在后面几条曲线上加上一个背景值，或者叫offset，如果是哟你igor，则在offset里面设置一个值就好了
赞一下 回复此楼
5楼2012-02-29 22:54:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ybhan

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这两个图的区别就是长宽比例不同嘛，双击图片中心，出来一个对话框，点size/speed， 然后下面有heigh和width， 把你的width调小到原来的一半，就差不多了
赞一下 回复此楼
6楼2012-03-01 15:37:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Myjf

捐助贵宾 (小有名气)

技术

【答案】应助回帖

感谢参与，应助指数 +1
把横坐标改得窄一点不就可以了吗？
赞一下 回复此楼
专注光固化材料
7楼2012-03-02 08:12:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

knowles

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
把页面设置为纵向
赞一下 回复此楼
8楼2012-03-02 09:54:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jvfei

金虫 (著名写手)
追问 ：楼主如何画那样的图？
还有，二楼的回复，怎么没找见“ graph--offset grouped data in layer" 这些呢？
谢谢！
赞一下 回复此楼
我是你的小马甲
9楼2012-03-02 18:29:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guoyuping

木虫 (著名写手)
引用回帖:
9楼: Originally posted by jvfei at 2012-03-02 18:29:36:
追问 ：楼主如何画那样的图？
还有，二楼的回复，怎么没找见“ graph--offset grouped data in layer" 这些呢？
谢谢！

我是把数据全都放在origin里，然后每组分别做个图，最后再在edit里找到merge。。把几个图合并起来的。。试试吧
赞一下 回复此楼
10楼2012-03-02 18:38:41
