应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 功能材料 » 测试表征 » 多孔硅材料的拉曼表征的困惑！
51/1返回列表
查看: 1536  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

半坡山人

金虫 (小有名气)

[交流] 多孔硅材料的拉曼表征的困惑！

本人做的多孔硅材料，经拉曼测试怎么也不出峰？测试的老师说荧光太强了，可是减小入射光的能量和改变入射光的波长还是测不出来峰。非常的困惑，不知道是机器的问题还是什么问题？哪位大神能够指教一下，小弟不胜感激！
     以下是样品在514nm和785nm激发波长下得到的拉曼图谱：

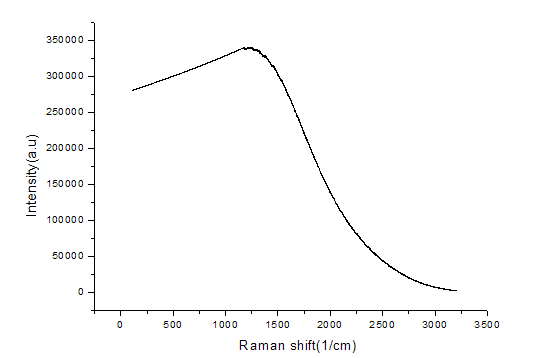

514nm



785
回复此楼

» 收录本帖的淘帖专辑推荐

青椒不辣 辣椒不青

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-02-24 18:20:28
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

SCU_magiclee

铁杆木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
你想看你的多孔硅是否有量子尺寸效应？
赞一下 回复此楼
2楼2012-02-27 09:36:59
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

半坡山人

金虫 (小有名气)
引用回帖:
楼: Originally posted by SCU_magiclee at 2012-02-27 09:36:59:
你想看你的多孔硅是否有量子尺寸效应？

不是的，在这只是想表征一下成分，还有峰位是否发生偏移。但是我表征一下就是不出峰，还望指教
赞一下 回复此楼
3楼2012-02-27 11:19:31
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

SCU_magiclee

铁杆木虫 (正式写手)
★ ★ ★ ★ ★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
aishan(金币+2): 鼓励交流 2012-03-06 11:00:08
半坡山人(金币+5): 2012-03-06 14:07:33
引用回帖:
3楼: Originally posted by 半坡山人 at 2012-02-27 11:19:31:
不是的，在这只是想表征一下成分，还有峰位是否发生偏移。但是我表征一下就是不出峰，还望指教

1.用拉曼表征成分？。。。这个有点不解啊。你说的成分是指的什么？如果是元素/杂质含量，那应该做XRD/EDS/XRF/SIMS之类的啊。。。
2.峰位偏移？我觉得硅的峰出现宽化倒是有可能。
3.你的多孔硅可能在500-900nm范围内有荧光，你的两个激发波长都可能激发荧光，导致拉曼背景很高！如果你怀疑仪器问题，那么拿裸硅片试试，如果510多nm那个峰出来那仪器多半没问题。如果你还想试试，那可以试试用更长波长的激发光，但是你的拉曼仪可能未必有可供选择的光源。

[ Last edited by SCU_magiclee on 2012-3-6 at 00:11 ]
赞一下 回复此楼
4楼2012-03-06 00:04:35
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

半坡山人

金虫 (小有名气)
引用回帖:
4楼: Originally posted by SCU_magiclee at 2012-03-06 00:04:35:
1.用拉曼表征成分？。。。这个有点不解啊。你说的成分是指的什么？如果是元素/杂质含量，那应该做XRD/EDS/XRF/SIMS之类的啊。。。
2.峰位偏移？我觉得硅的峰出现宽化倒是有可能。
3.你的多孔硅可能在500- ...

非常感谢您的回帖。我已经测过了，确实在红光区有荧光，我用紫外拉曼测了一下，避免了荧光。谢谢！
赞一下 回复此楼
5楼2012-03-06 14:09:34
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 半坡山人 的主题更新
51/1返回列表
信息提示
关闭
请填处理意见
关闭
