[求助] 热残余应力计算如何设定边界条件

问题:高温条件下套在一起的组合筒,冷却到室温,假定内外筒紧密结合,求内筒外柱面由于温度变化引起的表面残余应力

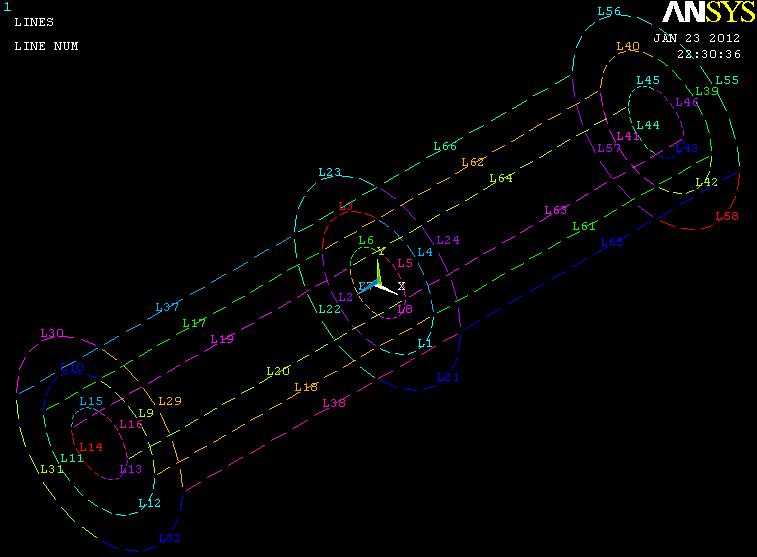

建立内外筒几何模型,再glue一下,设置两者的热膨胀率等参数。
设置轴向(z)中截面轴位移,UZ=0,计算提示约束不够
请问还应该增加那些条件?
目前设置是中截面与内筒内表面的交线UX=UY=UZ=0,这样可以收敛,但感觉不合理,请问类似的问题该如何设置?
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hailang00189

新虫 (初入文坛)

您好!您有关于残余应力计算的资料吗?
2楼2012-12-18 14:13:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
臭水沟: 金币+2, 谢谢交流~~ 2012-12-18 21:28:48
1  先执行 csys,1 将对当前坐标系转换为总体圆柱坐标系;
2  再执行 NROTATE 命令 (菜单路径好像是:  Main Menu > Preprocessor > Modeling > Move/Modify > Nodes > Rotate Nodes CS > To Active CS    可能有误,你查一下),把所有节点的坐标系旋转到圆柱坐标系。
3  约束任一端所有节点的 Uy (周向位移) 和 Uz 即可。
3楼2012-12-18 17:02:45
