求解虚数相位奇变问题
|
|

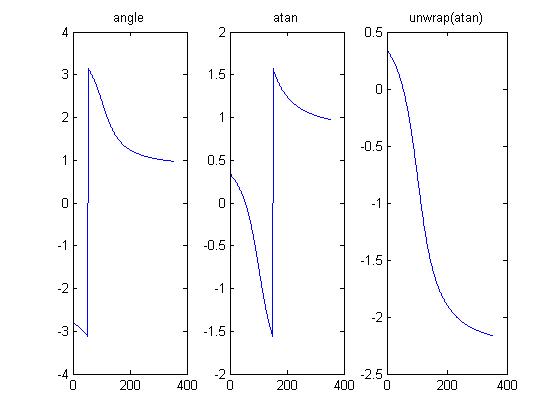

要计算一个系统相频特性，就要用到反正切函数，计算机中反正切函数规定，在一、二象限中的角度为0～pi，三四象限的角度为0～-pi。 若一个角度从0变到2pi，但实际得到的结果是0～pi，再由-pi～0，在w=pi处发生跳变，跳变幅度为2pi，这就叫相位的卷绕。 unwrap（w）就是解卷绕，使相位在pi处不发生跳变，从而反应出真实的相位变化。 ---------------------------------------------------------------- %Prepare the data, coyboy 2010-4-1 a = -150:200; b = -53 : 297; y = a + b*i; % 图1，使用函数angle y1 = angle(y); figure(1); subplot(1,3,1);plot(y1);title('angle'); % 图2，单纯使用 atan，也就是楼主的做法 fai = atan(imag(y)./real(y)); subplot(1,3,2); plot(fai);title('atan'); % 图3，使用unwrap 和 atan，注意，我这边乘以10再除以10，为了骗过unwrap函数 y2 = unwrap(10*atan(imag(y)./real(y)),3)/10; subplot(1,3,3); plot(y2);title('unwrap(atan)');  |
