[求助] 关于导热管热分布的问题 已有1人参与

求助:
     本人(菜鸟级)在用fluent模拟导热油通过块体时,出现了这样的问题,如图所示,本来9根管子应该都是红色的(相同温度为300℃),可是现在只有中间一根管子是红色的,不知道哪里出现了问题,有没有哪位大虾能救助下~

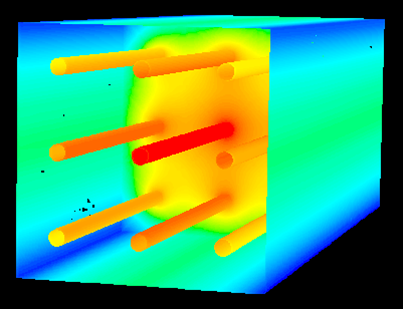

热分布图
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)

帝国空军中将

【答案】应助回帖


感谢参与,应助指数 +1
vanewhy(金币+3): 2011-12-15 19:46:25
xiegangmai(金币+1): 谢谢应助! 2011-12-15 21:27:53
1.你的油在哪里流动?
2.你的问题,边界条件是什么?
3.都是红色我感觉不可信。
Patienceisbitter,butitsfruitissweet.
2楼2011-12-15 17:48:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vanewhy

木虫 (正式写手)


xiegangmai(金币+1): 鼓励讨论交流! 2011-12-15 21:28:05
引用回帖:
2楼: Originally posted by seaharrier at 2011-12-15 17:48:25:
1.你的油在哪里流动?
2.你的问题,边界条件是什么?
3.都是红色我感觉不可信。

回答:
1、我的导热油在长方体块内流动,一个长方体内有九根导热管,里面通导热油
2、边界条件:导热管内油的温度为400℃,不断的以恒温恒速通过试块,试块温度升高,最终试块外壁温度为350℃
3、红色代表了导热油的温度

按设想的九根管内应该是一样的温度分布,不知道是否设错了参数,只有中间一根是400℃的了。
3楼2011-12-15 19:39:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vanewhy

木虫 (正式写手)

引用回帖:
2楼: Originally posted by seaharrier at 2011-12-15 17:48:25:
1.你的油在哪里流动?
2.你的问题,边界条件是什么?
3.都是红色我感觉不可信。

回答:
1、我的导热油在长方体块内流动,一个长方体内有九根导热管,里面通导热油
2、边界条件:导热管内油的温度为400℃,不断的以恒温恒速通过试块,试块温度升高,最终试块外壁温度为350℃
3、红色代表了导热油的温度

按设想的九根管内应该是一样的温度分布,不知道是否设错了参数,只有中间一根是400℃的了。
4楼2011-12-15 19:45:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)

帝国空军中将

【答案】应助回帖


xiegangmai(金币+1): 谢谢应助! 2011-12-15 22:50:17
vanewhy(金币+3): 2011-12-19 20:25:43
引用回帖:
4楼: Originally posted by vanewhy at 2011-12-15 19:45:49:
回答:
1、我的导热油在长方体块内流动,一个长方体内有九根导热管,里面通导热油
2、边界条件:导热管内油的温度为400℃,不断的以恒温恒速通过试块,试块温度升高,最终试块外壁温度为350℃
3、红色代表了导 ...

你的意思是不是油给试块加热,油温下降?

边界条件应该说比较简单,看看你的边界设置是否正确,初始条件是否正确。

计算也不复杂,不可压流动。
Patienceisbitter,butitsfruitissweet.
5楼2011-12-15 22:24:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

半面坡

金虫 (小有名气)


感谢参与,应助指数 +1
臭水沟(金币-1, 应助指数-1): 非应助贴请不要选择“应助回帖”~ 2011-12-17 18:15:49
这个结果是可信的吧,你设定的传热方式是什么?
一起努力吧,向金虫奋斗!
6楼2011-12-17 17:02:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟


xiegangmai(金币+1): 谢谢参与! 2011-12-19 21:25:59
你是用周期性条件的吗?考虑了热辐射?
我要奋斗到底
7楼2011-12-17 21:39:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shxxy123

金虫 (初入文坛)


感谢参与,应助指数 +1
臭水沟(金币-1, 应助指数-1): 非应助贴请不要选择“应助回帖”~ 2011-12-18 10:19:10
引用回帖:
7楼: Originally posted by 5超7 at 2011-12-17 21:39:44:
你是用周期性条件的吗?考虑了热辐射?

弱弱地问一下,周期性条件怎么设呀?我做的也是热传导方面的东西。在什么条件下要考虑热辐射呢?十分感谢!~
8楼2011-12-17 22:25:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖


感谢参与,应助指数 +1
臭水沟(金币+1): 谢谢交流~~ 2011-12-18 10:19:20
引用回帖:
8楼: Originally posted by shxxy123 at 2011-12-17 22:25:53:
弱弱地问一下,周期性条件怎么设呀?我做的也是热传导方面的东西。在什么条件下要考虑热辐射呢?十分感谢!~

需要在gambit里面link,然后才能设定周期性条件。。。好像是这样的
我要奋斗到底
9楼2011-12-18 08:08:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shxxy123

金虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
xiegangmai: 非应助请勿选择“应助回帖”。 2011-12-19 21:26:17
引用回帖:
9楼: Originally posted by 5超7 at 2011-12-18 08:08:59:
需要在gambit里面link,然后才能设定周期性条件。。。好像是这样的

哦。。。我还以为是在FLUENT中设置,但是这个看起来好难,对于我这样的菜鸟来说完全不会啊。
10楼2011-12-18 21:37:06
