应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 询问1060纯铝薄板获得不同晶粒大小的方法
221/3返回列表123下一页
查看: 2208  |  回复: 21
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yiran909

至尊木虫 (文坛精英)

黄河狼

[求助] 询问1060纯铝薄板获得不同晶粒大小的方法

我现在需要把1060纯铝薄板通过退火工艺在厚度方向得到不同的晶粒大小，查了一些文献，但还不是很清楚，请虫友帮忙：1060纯铝，厚度1mm和1.5mm，希望得到三种不同大小的晶粒，具体工艺参数是什么。
回复此楼

» 收录本帖的淘帖专辑推荐

材料微细成形制造

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-11-22 19:50:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Edward617

金虫 (正式写手)
退火前是冷轧的吗？冷轧开胚厚度多少？你这厚度应该是成品厚度了吧，那你退火后需要的是什么状态啊？麻烦LZ说一下这些，以便好回答。
赞一下 回复此楼
2楼2011-11-23 08:59:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (文坛精英)

黄河狼
引用回帖:
2楼: Originally posted by Edward617 at 2011-11-23 08:59:28:
退火前是冷轧的吗？冷轧开胚厚度多少？你这厚度应该是成品厚度了吧，那你退火后需要的是什么状态啊？麻烦LZ说一下这些，以便好回答。

退火前应该是冷轧吧，板子买回磨抛腐蚀看了横断面晶粒是近似椭圆形的，扁晶粒，
买时说的是1mm，实测是负差，不够1mm，说的是半硬态1060纯铝薄板成品，退火后主要是为了获得不同的晶粒度，看看不同晶粒度对板子成形性能是否有影响。不知处理后是否还能保持原有的性能呢？请指导，谢谢！
赞一下 回复此楼
3楼2011-11-23 10:32:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (文坛精英)

黄河狼
引用回帖:
2楼: Originally posted by Edward617 at 2011-11-23 08:59:28:
退火前是冷轧的吗？冷轧开胚厚度多少？你这厚度应该是成品厚度了吧，那你退火后需要的是什么状态啊？麻烦LZ说一下这些，以便好回答。

1060半硬态薄板横截面晶粒图，你看一下啊。
赞一下 回复此楼
4楼2011-11-23 10:53:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Edward617

金虫 (正式写手)

【答案】应助回帖

★
zhyq8767(金币+1): 感谢交流！ 2011-11-23 12:37:30
yiran909(金币+25): 兄弟先给你一半金币吧，我试试看，如果行，再支付你另外25个金币，好吗？ 2011-11-23 13:48:39
yiran909(金币+25): 够义气，25给你啦 2011-11-23 16:20:39
哦，你这是买的啊！呵呵~你知道这半硬态料在什么厚度时中间退火的？
开胚厚度就是料进行第一道次冷轧时开始时的厚度。
你可以试一下分别在280、320、360℃退火，保温1.5h
赞一下(1人) 回复此楼
5楼2011-11-23 12:20:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (文坛精英)

黄河狼
引用回帖:
5楼: Originally posted by Edward617 at 2011-11-23 12:20:35:
哦，你这是买的啊！呵呵~你知道这半硬态料在什么厚度时中间退火的？
开胚厚度就是料进行第一道次冷轧时开始时的厚度。
你可以试一下分别在280、320、360℃退火，保温1.5h

我是做材料成形工艺的，
对这些都不清楚，
也不懂的啊，卖材料的人就这么说的，
他说他也只管卖，具体也不清楚啦，
你是说这个料是中间退过火的吗
是不是回复退火啊，不发生再结晶啊
好的 我先试试看看吧，
兄弟你是哪里的，
我是上海交大的
要是上海的，更方便交流。
赞一下 回复此楼
6楼2011-11-23 13:46:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tqk1337

银虫 (小有名气)
★
毛猴(金币+1): 感谢交流！ 2011-11-25 13:40:02
建议还是以保温时间为调节参数比较好控制晶粒度，温度300度左右即可。
如果是力学性能的话结果应该变化不大，毕竟不是实验室制出来的样品。
可以的话把实验结果分享一下
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

yiran909
7楼2011-11-24 16:33:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (文坛精英)

黄河狼
送鲜花一朵
引用回帖:
7楼: Originally posted by tqk1337 at 2011-11-24 16:33:52:
建议还是以保温时间为调节参数比较好控制晶粒度，温度300度左右即可。
如果是力学性能的话结果应该变化不大，毕竟不是实验室制出来的样品。
可以的话把实验结果分享一下

好的，谢谢兄弟啦，
我试试看
赞一下 回复此楼
8楼2011-11-24 17:50:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (文坛精英)

黄河狼
引用回帖:
5楼: Originally posted by Edward617 at 2011-11-23 12:20:35:
哦，你这是买的啊！呵呵~你知道这半硬态料在什么厚度时中间退火的？
开胚厚度就是料进行第一道次冷轧时开始时的厚度。
你可以试一下分别在280、320、360℃退火，保温1.5h

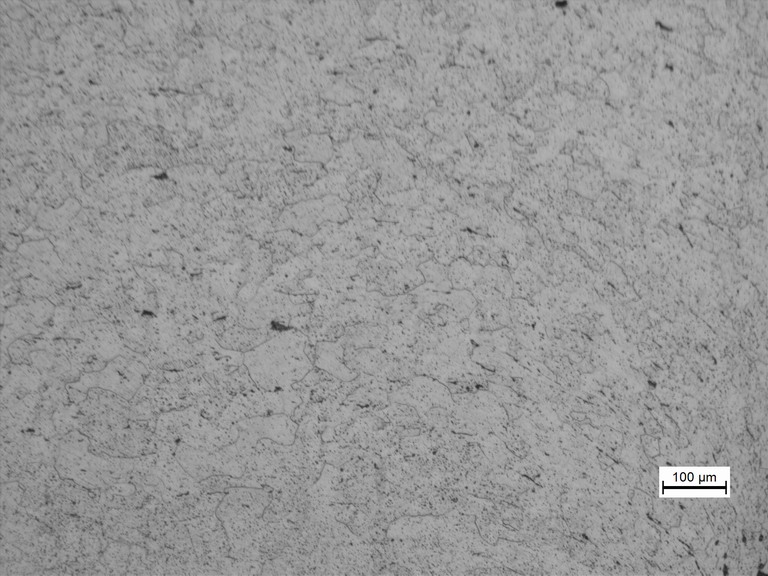

我用400度，保温40分钟，效果如图，
你看看，给指导一下
赞一下 回复此楼
9楼2011-11-25 13:21:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Edward617

金虫 (正式写手)
引用回帖:
9楼: Originally posted by yiran909 at 2011-11-25 13:21:42:
我用400度，保温40分钟，效果如图，
你看看，给指导一下

嗯，可以啊。你保温时间再长点。
赞一下 回复此楼
10楼2011-11-25 15:13:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 Leogzhya 的主题更新
221/3返回列表123下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
