应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 纯铝薄板获得不同晶粒度的工艺方法
101/1返回列表
查看: 2620  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yiran909

至尊木虫 (文坛精英)

黄河狼

[交流] 纯铝薄板获得不同晶粒度的工艺方法 已有3人参与

纯铝薄板获得不同晶粒度的工艺方法
1.先分温度段（280,320,360,400,450,500,550,600）进行退火保温30-40分钟.
切镶磨抛腐蚀，显示晶粒度大小，看完全再结晶温度是哪个温度段，也就是晶粒长大比较明显，哪个温度退火，晶粒近等轴晶粒（非均匀等轴晶粒）。
2.选取在近等轴晶粒温度附近的几个温度，进行退火，增加保温时间至1小时，1.5小时，2小时。再查看晶粒度变化情况。
3.最后调整退火温度和保温时间，获得自己想要的晶粒度。
我是外行，因应用需要，在虫友们的帮助下，进行试验探索，得到这点小经验，不足为道，还请多多交流指导。
回复此楼

» 收录本帖的淘帖专辑推荐

材料处理加工

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-12-05 20:56:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

yiran909

至尊木虫 (文坛精英)

黄河狼
yiran909: 回帖置顶 2011-12-15 09:48:56
上述方法，本人正在试验，探索的结果是，晶粒长大量很小，做的试验结果如下：
退火温度低时，增加保温时间，得到的晶粒很小，
当退火温度升高和延长保温时间，晶粒并没有长大到很大，
退火温度低时，晶粒太小没有做测量统计。
退火温度（度）-保温时间（分钟）  晶粒平均直径（微米）
500-120    42
550-60     52
550-120   53
600-60     63
600-120    66
620-60      74
640-60      80
从上述试验结果来看，要使晶粒长大到100-200微米，难度较大，是否需要再延长保温时间呢？
赞一下 回复此楼
7楼2011-12-15 09:48:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Edward617

金虫 (正式写手)
多多交流
回复此楼

» 本帖已获得的红花（最新10朵）

yiran909
2楼2011-12-05 22:13:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (文坛精英)

黄河狼
送鲜花一朵
引用回帖:
2楼: Originally posted by Edward617 at 2011-12-05 22:13:57:
多多交流

兄弟，呵呵，都是你给指导的啊，
还是你多指导啊，真知源于生产实践啊。
赞一下 回复此楼
3楼2011-12-05 22:33:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhs2057

金虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
我觉得温度不需要设置太高了，感觉你那个500-600度好像比较高啊
赞一下(1人) 回复此楼
4楼2011-12-06 08:25:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (文坛精英)

黄河狼
引用回帖:
2楼: Originally posted by Edward617 at 2011-12-05 22:13:57:
多多交流

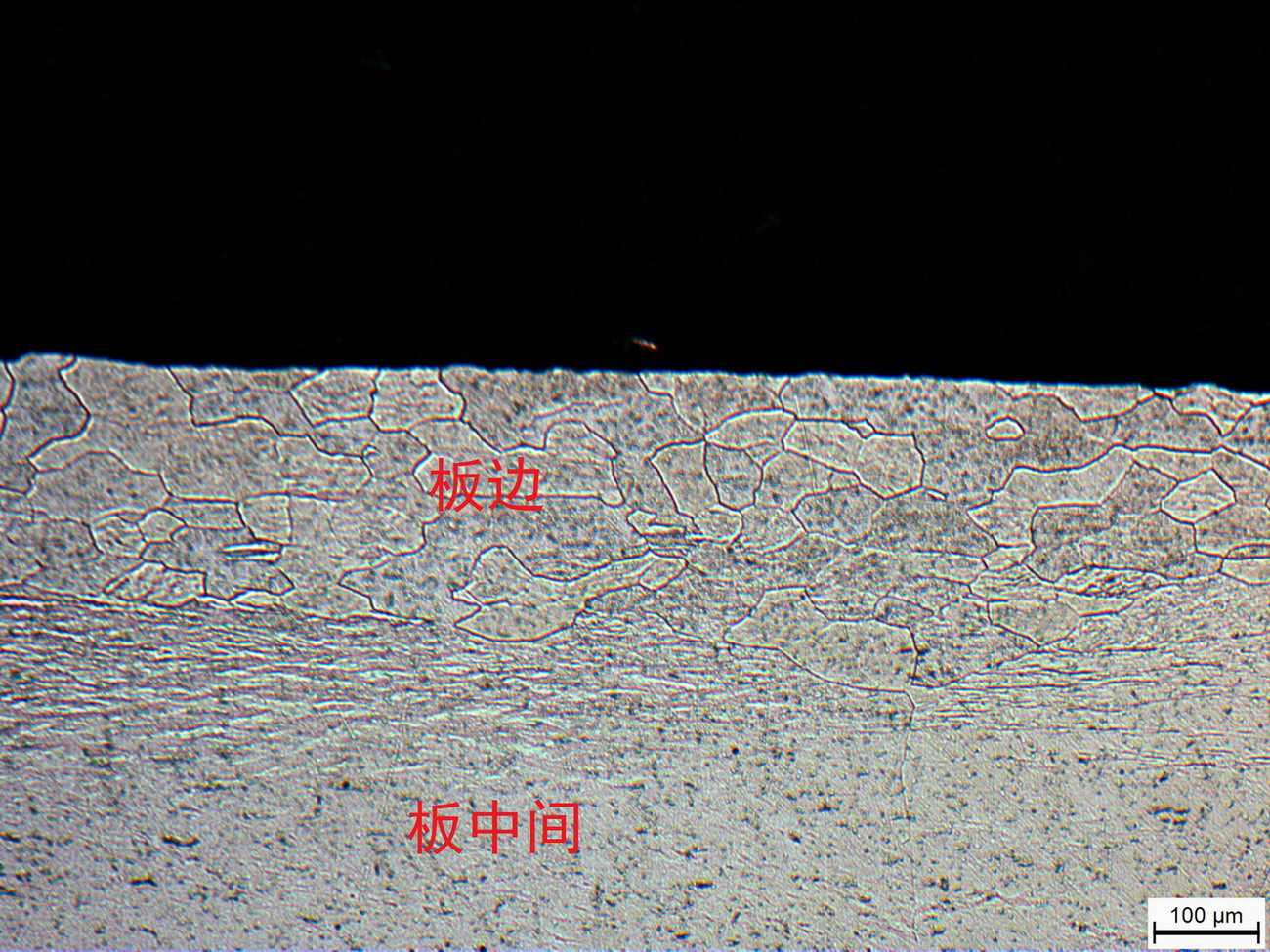

兄弟，你看就是这个图，指导一下。谢谢！

640-60
赞一下 回复此楼
5楼2011-12-07 19:00:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (文坛精英)

黄河狼

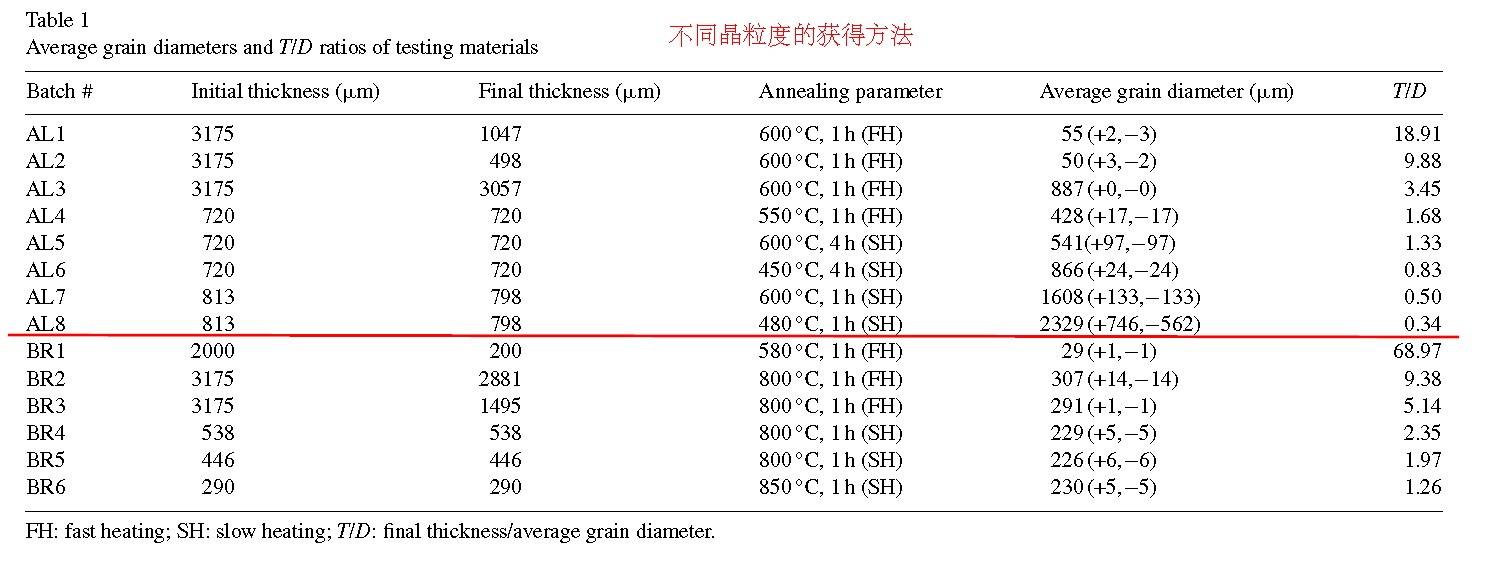

纯铝和纯铜板不同晶粒度的获得方法。
赞一下 回复此楼
6楼2011-12-08 21:30:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
最好通过变形和再结晶的方式做。尤其是想获得异常大的晶粒可尝试将变形量落入临界再结晶变形区。
赞一下 回复此楼
8楼2013-10-12 17:01:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by yiran909 at 2011-12-07 19:00:11
兄弟，你看就是这个图，指导一下。谢谢！

640-60
...

图中显示边部的晶粒度100微米量级，但中心晶粒极大，在几个毫米的级别，估计版中心发生了二次再结晶导致晶粒异常长大。检查一下变形的均匀性分布问题。
赞一下(1人) 回复此楼
9楼2013-10-12 17:05:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (文坛精英)

黄河狼
引用回帖:
9楼: Originally posted by peterflyer at 2013-10-12 17:05:39
图中显示边部的晶粒度100微米量级，但中心晶粒极大，在几个毫米的级别，估计版中心发生了二次再结晶导致晶粒异常长大。检查一下变形的均匀性分布问题。...

谢谢兄弟指导，虽然这个帖子发出有快一年时间了，
非常感谢，好人有好报！
赞一下 回复此楼
10楼2013-10-12 18:05:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 Leogzhya 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 23jxep3nCNZb 2026-09-14 3/150 2026-09-15 01:21 by mibUvS8DDCwf
[教师之家] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 6F5UbRU2I5hL 2026-09-14 3/150 2026-09-15 00:12 by vZfe6xYu34yj
[考博] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +4 s3fFTmArrBt6 2026-09-14 5/250 2026-09-14 23:57 by vZfe6xYu34yj
[博后之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 s3fFTmArrBt6 2026-09-13 4/200 2026-09-14 23:24 by vZfe6xYu34yj
[硕博家园] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 s3fFTmArrBt6 2026-09-13 5/250 2026-09-14 22:45 by vZfe6xYu34yj
[公派出国] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 LwdutQ8HoqWP 2026-09-13 6/300 2026-09-14 22:37 by vZfe6xYu34yj
[找工作] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +5 3n8v2C8RimXI 2026-09-13 5/250 2026-09-14 22:13 by vZfe6xYu34yj
[教师之家] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +5 3n8v2C8RimXI 2026-09-13 5/250 2026-09-14 22:01 by vZfe6xYu34yj
[考博] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +5 QUjhNVAcOSff 2026-09-13 5/250 2026-09-14 21:36 by vZfe6xYu34yj
[考研] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +4 QUjhNVAcOSff 2026-09-13 5/250 2026-09-14 21:33 by vZfe6xYu34yj
[公派出国] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +5 QUjhNVAcOSff 2026-09-13 7/350 2026-09-14 21:21 by vZfe6xYu34yj
[考博] 上海工程技术大学激光智能制造课题组招收博士研究生 +4 两三岁ss 2026-09-14 4/200 2026-09-14 20:29 by 班主任的同桌
[教师之家] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 LwdutQ8HoqWP 2026-09-13 4/200 2026-09-14 16:13 by Aj1rhIDL5ixY
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +5 QUjhNVAcOSff 2026-09-13 6/300 2026-09-14 15:21 by Aj1rhIDL5ixY
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 QUjhNVAcOSff 2026-09-13 3/150 2026-09-14 15:09 by Aj1rhIDL5ixY
[考研] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 QUjhNVAcOSff 2026-09-13 3/150 2026-09-14 14:57 by Aj1rhIDL5ixY
[基金申请] 求教各位大神：2026教育部人文社科青年基金项目何时公示呀？ +5 云宴山人 2026-09-10 7/350 2026-09-14 12:11 by ecnu2013
[找工作] 浙江师范大学是怎么坑我的 +6 recruit123 2026-09-09 6/300 2026-09-14 12:00 by 萨仁其其格
[考博] 西北工业大学材料学院电化学传感与催化课题组招收2027年推免研究生、博士生、博士后 +3 马方园 2026-09-10 4/200 2026-09-14 09:29 by Chem张zz
[考博] 27秋季材料博士申请求助 10+3 Cahal1 2026-09-11 4/200 2026-09-14 08:50 by 北京莱茵编辑
信息提示
关闭
请填处理意见
关闭
