24小时热门版块排行榜

查看: 1648  |  回复: 21

yiran909

至尊木虫 (知名作家)

孤独的跑者

引用回帖:
10楼: Originally posted by Edward617 at 2011-11-25 15:13:44:
嗯,可以啊。你保温时间再长点。

兄弟,这里有个网页,也是在求助解决这样的问题,
http://www.ent100.org.cn/view9/10017.htm
11楼2011-11-27 10:59:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Edward617

金虫 (正式写手)

引用回帖:
11楼: Originally posted by yiran909 at 2011-11-27 10:59:34:
兄弟,这里有个网页,也是在求助解决这样的问题,
http://www.ent100.org.cn/view9/10017.htm

OK,我看看
12楼2011-11-28 09:02:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (知名作家)

孤独的跑者

引用回帖:
5楼: Originally posted by Edward617 at 2011-11-23 12:20:35:
哦,你这是买的啊!呵呵~你知道这半硬态料在什么厚度时中间退火的?
开胚厚度就是料进行第一道次冷轧时开始时的厚度。
你可以试一下分别在280、320、360℃退火,保温1.5h

兄弟,这里有个国外期刊资料讲了一种方法,
我看的不懂,你看看是什么意思
13楼2011-12-02 11:06:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (知名作家)

孤独的跑者

zhyq8767: 回帖置顶 2011-12-02 12:17:26
yiran909: 取消置顶 2011-12-15 09:52:49
引用回帖:
5楼: Originally posted by Edward617 at 2011-11-23 12:20:35:
哦,你这是买的啊!呵呵~你知道这半硬态料在什么厚度时中间退火的?
开胚厚度就是料进行第一道次冷轧时开始时的厚度。
你可以试一下分别在280、320、360℃退火,保温1.5h

兄弟,这里有个国外期刊资料讲了一种方法,
我看的不懂,你看看是什么意思

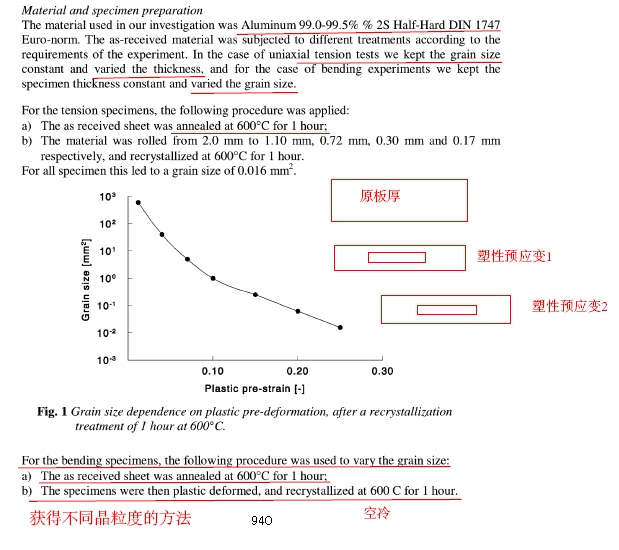

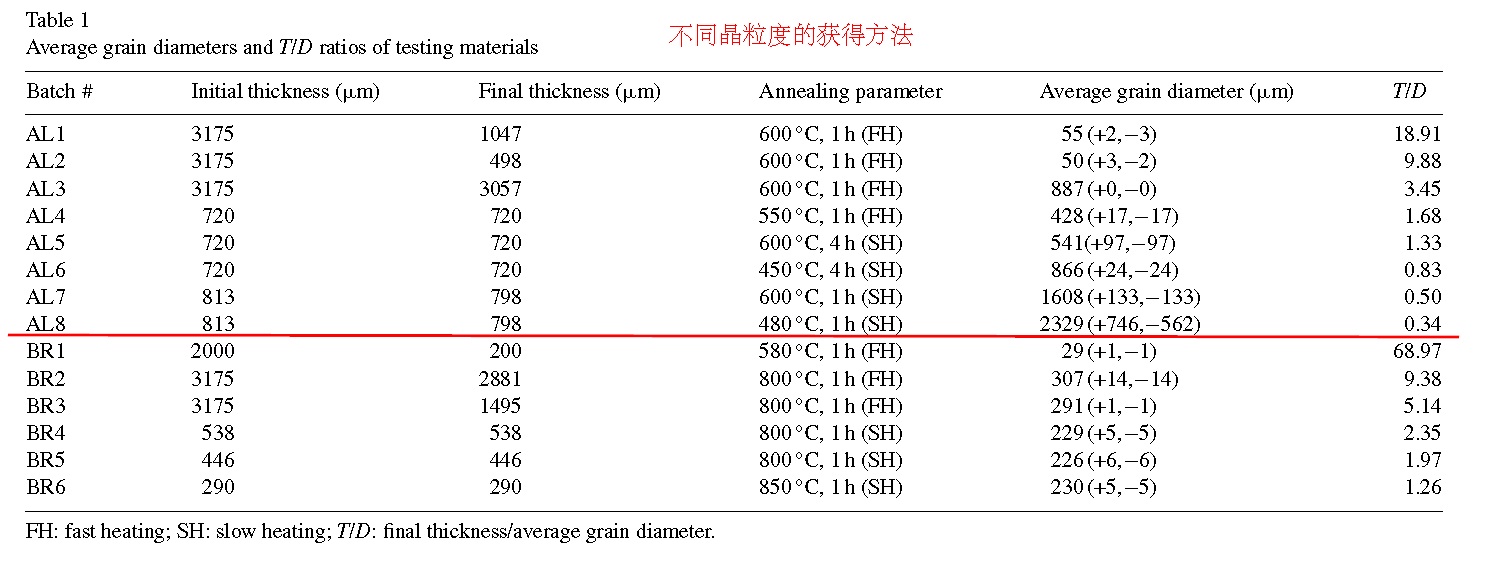

纯铝获得不同晶粒度的方法

14楼2011-12-02 11:08:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (知名作家)

孤独的跑者

yiran909: 取消置顶 2011-12-15 09:53:40
引用回帖:
5楼: Originally posted by Edward617 at 2011-11-23 12:20:35:
哦,你这是买的啊!呵呵~你知道这半硬态料在什么厚度时中间退火的?
开胚厚度就是料进行第一道次冷轧时开始时的厚度。
你可以试一下分别在280、320、360℃退火,保温1.5h

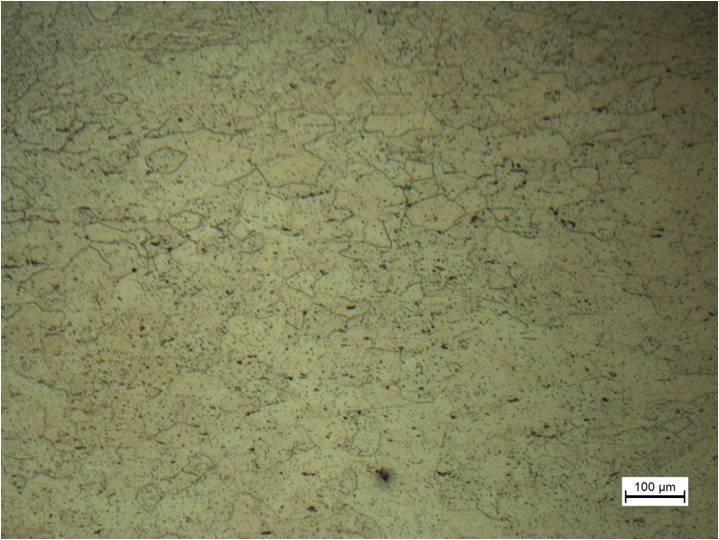

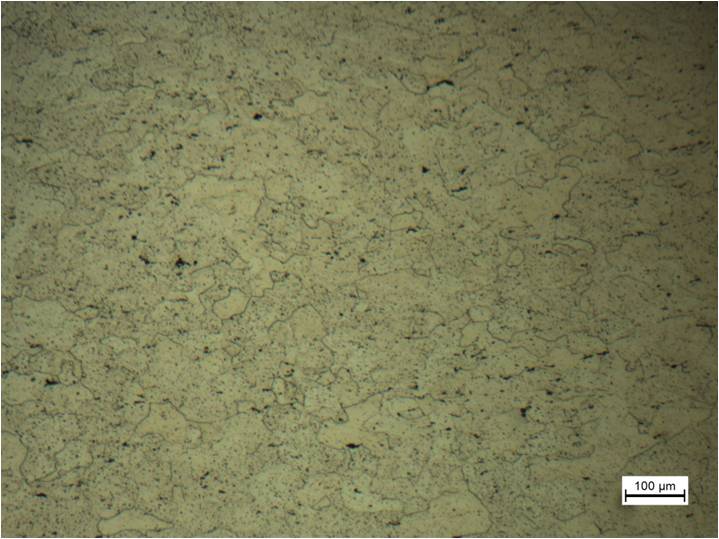

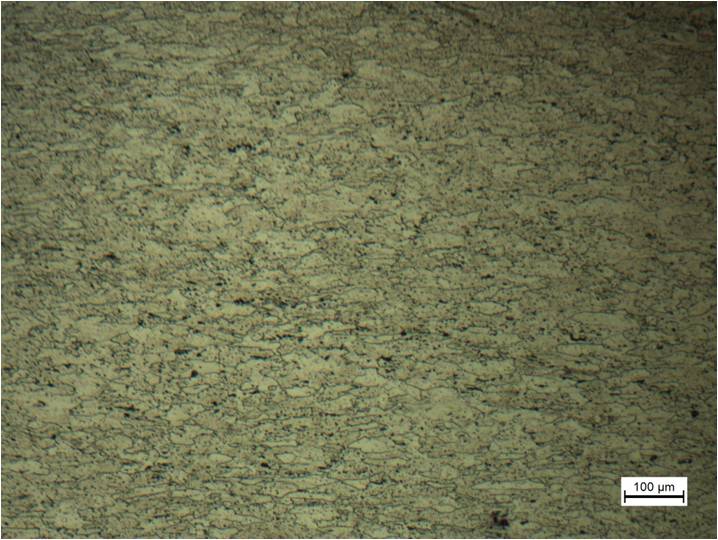

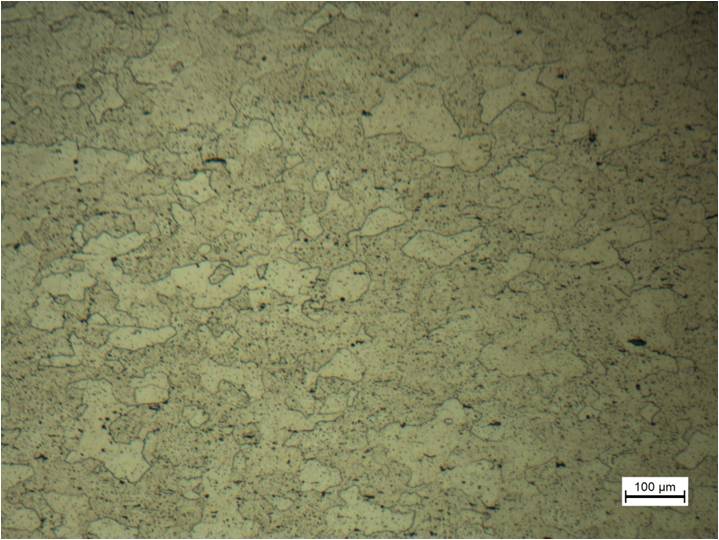

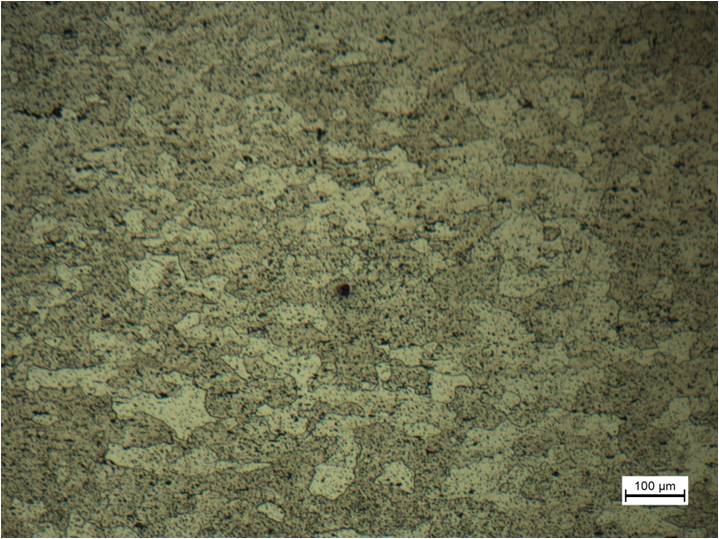

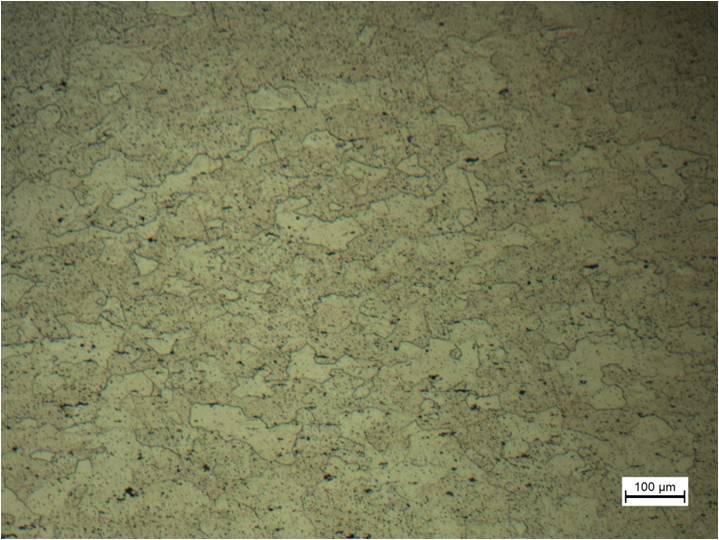

原态,280度,320度,360度,400度,450度,550度,600度,保温时间40分钟。

280-40



320-40



360-40



400-40



450-40



550-40



600-40

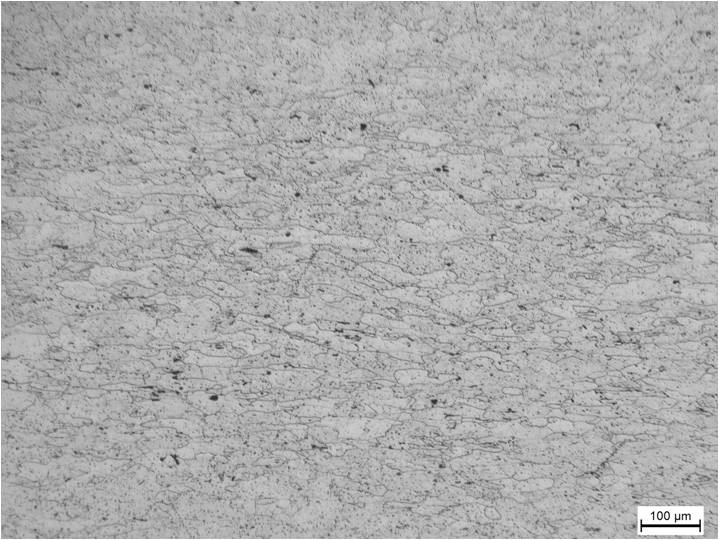

供货态

15楼2011-12-02 13:33:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (知名作家)

孤独的跑者

yiran909: 回帖置顶 2011-12-15 09:51:36
对于纯铝薄板退火再结晶晶粒长大的工艺参数,本人正在试验,探索的结果是,晶粒长大量很小,做的试验结果如下:
退火温度低时,增加保温时间,得到的晶粒很小,
当退火温度升高和延长保温时间,晶粒并没有长大到很大,
退火温度低时,晶粒太小没有做测量统计。
退火温度(度)-保温时间(分钟)  晶粒平均直径(微米)
500-120    42
550-60     52
550-120   53
600-60     63
600-120    66
620-60      74
640-60      80
从上述试验结果来看,要使晶粒长大到100-200微米,难度较大,是否需要再延长保温时间呢?
16楼2011-12-15 09:51:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

剑客838

银虫 (小有名气)

退火只要在一定范围内,晶粒的大小变化不是很大,延长时间的效果也不怎么好,尤其是1系合金,建议从轧制后的表面状态入手
17楼2011-12-18 12:37:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (知名作家)

孤独的跑者

引用回帖:
: Originally posted by 剑客838 at 2011-12-18 12:37:02:
退火只要在一定范围内,晶粒的大小变化不是很大,延长时间的效果也不怎么好,尤其是1系合金,建议从轧制后的表面状态入手

兄弟,俺不明白你说的,如何从表面状态入手呢,
请指点哦,谢谢!
18楼2011-12-18 18:17:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (知名作家)

孤独的跑者

引用回帖:
: Originally posted by 剑客838 at 2011-12-18 12:37:02:
退火只要在一定范围内,晶粒的大小变化不是很大,延长时间的效果也不怎么好,尤其是1系合金,建议从轧制后的表面状态入手

我看国外的文献上,纯铝板,轧制后退火晶粒最大能长到2000微米呢,
这是怎么回事呢?
19楼2011-12-18 18:18:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (知名作家)

孤独的跑者

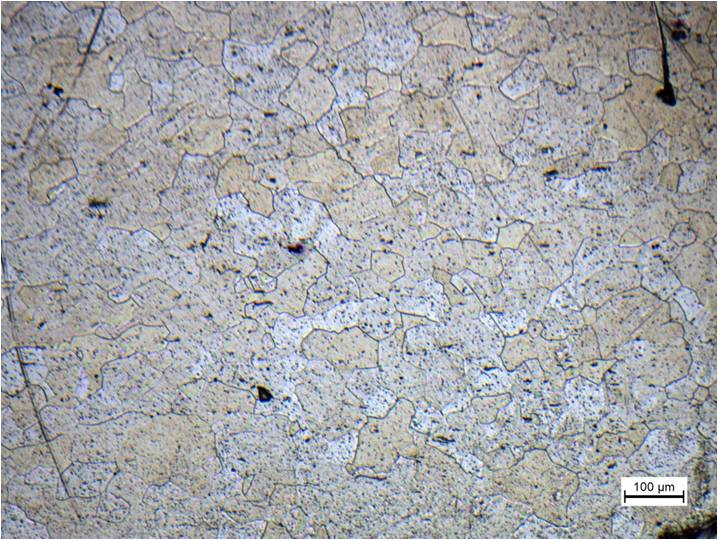

纯铝板退火晶粒长大方法和晶界腐蚀问题





20楼2011-12-18 18:24:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 不惑可乐 的主题更新
信息提示
请填处理意见
