[求助] 请教怎样添加error bars

论文的审稿意见回来了，其中有这么一条：
In Figs 1, 2 and 6 present error bars on experimental data.
审稿人的意思大概是要我在图1、2和6中添加误差线。
  但是怎么添加呢？以图2为例，其中的实线是这样得出的：把水果薄片放在温度为60℃的环境中，用压力传感器时时记录水果薄片的重量，通过换算就可以得出一条水果含湿量随时间的变化曲线，同样的方法，重复做三次，把三条曲线值平均，就得到了图中的黑实线（60℃的那条）；其他三条不同线性的曲线是用同样的方式分别在70、80、90℃得到的。
  我看了不少误差线的做法，但都是针对离散点做的，如图误差线1、图误差线2和图误差线3。而我的实验是时时检测的（每秒钟记录一次含湿量），所以得出的是一条连续的曲线，这时候怎么添加误差线呢？这时候添加密密麻麻的误差线不能很难看吗？
敬请指点！

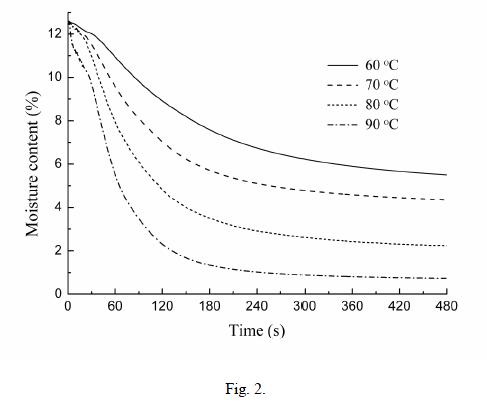

论文中图2



误差线3（从网上找的）

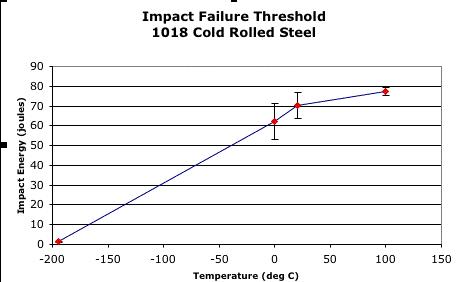

误差线1（从网上找的）

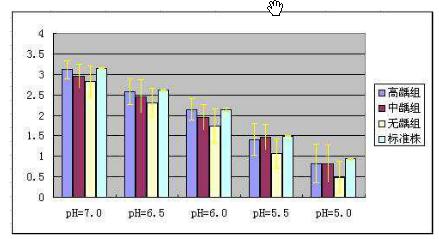

误差线2（从网上找的）
回复此楼

» 收录本帖的淘帖专辑推荐

论文写作

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-11-21 20:51:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wellyy2005

至尊木虫 (文坛精英)

s

【答案】应助回帖

chendy6822(金币+2): 2011-12-08 10:55:51
chendy6822(金币+1): 2011-12-12 10:01:28
只有同样条件下重复测量才有可能有误差线。
赞一下 回复此楼
2楼2011-11-21 21:44:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaoyao145

木虫之王 (文学泰斗)

【答案】应助回帖

chendy6822(金币+5): 2011-12-08 10:56:01
实时曲线添加error bar我没遇到过 应该也是要取离散点吧（取大一点的时间间隔） 在图下面说清楚应该可以
如果真按照1s一个点 估计做出来什么也看不见
赞一下 回复此楼
3楼2011-11-21 21:58:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangyanhgy

木虫 (正式写手)

【答案】应助回帖

★ ★
seapass(金币+2): 鼓励交流！ 2011-11-22 07:04:37
chendy6822(金币+5): 2011-12-08 10:56:11
chendy6822(金币+2): 2011-12-12 10:01:19
不知道楼主使用什么软件画的，我用sigmaplot可以画出来
具体流程是:
1， 将数据按照格式放到data栏里。第一列是时间点，第二列是60°时的平均值（也就是你目前图中的数据），第三列是60°数据对应的error（这个用excel可以很简单做出），第四列是70°的平均值，第五列是对应的error，依此类推；

2， 选择miltiple-scatter， 弹出对话框，默认配置，next，“data format”, 选择“X many Y”，next，“select data”，配置x，Y以及对应的error值，然后finish，出图。

详细内容，你可以参看我做的一个简单的ppt。
赞一下(2人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : Presentation1.ppt
    • 2011-11-21 22:13:41, 408.5 K
燕过留生
4楼2011-11-21 22:14:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangyanhgy

木虫 (正式写手)
如上所述，虽然确实可以做，不过实时数据做出来看着是有些奇怪。楼主不妨和合作者探讨下，或者参照其他文献看看。实在不行就和主编argue一下。
赞一下 回复此楼
燕过留生
5楼2011-11-21 22:20:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ninger

铁杆木虫 (职业作家)

【答案】应助回帖

chendy6822(金币+1): 2011-12-08 10:56:23
你得先算出来几组平行测定数据的相对标准偏差，才能加上。
赞一下 回复此楼
微笑着对自己说，明天会过得更好！
6楼2011-11-21 22:21:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chendy6822

木虫 (知名作家)
引用回帖:
5楼: Originally posted by zhangyanhgy at 2011-11-21 22:20:05:
如上所述，虽然确实可以做，不过实时数据做出来看着是有些奇怪。楼主不妨和合作者探讨下，或者参照其他文献看看。实在不行就和主编argue一下。

谢谢您的回复！
是呀，我这是连续的数据，要是做误差线，密密麻麻的，看也看不清呀。我这篇论文是大修，不想麻烦主编也不想让审稿人看到我没有按照他的意见修改，唉
赞一下 回复此楼
7楼2011-11-22 10:19:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianglibo321

木虫 (初入文坛)
我也???到???样的问题，请问?????大虾怎么解决呢
赞一下 回复此楼
机会总是留给有准备的人
8楼2013-01-09 13:50:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianglibo321

木虫 (初入文坛)
???????:
8?: Originally posted by lianglibo321 at 2013-01-09 13:50:44
我也???到???样的问题，请问?????大虾怎么解决呢

?????????????????????λ?????????????
赞一下 回复此楼
机会总是留给有准备的人
9楼2013-01-09 13:51:42
