[交流] 这是疲劳辉纹吗,大家看看?

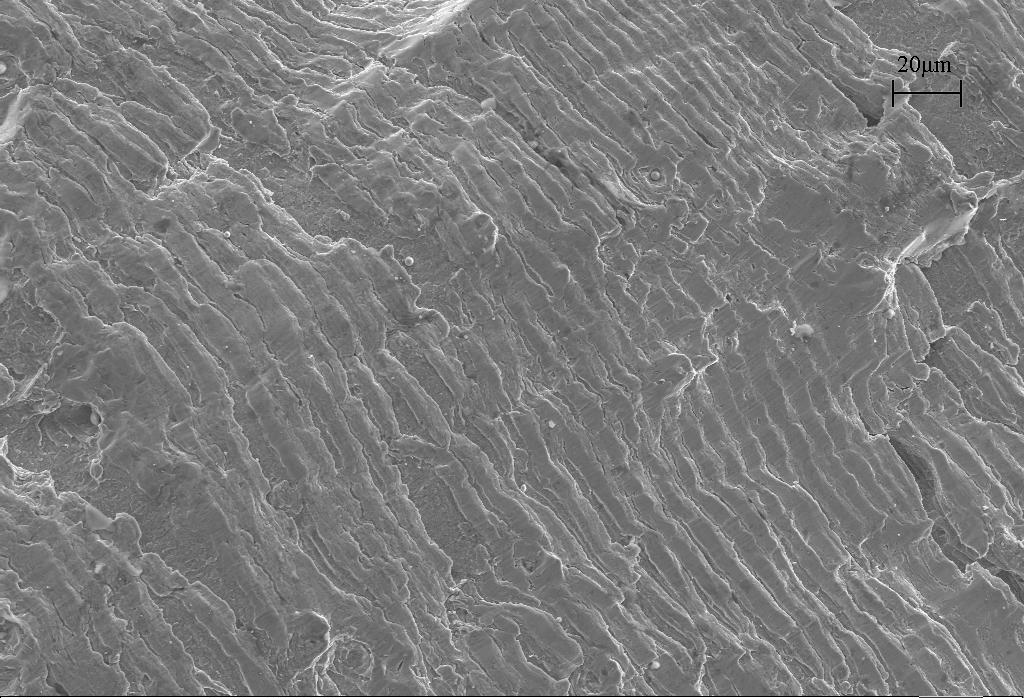

请各位专家朋友看看,这是疲劳辉纹吗,谢谢!

疲劳
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imr-bub(金币+1):谢谢参与
好像不是,疲劳条带的圆心一般指向一个方向。
2楼2011-10-20 17:01:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

国产科比

木虫 (著名写手)



imr-bub(金币+1):谢谢参与
求解
5楼2011-10-20 19:15:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aman1987

荣誉版主 (文坛精英)



imr-bub(金币+1):谢谢参与
毛猴: 应助帖子要真诚! 2011-10-20 21:30:42
不知道。。。。。。
7楼2011-10-20 19:33:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxsun

至尊木虫 (知名作家)



imr-bub(金币+1):谢谢参与
毛猴: 应助帖子要真诚! 2011-10-20 21:30:48
sorry
9楼2011-10-20 19:45:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imr-bub(金币+1):谢谢参与
不知道是不是 没测过金属的SEM
11楼2011-10-20 20:04:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mlanqiang

木虫之王 (文学泰斗)



imr-bub(金币+1):谢谢参与
应该不是,不像。
17楼2011-10-20 20:19:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

N222

铁杆木虫 (知名作家)



imr-bub(金币+1):谢谢参与
差不多吧,应该是的
18楼2011-10-20 20:23:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1479381794

金虫 (小有名气)



imr-bub(金币+1):谢谢参与
毛猴: 应助帖子要真诚! 2011-10-20 21:31:51
这是啥?看不懂,不过想要金币,不好意思哈
19楼2011-10-20 20:25:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

西苑森林

新虫 (初入文坛)


★ ★
imr-bub(金币+1):谢谢参与
毛猴(金币+1): 谢谢交流! 2011-10-29 12:19:37
不是疲劳辉纹吧,看不到裂纹源,有很明显的韧塑性变形,像是黏着磨损,还有氧化。
20楼2011-10-20 21:15:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黑暗心灵

铁杆木虫 (正式写手)


★ ★
imr-bub(金币+1):谢谢参与
毛猴(金币+1): 谢谢交流! 2011-10-29 12:19:53
不是,这就是一般的断口形貌,应该是解理断口
21楼2011-10-20 21:16:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhs2057

金虫 (小有名气)


★ ★
imr-bub(金币+1):谢谢参与
毛猴(金币+1): 谢谢交流! 2011-10-23 11:00:21
不像是,看不出来辉纹的走向
22楼2011-10-20 22:07:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
★ ★
小木虫(金币+0.5):给个红包,谢谢回帖
毛猴(金币+1): 谢谢交流! 2011-10-23 11:00:28
应该不是疲劳辉纹    走向不一致!!!
23楼2011-10-21 08:04:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imr-bub

金虫 (小有名气)


引用回帖:
20楼: Originally posted by 西苑森林 at 2011-10-20 21:15:52:
不是疲劳辉纹吧,看不到裂纹源,有很明显的韧塑性变形,像是黏着磨损,还有氧化。

谢谢各位的参与,我觉着也不是,像是划痕。再请教西苑森林,如果是磨损,也有是交变的应力,怎么没有辉纹,是不是也是疲劳的一种。
24楼2011-10-21 08:51:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王令111

木虫 (正式写手)


期待高手的见解
25楼2011-10-21 09:42:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小木虫(金币+0.5):给个红包,谢谢回帖
应该不是疲劳辉纹
26楼2011-10-21 12:16:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fang11kai

银虫 (正式写手)



小木虫(金币+0.5):给个红包,谢谢回帖
不是疲劳辉纹。我拍的应力腐蚀断口也有这种特征。就像前面同学说的是一般的断口形貌。
27楼2011-10-21 12:31:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imr-bub

金虫 (小有名气)


如果是一般断口形貌,这些条纹是什么,滑移带?划痕?是韧性还是脆性
28楼2011-10-21 13:01:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pheobe237

木虫 (正式写手)


★ ★
小木虫(金币+0.5):给个红包,谢谢回帖
毛猴(金币+1): 谢谢交流! 2011-10-23 11:00:48
只从形貌上分析,像是磨损划伤。你要想判断是不是疲劳,要综合材料、受力分析和断口宏观来分析啊。单单看微观形貌什么不了什么。
29楼2011-10-21 15:17:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imr-bub

金虫 (小有名气)


谢谢各位了
30楼2011-10-21 16:44:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

15977047

铜虫 (初入文坛)


★ ★
小木虫(金币+0.5):给个红包,谢谢回帖
毛猴(金币+1): 谢谢交流! 2011-10-23 11:00:00
引用回帖:
29楼: Originally posted by pheobe237 at 2011-10-21 15:17:45:
只从形貌上分析,像是磨损划伤。你要想判断是不是疲劳,要综合材料、受力分析和断口宏观来分析啊。单单看微观形貌什么不了什么。

正解,肯定不是疲劳辉纹,这个简单的问题,自己看看书就可以啦
31楼2011-10-21 17:36:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xingfei04

木虫 (小有名气)


★ ★
小木虫(金币+0.5):给个红包,谢谢回帖
毛猴(金币+1): 谢谢交流! 2011-10-23 10:59:44
不是,没有看到疲劳断裂端口的主要特征
32楼2011-10-21 22:29:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1479381794

金虫 (小有名气)



小木虫(金币+0.5):给个红包,谢谢回帖
引用回帖:
19楼: Originally posted by 1479381794 at 2011-10-20 20:25:58:
这是啥?看不懂,不过想要金币,不好意思哈

呵呵  是真的不懂……
33楼2011-10-22 14:06:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zengflgx

铜虫 (著名写手)


★ ★
小木虫(金币+0.5):给个红包,谢谢回帖
毛猴(金币+1): 谢谢交流! 2011-10-23 10:59:14
这是穿晶解理断裂特征
另外 你要是不是辉纹也没必要放这么大倍数啊 上百倍就差不多了
34楼2011-10-23 01:17:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ijustknow

银虫 (小有名气)


★ ★
小木虫(金币+0.5):给个红包,谢谢回帖
毛猴(金币+1): 谢谢交流! 2011-10-23 10:59:05
你这个给的放大的倍率太大了
放大小一点更能够判断
仅看这个图,我觉得更像摩擦纹路
不像疲劳纹路
35楼2011-10-23 10:24:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xxb19870919

金虫 (正式写手)


不是!
36楼2011-10-24 08:02:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

香蕉满意

铁虫 (小有名气)


有可能是
37楼2011-10-28 19:01:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bruzeimr

银虫 (小有名气)


★ ★
小木虫(金币+0.5):给个红包,谢谢回帖
毛猴(金币+1): 谢谢交流! 2011-10-29 12:20:40
如果是断口的话,放大倍数有点大,1000倍左右试试
目前看不出来是疲劳辉纹,但不能说一定不是
辉纹的走向受到局部显微特征的影响,不一定完全一致
总的说是放大倍数有点高,不好判断
38楼2011-10-29 12:16:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianjunpei

金虫 (小有名气)



小木虫(金币+0.5):给个红包,谢谢回帖
引用回帖:
1楼: Originally posted by imr-bub at 2011-10-20 13:43:30:
请各位专家朋友看看,这是疲劳辉纹吗,谢谢!

疲劳

你最好把疲劳试验的具体方法、设备、参数、材料、温度、循环次数提供一下,单从图像上看,有点像是疲劳条带的微观形貌,不过我也不太能确定。疲劳条带一般是一系列基本相互平行的条纹,方向与局部裂纹扩展方向垂直。建议你阅读一下《断口学》,论坛就有,里边很详细地介绍了疲劳断裂的机理和断口特征
这是我的一张照片,你可以比较一下
39楼2011-10-29 13:10:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aelei

金虫 (小有名气)


40楼2011-11-12 09:20:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzggdd2010

银虫 (小有名气)



小木虫(金币+0.5):给个红包,谢谢回帖
不是的,应该是摩擦痕迹
41楼2011-11-12 10:24:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dreamer612

银虫 (初入文坛)



小木虫(金币+0.5):给个红包,谢谢回帖
疲劳条带是在大裂纹的扩展区呈现的塑性破坏,你这个不像,更像是在萌生区内的机械擦伤。
42楼2011-12-02 11:17:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxh4402916

木虫 (著名写手)



小木虫(金币+0.5):给个红包,谢谢回帖
不是,一点疲劳条带的特征都没有
43楼2011-12-05 10:51:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风雨过后

木虫 (著名写手)


44楼2011-12-05 16:53:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Emma-dalian

铜虫 (小有名气)



小木虫(金币+0.5):给个红包,谢谢回帖
个人觉得不像是疲劳导致的。不知道具体的实验条件,如果是室温下进行的,而且断口倾斜成约45度角,就可能是涟波状滑移。
45楼2011-12-05 17:26:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chdong1

新虫 (初入文坛)


同意38楼
46楼2011-12-06 11:16:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

三胖子

银虫 (正式写手)


看不太好~~~~~
47楼2011-12-26 18:27:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qspan

木虫 (正式写手)



小木虫(金币+0.5):给个红包,谢谢回帖
我有一个疲劳论坛的帖子,建议你看一下!
希望在帖子里回复。
http://muchong.com/bbs/viewthread.php?tid=3951972&pid=50&page=5#pid50
48楼2011-12-27 08:38:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiali

木虫 (正式写手)



小木虫(金币+0.5):给个红包,谢谢回帖
表面那些是不是滑移带?
49楼2012-01-26 14:48:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

donatello

金虫 (著名写手)



小木虫(金币+0.5):给个红包,谢谢回帖
单纯从这张图应该无法确定吧。1楼说的有一定道理,但是那通常是疲劳条带的宏观表现,在几十个缪米的尺度上,根本没法区分疲劳条带的具体走向。
50楼2012-01-27 06:49:07
