应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 陶瓷材料 » 观察Ba(Zr0.2Ti0.8)O3-(Ba0.7Ca0.3)TiO3陶瓷断面新貌需要热腐蚀吗？
101/1返回列表
查看: 1723  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

suxin8380

金虫 (正式写手)

[交流] 观察Ba(Zr0.2Ti0.8)O3-(Ba0.7Ca0.3)TiO3陶瓷断面新貌需要热腐蚀吗？

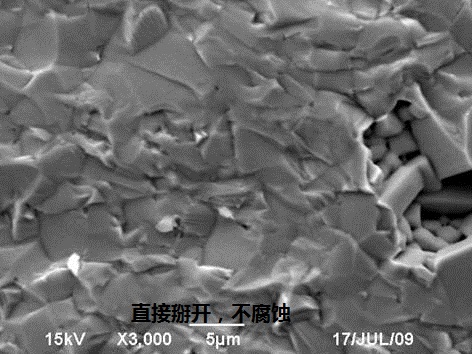

我想观察Ba(Zr0.2Ti0.8)O3-(Ba0.7Ca0.3)TiO3陶瓷的断面形貌，可发现热腐蚀与直接掰开不腐蚀都看不到晶粒形貌？不知道怎么回事？望专家指教,谢谢！
回复此楼

» 收录本帖的淘帖专辑推荐

科研、投稿中可能遇到的小问题

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-10-13 11:08:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guxue

专家顾问 (知名作家)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
huangzx1314(金币+1): 感谢专家应助~~ 2011-10-13 12:56:01
观察断面是不需要热腐蚀的，想从断面观察出晶粒形貌相对比较难，只能看看致密性及断裂形式。想看晶粒形貌，直接看自然表面或抛光后热腐蚀来看。
赞一下(3人) 回复此楼
2楼2011-10-13 12:15:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suxin8380

金虫 (正式写手)
引用回帖:
2楼: Originally posted by guxue at 2011-10-13 12:15:03:
观察断面是不需要热腐蚀的，想从断面观察出晶粒形貌相对比较难，只能看看致密性及断裂形式。想看晶粒形貌，直接看自然表面或抛光后热腐蚀来看。

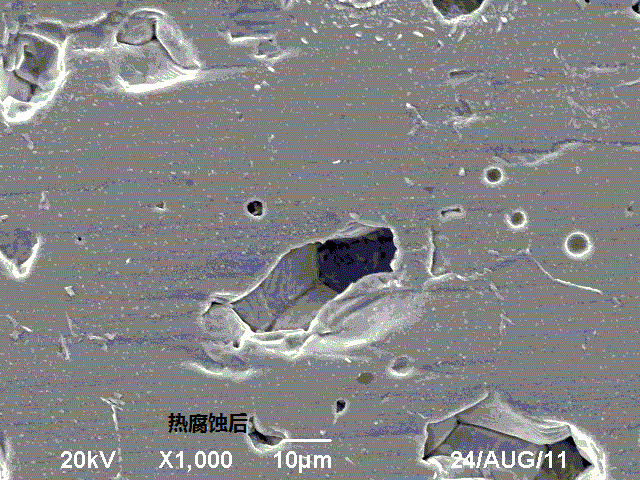

谢谢指教，我采取的就是抛光后热腐蚀，可仍然看不到晶粒形貌。另外这是织构样品就是需要看断面形貌。
赞一下 回复此楼
3楼2011-10-13 14:03:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guxue

专家顾问 (知名作家)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
zhangquan8385(金币+1): 多谢老师 2011-10-14 11:15:26
引用回帖:
3楼: Originally posted by suxin8380 at 2011-10-13 14:03:28:
谢谢指教，我采取的就是抛光后热腐蚀，可仍然看不到晶粒形貌。另外这是织构样品就是需要看断面形貌。

从断面的SEM来看，那是热腐蚀温度不够或保温时间太短，需调整。
赞一下(2人) 回复此楼
4楼2011-10-13 22:45:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suxin8380

金虫 (正式写手)
引用回帖:
4楼: Originally posted by guxue at 2011-10-13 22:45:35:
从断面的SEM来看，那是热腐蚀温度不够或保温时间太短，需调整。

谢谢指教，我按照你的意思做下看看。
赞一下 回复此楼
5楼2011-10-14 08:27:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suxin8380

金虫 (正式写手)
引用回帖:
4楼: Originally posted by guxue at 2011-10-13 22:45:35:
从断面的SEM来看，那是热腐蚀温度不够或保温时间太短，需调整。

你好。此陶瓷的烧结温度在1490度左右，请问热腐蚀的温度和时间在多少合适，谢谢。
赞一下 回复此楼
6楼2011-10-14 10:32:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guxue

专家顾问 (知名作家)
★
zhangquan8385(金币+1): 鼓励 2011-10-14 15:19:27
suxin8380(金币+1): 谢谢指教 2011-10-15 10:58:48
suxin8380(金币+1): 2011-10-17 08:40:15
引用回帖:
6楼: Originally posted by suxin8380 at 2011-10-14 10:32:52:
你好。此陶瓷的烧结温度在1490度左右，请问热腐蚀的温度和时间在多少合适，谢谢。

1390, 15-30
回复此楼
7楼2011-10-14 14:05:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suxin8380

金虫 (正式写手)
лл
回复此楼
8楼2011-10-17 14:25:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ipip1558

铁杆木虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
也可以加酸腐蚀，HF
赞一下(1人) 回复此楼
9楼2011-11-05 15:04:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heizai1215

金虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by suxin8380 at 2011-10-13 14:03:28:
谢谢指教，我采取的就是抛光后热腐蚀，可仍然看不到晶粒形貌。另外这是织构样品就是需要看断面形貌。

为什么不用酸腐蚀呢？

硝酸加HF
赞一下(1人) 回复此楼
10楼2011-11-06 21:00:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 suxin8380 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
