应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 基础研究 » 腐蚀的深浅，组织差别很大的原因？？
北京石油化工学院2026年研究生招生接收调剂公告
181/1返回列表
查看: 3602  |  回复: 17
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

陈婉芳_350

新虫 (小有名气)

[交流] 腐蚀的深浅，组织差别很大的原因？？

950℃保温20min,淬火。两次腐蚀得到的组织很不同，第一次腐蚀浅点，如图一。第二次腐蚀深点如图二。（低碳钢）

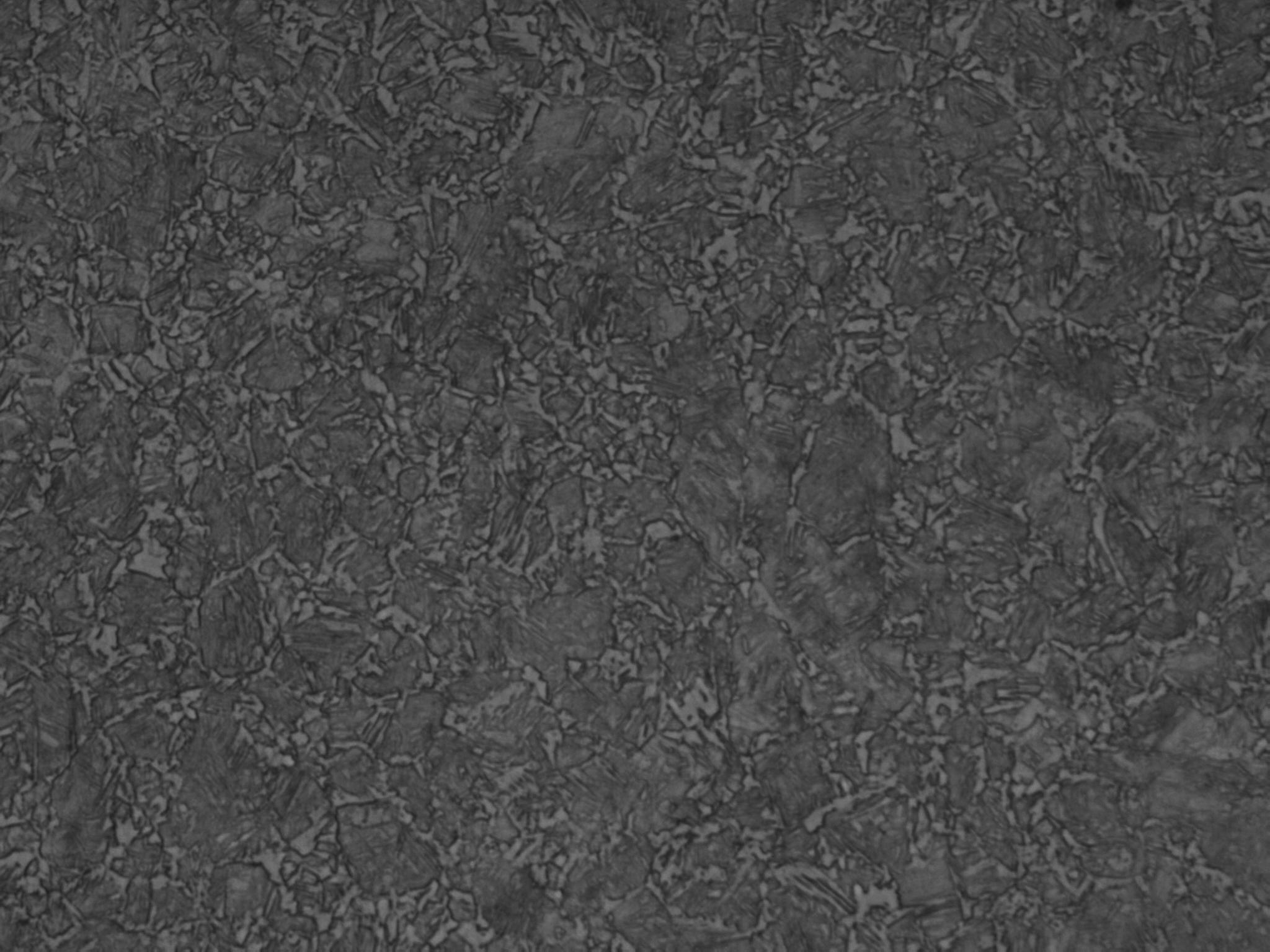

图一

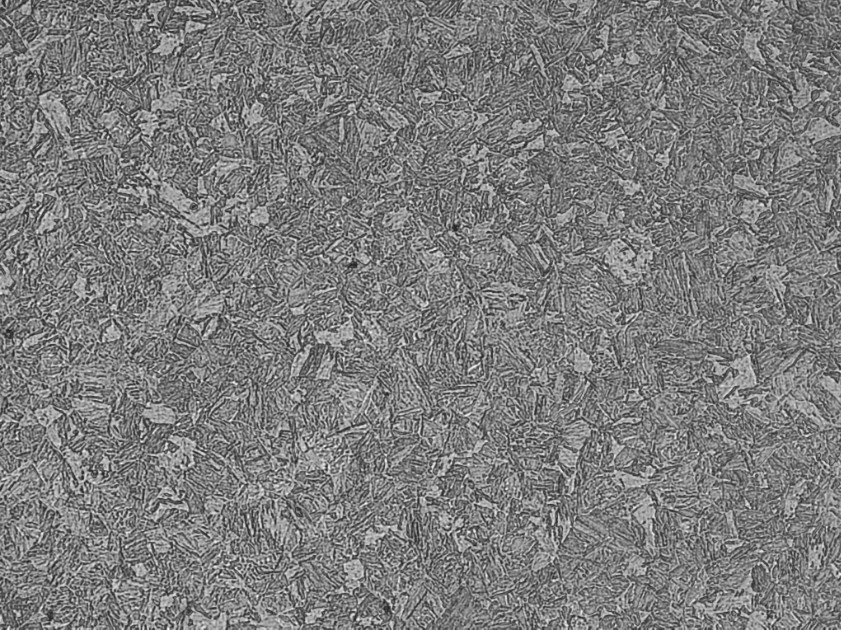

图二



[ Last edited by 陈婉芳_350 on 2012-3-7 at 11:44 ]
回复此楼

» 收录本帖的淘帖专辑推荐

学习

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-03-07 10:31:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)
★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
zhyq8767(金币+1): 感谢应助，欢迎积极参与本版的应助达人评比活动！ 2012-03-07 11:02:22
陈婉芳_350: 金币+2 2012-05-21 15:12:16
组织不可能是不同的！都是同一种组织，你第一次腐蚀的太浅了  晶粒里面的组织都没有腐蚀出来；第二次晶粒里面的组织腐蚀出来了！
俺认为你的组织为淬火马氏体+残奥！
赞一下 回复此楼
2楼2012-03-07 10:59:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rainforth

金虫 (正式写手)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
youmengren(金币+1): 感谢交流 2012-03-07 19:16:13
陈婉芳_350: 金币+1 2012-05-21 15:12:58
没有什么不同，组织都是低碳马氏体加残余奥氏体；
看起来不同的原因在于照片亮度有很大不同，你用个看图工具调节一下就可以了
赞一下 回复此楼
3楼2012-03-07 11:08:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyeqing

铁杆木虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
youmengren(金币+1): 感谢交流 2012-03-07 19:17:20
组织是固有的，不会因腐蚀深浅而变化，腐蚀深浅只会导致有些组织未腐蚀出来，或者过腐蚀而无法观察

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
4楼2012-03-07 11:13:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈婉芳_350

新虫 (小有名气)
引用回帖:
楼: Originally posted by qlf_126 at 2012-03-07 11:59:27:
组织不可能是不同的！都是同一种组织，你第一次腐蚀的太浅了  晶粒里面的组织都没有腐蚀出来；第二次晶粒里面的组织腐蚀出来了！
俺认为你的组织为淬火马氏体+残奥！

第一次腐蚀的浅，沿晶界出现的白色组织是什么呢？
赞一下 回复此楼
5楼2012-03-07 11:27:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
engle028(金币+1): 感谢交流 2012-03-07 12:47:01
陈婉芳_350: 金币+1 2012-05-21 15:13:35
引用回帖:
5楼: Originally posted by 陈婉芳_350 at 2012-03-07 11:27:18:
第一次腐蚀的浅，沿晶界出现的白色组织是什么呢？

恩！你还问的有点意思啊！
我怀疑是你没有腐蚀掉的Fe素体，如果你想最终确认的话  你可以打一打你第一张图片里那些沿晶界白色组织的显微硬度！直接就能确定了！
要有试验结果的话  别忘了告诉俺一声！
赞一下 回复此楼
6楼2012-03-07 11:42:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
engle028(金币+1): 感谢交流 2012-03-07 13:16:41
腐蚀深浅肯定不会影响组织本身
只是你看到的视场里面的组织会有些差异
你可以用SEM结合EDS分析下
赞一下 回复此楼
7楼2012-03-07 13:05:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHYBOY133

至尊木虫 (著名写手)
学习中。。。

[ 发自手机版 http://muchong.com/3g ]
回复此楼
8楼2012-03-07 17:21:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

就是小新

金虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
你的腐蚀环境是什么？
赞一下 回复此楼
9楼2012-03-08 08:00:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ustbyyp

木虫之王 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
engle028(金币+1): 感谢交流 2012-03-08 10:40:12
做一下XRD，分析一下白色的是铁素体还是残余奥氏体。
板条马氏体是没什么悬念了
赞一下 回复此楼
10楼2012-03-08 10:26:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

406423014

木虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
youmengren(金币+1): 感谢交流 2012-03-09 12:38:08
其实两幅图一样，只是第一幅倍数和清晰度不如第二幅，也怀疑白色的组织是不是铁素体，需要再看看
赞一下 回复此楼
11楼2012-03-08 12:39:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuimeng9696

金虫 (小有名气)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
zhyq8767(金币+1): 感谢交流，期待参与金属版的达人评比活动 2012-03-08 21:37:29
既然是同一材料两次腐蚀，那组织就应该是一样的。只是腐蚀的深浅不同，在光学显微镜下成像有一点差异。个人认为这个组织应该是板条马氏体与沿晶铁素体。
赞一下 回复此楼
12楼2012-03-08 21:09:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈婉芳_350

新虫 (小有名气)
引用回帖:
楼: Originally posted by 就是小新 at 2012-03-08 09:00:08:
你的腐蚀环境是什么？

4%硝酸酒精
回复此楼
13楼2012-03-09 09:03:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈婉芳_350

新虫 (小有名气)
引用回帖:
楼: Originally posted by ustbyyp at 2012-03-08 11:26:16:
做一下XRD，分析一下白色的是铁素体还是残余奥氏体。
板条马氏体是没什么悬念了

现在是实验条件有限····
赞一下 回复此楼
14楼2012-03-09 09:04:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈婉芳_350

新虫 (小有名气)
引用回帖:
楼: Originally posted by qlf_126 at 2012-03-07 12:42:22:
恩！你还问的有点意思啊！
我怀疑是你没有腐蚀掉的Fe素体，如果你想最终确认的话  你可以打一打你第一张图片里那些沿晶界白色组织的显微硬度！直接就能确定了！
要有试验结果的话  别忘了告诉俺一声！

还有一点是我的样子总是腐蚀不均匀，即是是用浸没法腐蚀也是如此（老师说可能是上面有油，样子是我做的，应该不是这个原因），请问你晓得为什么吗？
赞一下 回复此楼
15楼2012-03-09 11:34:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈婉芳_350

新虫 (小有名气)
引用回帖:
楼: Originally posted by 战国时代 at 2012-03-07 14:05:07:
腐蚀深浅肯定不会影响组织本身
只是你看到的视场里面的组织会有些差异
你可以用SEM结合EDS分析下

呵呵，不是什么东西都可以随便用的~~~谢谢啦
赞一下 回复此楼
16楼2012-03-09 11:34:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈婉芳_350

新虫 (小有名气)
引用回帖:
楼: Originally posted by ustbyyp at 2012-03-08 11:26:16:
做一下XRD，分析一下白色的是铁素体还是残余奥氏体。
板条马氏体是没什么悬念了

谢谢
回复此楼
17楼2012-03-09 11:35:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
youmengren(金币+1): 感谢交流 2012-03-09 12:38:36
陈婉芳_350(金币+1): 谢谢你的热心帮助！ 2012-03-10 09:12:22
引用回帖:
15楼: Originally posted by 陈婉芳_350 at 2012-03-09 11:34:01:
还有一点是我的样子总是腐蚀不均匀，即是是用浸没法腐蚀也是如此（老师说可能是上面有油，样子是我做的，应该不是这个原因），请问你晓得为什么吗？

这估计还是制样的问题，抛光完事后你可以再用清水抛一下，腐蚀前用酒精清洗一下试试！俺们腐蚀的时候也是碰到过这样的问题儿！慢慢摸索摸索就好了！
赞一下 回复此楼
18楼2012-03-09 11:47:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 陈婉芳_350 的主题更新
181/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 一志愿 江南大学 085602 化工专硕 338分求调剂 +14 路痴小琪 2026-04-05 14/700 2026-04-06 07:25 by hmn_wj
[考研] 070300化学学硕311分求调剂 +11 梁富贵险中求 2026-04-04 13/650 2026-04-06 07:24 by houyaoxu
[考研] 复试调剂 +4 asdasdassda 2026-04-05 4/200 2026-04-06 07:01 by houyaoxu
[考研] 0703求调剂383分 +9 W55j 2026-04-03 9/450 2026-04-06 06:50 by houyaoxu
[考研] 计算机11408，286分求调剂 +7 木子念晞 2026-04-05 7/350 2026-04-05 19:02 by chy09050039
[考研] 求调剂 +4 chenxrlkx 2026-04-05 6/300 2026-04-05 18:38 by imissbao
[考研] 求调剂 +3 小沢 2026-04-03 3/150 2026-04-05 09:10 by sihailian3
[考研] 331求调剂 +3 niby 2026-04-02 3/150 2026-04-04 19:56 by 蓝云思雨
[考研] 复试调剂 +6 范根培 2026-04-04 6/300 2026-04-04 14:27 by 土木硕士招生
[考研] 求材料调剂，一志愿郑州大学289分 +15 硕星赴 2026-04-03 15/750 2026-04-04 01:01 by userper
[考研] 282求调剂 +5 呼吸都是减肥 2026-03-31 5/250 2026-04-03 12:03 by 1753564080
[考研] 建环，能源，土木老师路过看一看！！！ +5 嘿嘿uu 2026-04-01 5/250 2026-04-03 11:47 by znian
[考研] 材料工程322分 +8 哈哈哈吼吼吼哈 2026-04-01 8/400 2026-04-02 11:53 by 3041
[考研] 11408 321分求调剂 +3 huchun12138 2026-03-30 4/200 2026-04-01 22:48 by guanxin1001
[考研] 307分求调剂 +14 (o~o) 2026-03-31 15/750 2026-04-01 20:43 by longlotian
[考研] 求调剂 +4 图鉴212 2026-03-30 5/250 2026-04-01 15:32 by 图鉴212
[考研] 调剂申请 +8 张张张张zy 2026-03-31 9/450 2026-04-01 08:29 by zjbkx
[考研] 英一数一总分334求调剂 +4 陈阳坤 2026-03-31 4/200 2026-03-31 14:22 by 记事本2026
[考研] 福建理工大学材料学院先进合金团队招收考研调剂学生 +3 大华金商都 2026-03-30 4/200 2026-03-31 01:04 by 方英俊602
[考研] 297 地理学070500 复试求调剂 +3 小圆圈圈ooo 2026-03-30 3/150 2026-03-30 21:05 by 余震yz
信息提示
关闭
请填处理意见
关闭
