[交流] 硅酸盐长余辉图谱分析

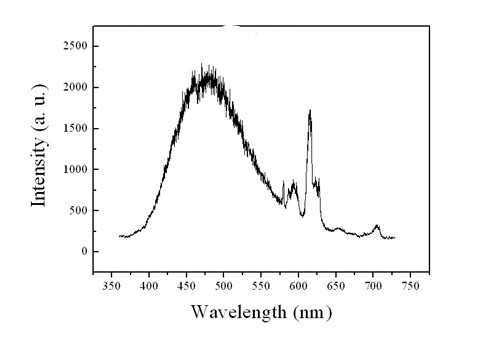

2楼: Originally posted by bible2 at 2011-10-11 10:15:13:
有光谱数据没有.计算一下色坐标就可以.

这个光谱有些奇怪.什么光激发的?是不是存在离化?

4楼: Originally posted by xuxuhui at 2011-10-11 11:35:09:
余辉光谱么，是复合光，余辉颜色应该是偏青色。算一下色坐标就知道了

6楼: Originally posted by 欲海晴天 at 2011-10-12 08:53:56:
很可能是Eu3+与二价共存

7楼: Originally posted by wiliiamangel at 2011-10-12 09:07:07:
应该不会有二价吧~我那个什么原料是三价Eu，烧结过程都是在空气气氛中，应该不会出现二价的吧~

8楼: Originally posted by bible2 at 2011-10-12 09:23:43:
不是+2怎么解释蓝光区的宽谱?

有些硼酸盐就可以在空气下合成就能得到+2价的Eu.

10楼: Originally posted by huyert at 2011-10-12 15:39:02:
同意4、6楼的意见。楼主要把材料组分列出来更有利于讨论。

9楼: Originally posted by wiliiamangel at 2011-10-12 14:38:47:
我的基质是硅酸盐，某些硅酸盐是可以在紫外光激发下发出蓝光的！

12楼: Originally posted by bible2 at 2011-10-12 18:48:13:
你说你的样品是在空气下烧结的。那么如果不是还原气氛，Eu在硅酸盐基质中是很难得到+2价的。现在你的光谱在蓝光区是宽谱，这种宽谱通常是+2的5d-4f跃迁。莫非你认为该宽谱是+3导致的？

16楼: Originally posted by zi_shu at 2011-10-13 09:28:00:
你发的这个图是发射光谱还是余辉光谱？余辉的颜色要看余辉光谱，根据余辉光谱，通过色坐标软件计算。
从你这个光谱来看蓝光那个宽带峰应该是Eu2+的，可能是氧化铕在基质中发生了自还原，没还原的部分Eu3+导致了 ...

8楼: Originally posted by bible2 at 2011-10-12 09:23:43:
不是+2怎么解释蓝光区的宽谱?

有些硼酸盐就可以在空气下合成就能得到+2价的Eu.

20楼: Originally posted by 材料学 at 2011-10-18 10:04:31:
说的是，谱线明显出现的铕二价的特征发射峰400~500nm和三价峰615nm左右，二价共存，说明你的玻璃组成有还原性氧化物存在。
