[求助] 请教WOL试样测定应力强度因子的方法

实验使用的是WOL试样，想算一下它的应力强度因子，但一些问题没有搞懂，请教各位：

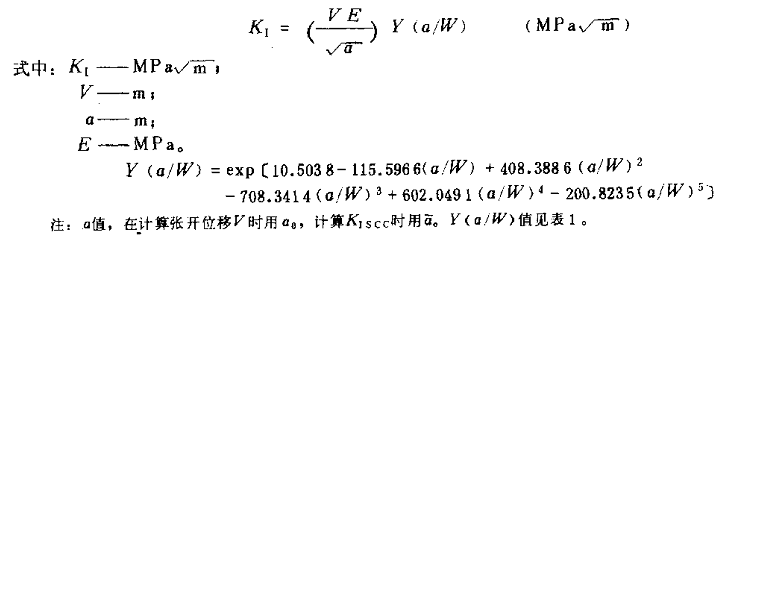

目前查到有两种方法计算K值，一种是根据开口位移尺寸，具体公式和参数含义如下：



我用这个方法算出的结果比预期值和文献中的值要大一倍，不知是和原因？

第二种是根据螺栓载荷计算的，具体公式和参数含义如下：



但现在不知这个P值应该如何获得？是要通过实验确定这个载荷值与开口位移的关系呢，还是要通过其他的半经验公式计算出来呢？

请各位指教，谢谢
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
为什么那么多为什么我都不知道是为什么？
1楼2011-10-07 15:30:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leonsheng

银虫 (正式写手)
不好意思，第二张图多贴了一下，见谅
赞一下 回复此楼
为什么那么多为什么我都不知道是为什么？
2楼2011-10-07 15:31:57
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bruzeimr

银虫 (小有名气)

【答案】应助回帖

★
aishan(金币+1): 感谢交流 2011-10-08 10:18:49
leonsheng(金币+10): 2011-10-09 11:41:56
两种方法只是表达方式不同，第一种里的分子部分V×E是和载荷P相关的。
关键看设备能获得什么数据，第一种计算方法是建立在获得裂纹张开位移的基础上的；若设备不能获得张开位移就只能采取载荷P去计算了。
有一些仪表可以用来测试载荷P，楼主可以查一查，一般来说应用载荷P去计算更为精确。
赞一下(1人) 回复此楼
3楼2011-10-08 10:13:04
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bruzeimr

银虫 (小有名气)
不知道楼主采用何种方式测试裂纹张开位移，由于裂纹张开位移很小，因此可能会出现由于测量误差导致的计算偏差。
赞一下 回复此楼
4楼2011-10-08 10:15:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pkpkwc

新虫 (小有名气)
请问楼主贴的图是参考什么资料呢
赞一下 回复此楼
5楼2018-07-05 10:50:09
