[求助] 专家审稿意见，请大家帮忙分析！

由于本人不是搞晶体的，对电子衍射，对晶体生长，对专家意见不是很清楚，请各位大侠帮忙分析一下，尤其是电子衍射如何分析，如何通过高分辨电镜，判断晶体生长方向。

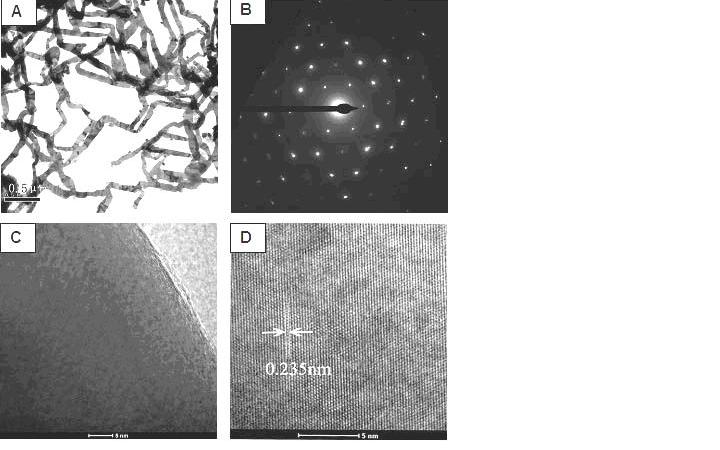

Figure 2: Which area does the ED pattern correspond to exactly? Can the authors index the ED pattern and thus determine the crystal orientation of the nanowires? No lattices can be observed from image C. How did the authors get the growth direction only from image D?
回复此楼

» 收录本帖的淘帖专辑推荐

电镜表征 无机纳米材料制备、表征、应用集锦 表征知识

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-09-01 10:11:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ddx-k

荣誉版主 (著名写手)

骑士II
帖子真精彩!
已经收录到淘贴专辑《表征知识》
赞一下 回复此楼
2楼2011-09-01 11:10:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

decahedron

银虫 (正式写手)

【答案】应助回帖

★
xjajx(金币+1): 2011-09-01 16:00:19
chenming7899(金币+5): 2011-09-05 09:19:06
你的电子衍射和tem照片要对应起来吧，不对应起来怎么判断了，最好是先拍电子衍射，然后将拍电子衍射的纳米线照片也拍下来，这样就可以对应起来判断生长方向了。实在不行就把你的高分辨做个FFT，也可以了。不过你首先要知道那根纳米线是怎么放置的。
赞一下(1人) 回复此楼
3楼2011-09-01 12:33:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maojianjiang

新虫 (初入文坛)

【答案】应助回帖

★ ★
lchpy(金币+2): thanks for your information 2011-10-17 19:18:30
引用回帖:
1楼: Originally posted by chenming7899 at 2011-09-01 10:11:19:
由于本人不是搞晶体的，对电子衍射，对晶体生长，对专家意见不是很清楚，请各位大侠帮忙分析一下，尤其是电子衍射如何分析，如何通过高分辨电镜，判断晶体生长方向。
Figure 2: Which area does the ED pattern  ...

1.问你电子衍射对应哪个区，你指出来便是
2.标注电子衍射图，你用PDF卡对应下电子衍射的晶面间距，结合夹角，自洽就可以了
3.图c并没有晶格，这个放大照片没意义，人家不知道你为啥放上来
4.高分辨结合电子衍射，指出生长方向，
赞一下(1人) 回复此楼
4楼2011-10-10 14:40:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liangyje

银虫 (著名写手)
引用回帖:
4楼: Originally posted by maojianjiang at 2011-10-10 14:40:38:
1.问你电子衍射对应哪个区，你指出来便是
2.标注电子衍射图，你用PDF卡对应下电子衍射的晶面间距，结合夹角，自洽就可以了
3.图c并没有晶格，这个放大照片没意义，人家不知道你为啥放上来
4.高分辨结合电子衍 ...

对于第二条，请问应当怎么去标注电子衍射图啊？能具体说一下吗？
赞一下 回复此楼
5楼2011-10-17 19:12:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maojianjiang

新虫 (初入文坛)

【答案】应助回帖

chenming7899(金币+3): 2011-11-02 14:48:41
引用回帖:
5楼: Originally posted by liangyje at 2011-10-17 19:12:56:
对于第二条，请问应当怎么去标注电子衍射图啊？能具体说一下吗？

如果是已知晶体的话，对着pdf卡，再对应衍射点对应的d值，建议你找本书看看，清华大学出的电子显微分析，章晓中写的
赞一下 回复此楼
6楼2011-10-18 16:23:21
