[求助] 苦恼的边界条件设置

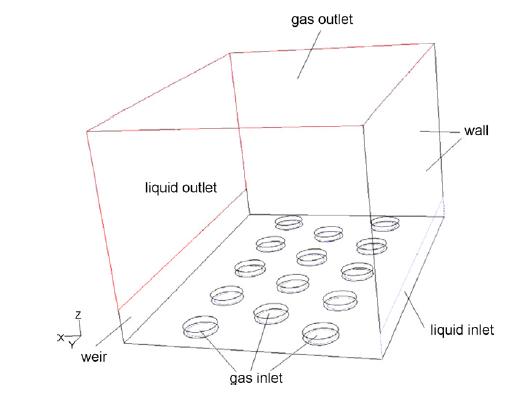

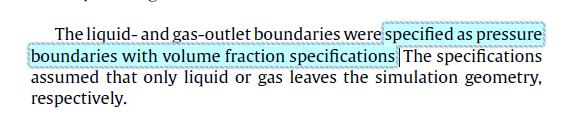

我是一个新手，最近在模拟一个一篇文献上的案例其计算区域以及出口边界条件如下图，想问老师们这个出口条件在fluent里是如何实现的
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-08-28 14:21:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mayo_0

铜虫 (小有名气)

【答案】应助回帖

★ ★
臭水沟(金币+2): 谢谢应助~~ 2011-08-28 17:56:18
那段文字已经说得很清楚了，用压力边界条件。
因为是两相，得指定出口每项的比例。那段文字中也说得很清楚了，液体出口只有液体即液体的VOF=1；同理气体也是。
赞一下(1人) 回复此楼
精通各种CFD项目（电磁、多相、燃烧等）。QQ85596847。
2楼2011-08-28 15:03:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

萧晓牧

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by mayo_0 at 2011-08-28 15:03:50:
那段文字已经说得很清楚了，用压力边界条件。
因为是两相，得指定出口每项的比例。那段文字中也说得很清楚了，液体出口只有液体即液体的VOF=1；同理气体也是。

我知道用压力边界，但是在欧拉两相流模型里压力边界条件没有设定液体体积分数的。
赞一下 回复此楼
3楼2011-08-28 16:50:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tb701

金虫 (著名写手)

【答案】应助回帖

★
臭水沟(金币+1): 谢谢应助~~ 2011-08-28 17:56:47
萧晓牧(金币+1): 2011-08-30 19:39:38
引用回帖:
3楼: Originally posted by 萧晓牧 at 2011-08-28 16:50:08:
我知道用压力边界，但是在欧拉两相流模型里压力边界条件没有设定液体体积分数的。

有的，在每相上有个multipase,但只能改第二相的volume fraction.
赞一下(1人) 回复此楼
4楼2011-08-28 17:15:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

萧晓牧

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by tb701 at 2011-08-28 17:15:38:
有的，在每相上有个multipase,但只能改第二相的volume fraction.

你好，欧拉两相流的压力出口条件里只有设置回流的体积分数哦，设置回流体积分数应该和第二相的体积分数不一样的
赞一下 回复此楼
5楼2011-08-28 17:27:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lishiming

新虫 (初入文坛)
引用回帖:
758648楼: Originally posted by 萧晓牧 at 2011-08-28 17:27:50:
你好，欧拉两相流的压力出口条件里只有设置回流的体积分数哦，设置回流体积分数应该和第二相的体积分数不一样的

你好！我也遇到你这样的问题，请问你解决了吗？出口的回流体积分数该怎么设置呢？
赞一下 回复此楼
6楼2012-05-10 20:14:09
