[求助] 急切求助能带图与dos图对应不上~

本人最近做了一个系统，算能带和dos，但是图形无法对应上，用尽了很多方法试，但仍然无济于事。我尝试了如下的一些努力：
（1）、计算scf的时候用参数选用的是ISMEAR=0，SIGMA=0.16，K点选取为7x7x2。计算能带的时候两高对称点选取为20个点，参数设置为：ISMEAR=0，SIGMA=0.16。dos计算K点选取14x14x2，ISMEAR=-5。
（2）、计算scf的时候选用ISMEAR=0，SIGMA=0.16，K点选取为7x7x2。计算能带的时候两高对称点选取为20个点，参数设置为：ISMEAR=0，SIGMA=0.16。dos计算K点选取14x14x2，ISMEAR=-5，SIGMA=0.16。(这种方法做出来的结果明显的不对。)
（3）、计算scf的时候选用ISMEAR=-5，K点选取为7x7x2。计算能带的时候两高对称点选取为20个点，参数设置为：ISMEAR=0，SIGMA=0.16。dos计算K点选取14x14x2，ISMEAR=-5，SIGMA=0.16。
（4）、计算scf的时候用参数选用的是ISMEAR=0，SIGMA=0.16，K点选取为4x4x2。计算能带的时候两高对称点选取为20个点，参数设置为：ISMEAR=0，SIGMA=0.16。dos计算K点选取12x12x2，ISMEAR=-5。（dos计算K点加倍三倍）

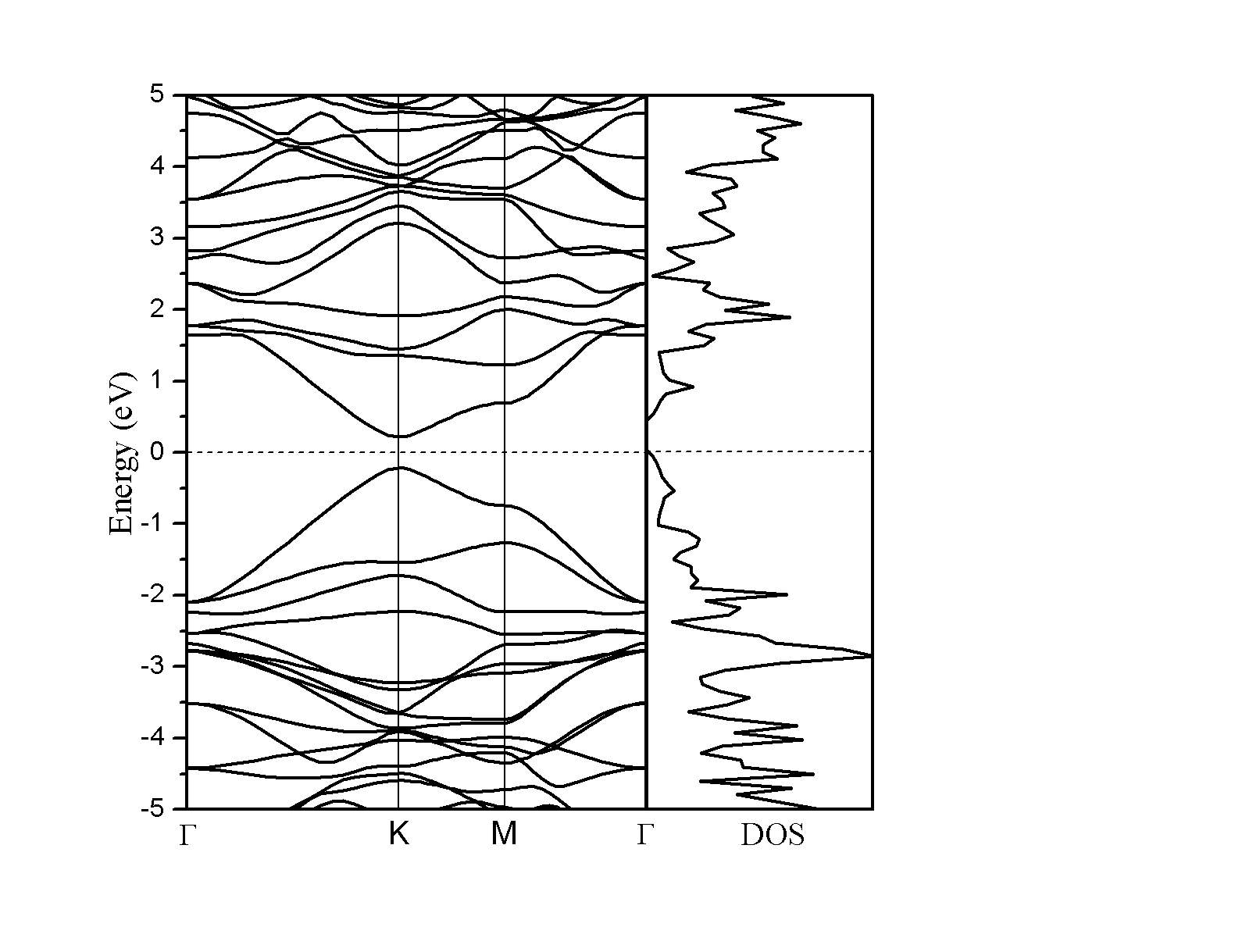

所得到的图形如下，并非是费米能级选取有错误，因为我选用计算完的scf或者bands里的费米能级都是一样的结果，他们相差基本可以忽略。各位大虾，我还可以用什么方法试一下，使之能够较好的对应起来？真的是用尽了很多的方法都做不出来，郁闷了快一个星期，在此希望大家能够不吝赐教，小弟感激涕零。
各种方法做出来的结果是，dos中的费米能级刚好在价带顶，而bands中的费米能级在价带顶和导带底的正中间。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
人有多大胆，地有多大产！
1楼2011-08-10 10:26:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

uuv2010

荣誉版主 (职业作家)

优秀版主

【答案】应助回帖

★ ★
haowenping(金币+2): 谢谢！ 2011-08-11 15:12:46
gzqdyouxia(金币+2): 谢谢指导 2011-08-13 10:38:37
从图上看的话应该是做band和dos时你用的fermi能级不一致造成的。
dos的fermi能级向上移动了。
下面是你的图中ferim面附近的截图，你仔细看看。



[ Last edited by uuv2010 on 2011-8-10 at 16:30 ]
赞一下(2人) 回复此楼
7楼2011-08-10 16:28:28
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

水座

铁杆木虫 (小有名气)
能不能传个图上来看看？
赞一下 回复此楼
2楼2011-08-10 10:52:37
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haowenping

木虫 (著名写手)
引用回帖:
2楼: Originally posted by 水座 at 2011-08-10 10:52:37:
能不能传个图上来看看？

好的，图片有点大传不上，我试试~
赞一下 回复此楼
人有多大胆，地有多大产！
3楼2011-08-10 14:43:53
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haowenping

木虫 (著名写手)
引用回帖:
1楼: Originally posted by haowenping at 2011-08-10 10:26:51:
本人最近做了一个系统，算能带和dos，但是图形无法对应上，用尽了很多方法试，但仍然无济于事。我尝试了如下的一些努力：
（1）、计算scf的时候用参数选用的是ISMEAR=0，SIGMA=0.16，K点选取为7x7x2。计算能带的 ...

这是我所做的图片，好像要关了360防火墙才能上传图片，希望大家帮帮忙~~~~~~~~~
赞一下 回复此楼
人有多大胆，地有多大产！
4楼2011-08-10 14:52:40
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haowenping

木虫 (著名写手)
引用回帖:
2楼: Originally posted by 水座 at 2011-08-10 10:52:37:
能不能传个图上来看看？

图片已经上传了，希望能帮看一下了~
赞一下 回复此楼
人有多大胆，地有多大产！
5楼2011-08-10 14:54:44
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lonewolf659

铜虫 (小有名气)
★ ★
gzqdyouxia(金币+2): 谢谢提示 2011-08-13 10:38:25
DOS图是有smearing展宽的，峰会变得胖一点。
你减小smearing的值试试。
但是VASP具体怎么设置我就不清楚了，你再等等高手吧，呵呵。
赞一下(1人) 回复此楼
差距，差距啊！
6楼2011-08-10 16:23:45
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

水座

铁杆木虫 (小有名气)

【答案】应助回帖

★
haowenping(金币+2): 谢谢~ 2011-08-11 15:23:26
gzqdyouxia(金币+1): 谢谢提示 2011-08-13 10:38:46
楼主计算的是不是类似graphene的二位结构，试试把非周期方向的k点改为1，或是使用smearing的方法。
赞一下(1人) 回复此楼
8楼2011-08-11 09:13:54
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinhua1983

金虫 (小有名气)

【答案】应助回帖

★ ★
haowenping(金币+3): 谢谢~ 2011-08-11 15:28:36
gzqdyouxia(金币+2): 谢谢指导 2011-08-13 10:38:56
感觉你这个能带在输出band.dat的时候没有选择新的费米能级作为能量的零点哦，重新输出一下band.dat，选用new fermi level看看。DOS是输出的时候直接用费米能级作为能量的零点的，所以你的DOS估计问题是不大的，关键出在能带图上。
赞一下(2人) 回复此楼
9楼2011-08-11 09:33:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

y1ding

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
haowenping(金币+3): 谢谢！ 2011-08-11 15:30:22
gzqdyouxia(金币+2): 谢谢提示 2011-08-13 10:39:04
也可能是DOS取得点太少。
2D体系有时候，k点取到36~48个才可以。
赞一下(2人) 回复此楼
10楼2011-08-11 09:39:07
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
