应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » Wien2k&FLAPW&ELK » 【求助】WIEN2K计算考虑spin的Fcc的Ni的DOS图问题。
101/1返回列表
查看: 1990  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

stxjlyh

新虫 (初入文坛)

[求助] 【求助】WIEN2K计算考虑spin的Fcc的Ni的DOS图问题。

我用WIEN2K计算了UserGuide上面的FCC Ni 考虑自旋情况下的DOS图。
所选参数都是默认，K点按书上取得是3000.

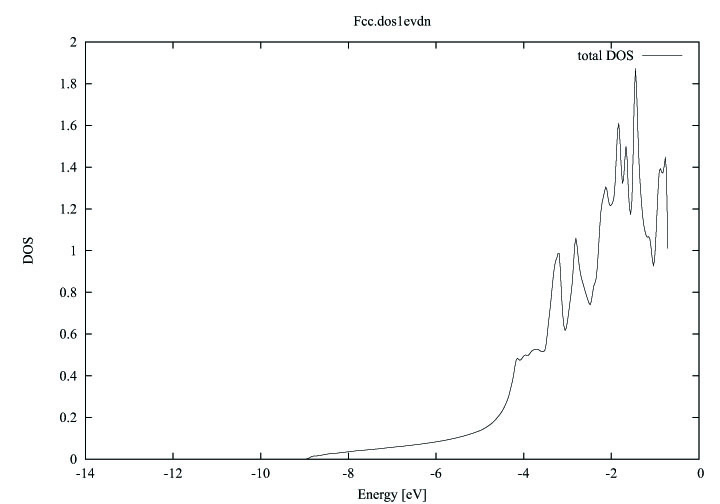

计算后得到很奇怪的图。
基本上都是这样的图。
有没有高手知道怎么回事？


另外弱问一个简单的问题。
如何判断一个系统是否有磁性？
是不是只要上下自旋的DOS图不对称，就可以说有磁性？
还有scf文件里的：
:MMINT: MAGNETIC MOMENT IN INTERSTITIAL =   -0.00001
:MMI001: MAGNETIC MOMENT IN SPHERE  1    =    0.00001
:MMTOT: TOTAL MAGNETIC MOMENT IN CELL   =    0.00002

这样的结果是不是物质是没有磁性的？

dos
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-01-03 11:15:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stxjlyh

新虫 (初入文坛)
木有人知道么？
回复此楼
2楼2012-01-03 23:59:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

贺仪

铁杆木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
WDD880227(金币+1): 感谢交流~~ 2012-01-04 09:51:58
看有没有磁性，需要spin down和up的DOS，总的DOS 看不出来
赞一下(1人) 回复此楼
嘟啦啦嘟啦啦嘟
3楼2012-01-04 08:39:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenyuchen

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
WDD880227(金币+1): 感谢交流~~ 2012-01-04 09:52:14
你这里肯定是设定为nospin的，Ni应该是铁磁的吧？铁磁态MMI和MMT值都不会接近0
DOS这样应该是int或in1文件中的Emax小的原因
赞一下(1人) 回复此楼
选择科学就要耐得住寂寞！
4楼2012-01-04 09:31:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stxjlyh

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by chenyuchen at 2012-01-04 09:31:10:
你这里肯定是设定为nospin的，Ni应该是铁磁的吧？铁磁态MMI和MMT值都不会接近0
DOS这样应该是int或in1文件中的Emax小的原因

:MMINT: MAGNETIC MOMENT IN INTERSTITIAL =   -0.03007
:MMI001: MAGNETIC MOMENT IN SPHERE   1    =    0.65257
:MMTOT: SPIN MAGNETIC MOMENT IN CELL   =     0.62250
这个是我算的Fcc的Ni的scfm文件里面的，是不是只要这几个参数不为零就说明物质有磁性？

例如我算得另一个物质：
:MMINT: MAGNETIC MOMENT IN INTERSTITIAL =    0.00011
:MMI001: MAGNETIC MOMENT IN SPHERE   1    =    0.00000
:MMI002: MAGNETIC MOMENT IN SPHERE   2    =   -0.00003
:MMI003: MAGNETIC MOMENT IN SPHERE   3    =    0.00000
:MMTOT: SPIN MAGNETIC MOMENT IN CELL   =    -0.00001

这个东西是不是对外不显示磁性？
赞一下 回复此楼
5楼2012-01-04 18:12:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stxjlyh

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 贺仪 at 2012-01-04 08:39:44:
看有没有磁性，需要spin down和up的DOS，总的DOS 看不出来

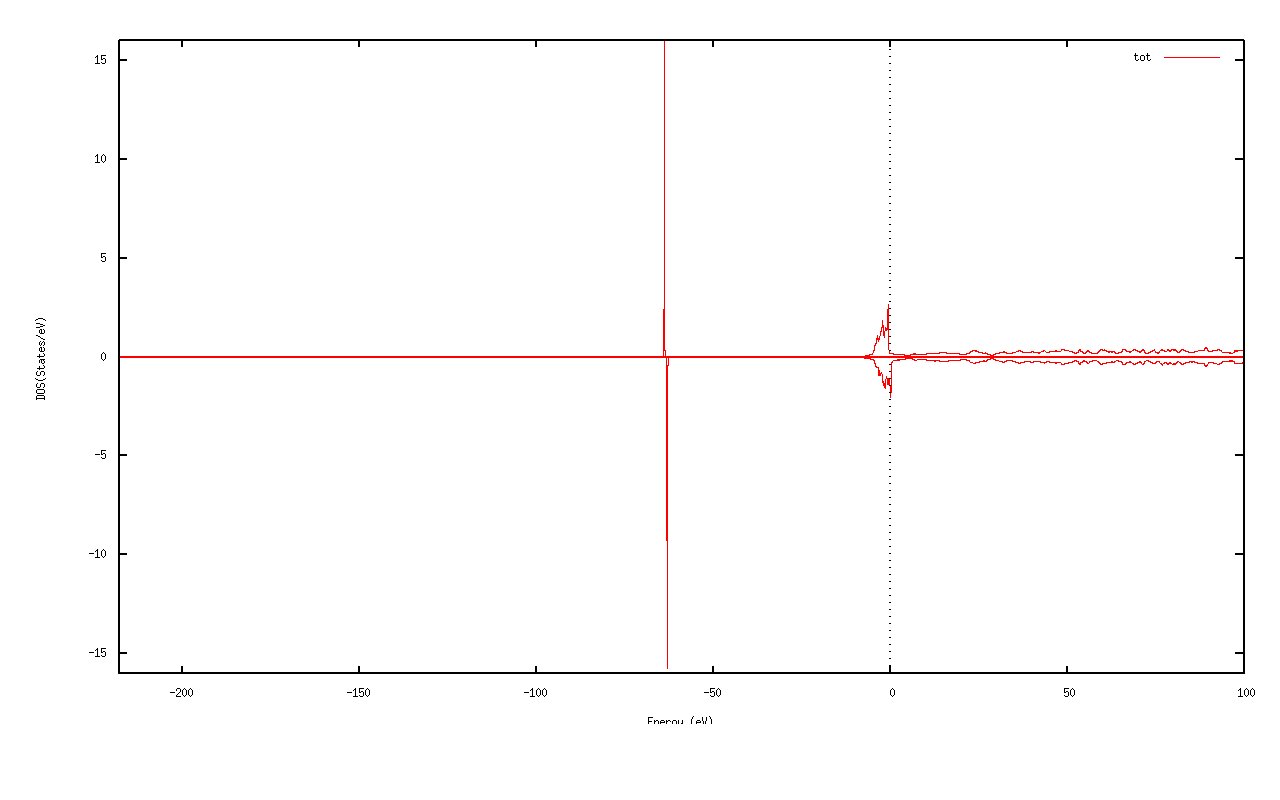

我按照楼下的方法，放大了Emax然后重新算了一下。
然后发现图片还是很奇怪。
不知到这样的DOS图能不能看出磁性？
还是我的图算错了？
谢谢。。。。

dos
赞一下 回复此楼
6楼2012-01-04 18:16:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

贺仪

铁杆木虫 (著名写手)
★
WDD880227(金币+1): 感谢交流~~ 2012-01-05 22:29:53
引用回帖:
6楼: Originally posted by stxjlyh at 2012-01-04 18:16:40:
我按照楼下的方法，放大了Emax然后重新算了一下。
然后发现图片还是很奇怪。
不知到这样的DOS图能不能看出磁性？
还是我的图算错了？
谢谢。。。。

[color=g ...

我没用用过这个软件，具体怎么设置我也不知道。但是上面的图应该是在取零点的时候有点偏了，看起来是对称的，没有磁性
赞一下(1人) 回复此楼
嘟啦啦嘟啦啦嘟
7楼2012-01-04 19:54:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenyuchen

木虫 (正式写手)

【答案】应助回帖

★ ★
WDD880227(金币+2): 感谢交流。。 2012-01-05 22:30:26
引用回帖:
6楼: Originally posted by stxjlyh at 2012-01-04 18:16:40:
我按照楼下的方法，放大了Emax然后重新算了一下。
然后发现图片还是很奇怪。
不知到这样的DOS图能不能看出磁性？
还是我的图算错了？
谢谢。。。。

[color=g ...

这个只是DOS全了
但是还是非磁态，想算铁磁态应该改inst文件，
Ni
Ar 3
3, 2,2.0  N
3, 2,2.0  N
3,-3,3.0  N    ---》3d spin up
3,-3,1.0  N    ---》3d spin down
         （或者设定为其他两个数，只要不等，当然到底收敛时对应的是多少就看不同体系了）
4,-1,1.0  N
4,-1,1.0  N
你应该是将3d 的spin up和down 电子数设定为相等了，2？？？
这样一般都会收敛到非磁性态。
赞一下(1人) 回复此楼
选择科学就要耐得住寂寞！
8楼2012-01-05 21:44:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stxjlyh

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by chenyuchen at 2012-01-05 21:44:41:
这个只是DOS全了
但是还是非磁态，想算铁磁态应该改inst文件，
Ni
Ar 3
3, 2,2.0  N
3, 2,2.0  N
3,-3,3.0  N    ---》3d spin up
3,-3,1.0  N    ---》3d spin down
         （或者设定为其他两个数 ...

按照你的帮助，我改了inst文件。
Ni
Ar 3
3, 2,2.0  N
3, 2,2.0  N
3,-3,3.0  N
3,-3,1.0  N
4,-1,1.0  N
4,-1,1.0  N
****
****         END of input (instgen_lapw)

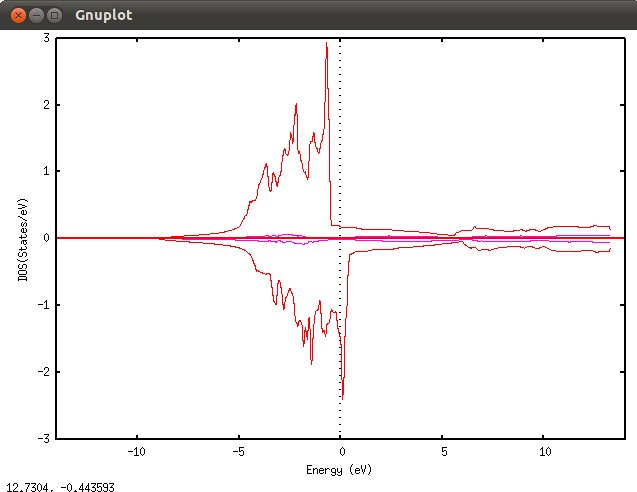

计算出的DOS图如下：
不知这次计算正确不正确。。。。。

=========================================================================

另，如果scfm文件里面显示：
:MMINT: MAGNETIC MOMENT IN INTERSTITIAL =    0.00011
:MMI001: MAGNETIC MOMENT IN SPHERE   1    =    0.00000
:MMI002: MAGNETIC MOMENT IN SPHERE   2    =   -0.00003
:MMI003: MAGNETIC MOMENT IN SPHERE   3    =    0.00000
:MMTOT: SPIN MAGNETIC MOMENT IN CELL   =    -0.00001

是不是该物质不显示磁性？

dos
赞一下 回复此楼
9楼2012-01-06 02:09:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenyuchen

木虫 (正式写手)

【答案】应助回帖

★
liliangfang(金币+1): 多谢指教 2012-01-06 10:44:54
stxjlyh(金币+5): ★★★★★最佳答案 谢谢！ 2012-01-06 11:22:42
这个DOS是铁磁性（或者亚铁磁）的了
scfm中的MMI几乎为0（我的理解是小于0.001，一般只精确到0.01），一般认为就是不显示磁性
赞一下(1人) 回复此楼
选择科学就要耐得住寂寞！
10楼2012-01-06 10:37:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 stxjlyh 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
