[求助]
求助：帮忙画下碳化硼的晶体图形
|

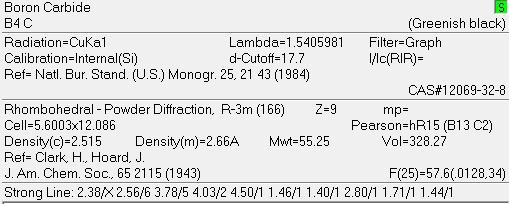

其空间群及晶胞参数如下图 请虫友帮忙画下晶体结构图，最好能和下面的图形一致  同时把源文件上传，多谢了 [ Last edited by 帝夫 on 2011-7-18 at 21:38 ] |
回复此楼» 猜你喜欢
中南大学易小艺课题组诚招2026申请-考核制博士生
已经有0人回复
-
海南师范大学招收化学博士（光电功能材料课题组招收博士研究生）
已经有10人回复
-
无机化学论文润色/翻译怎么收费?
已经有293人回复
-
求助几个团簇的cif
已经有0人回复
-
急求该反应的详细机理
已经有5人回复
-
【Ei | Scopus 双检索】2026年智能交通与未来出行国际会议（CSTFM 2026）
已经有0人回复
-
【EI|Scopus 双检索】2026年第六届机器人与人工智能国际会议（JCRAI 2026）
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助DSC图，不会分析啊，大家帮忙看看，谢谢！！
已经有11人回复
- 求助无序原子的画图方法
已经有5人回复
- 求助Diamond画拓扑时的一个处理问题
已经有6人回复
- 【求助】请哪位大虾帮忙查下这个单晶结构有没有报道过
已经有6人回复
- 【求助】急！请大家帮忙解决几个cif错误~
已经有10人回复
- 【求助】关于配合物的结构、画法
已经有4人回复
- 【求助】单晶测不出来，如何画晶体结构
已经有15人回复
- 【求助】急求高手帮忙！只有cif如何晶体画图（绝对没造假！）
已经有10人回复
- 【求助】请各位帮忙分析下磁性分析
已经有10人回复
- 【求助】diamond画图问题
已经有11人回复
- 【求助】求助这样的晶体XRD图是如何画出的
已经有6人回复
- 【求助】帮忙详解一下界面扩散法！谢谢！
已经有8人回复
gyliu
铁杆木虫 (职业作家)
- CMEI: 1
- 应助: 335 (大学生)
- 金币: 16537.7
- 散金: 9
- 红花: 128
- 帖子: 3257
- 在线: 512.8小时
- 虫号: 327449
- 注册: 2007-03-19
- 性别: GG
- 专业: 凝聚态物性I:结构、力学和
2楼2011-07-08 08:59:02
zcy800204
金虫 (正式写手)
- CMEI: 2
- 应助: 13 (小学生)
- 金币: 1614.5
- 散金: 2097
- 红花: 10
- 帖子: 974
- 在线: 844.1小时
- 虫号: 267733
- 注册: 2006-07-23
- 性别: GG
- 专业: 有机合成
【答案】应助回帖
543220835(金币+5): 多谢了，这个我知道的，就是把Cif导到Diamond里时，出来的晶体图形不是很好，自己不会编辑 2011-07-08 15:53:24
|
data_29093-ICSD #?2008 by Fachinformationszentrum Karlsruhe, and the U.S. Secretary of #Commerce on behalf of the United States. All rights reserved. _database_code_ICSD 29093 _audit_creation_date 1980/01/01 _audit_update_record 2007/04/01 _chemical_name_systematic 'Boron(I) Carbide' _chemical_formula_structural 'B4 C' _chemical_formula_sum 'C1 B4' _publ_section_title ; The crystal structure of boron carbide ; loop_ _citation_id _citation_journal_abbrev _citation_year _citation_journal_volume _citation_page_first _citation_page_last _citation_journal_id_ASTM primary 'Journal of the American Chemical Society' 1943 65 2115 2119 JACSAT 2 'Zhurnal Fizicheskoi Khimii' 1943 17 326 335 ZFKHA9 _publ_author_name 'Clark, H.K.;Hoard, J.L.' _cell_length_a 5.61 _cell_length_b 5.61 _cell_length_c 12.14 _cell_angle_alpha 90. _cell_angle_beta 90. _cell_angle_gamma 120. _cell_volume 330.88 _cell_formula_units_Z 9 _symmetry_space_group_name_H-M 'R -3 m H' _symmetry_Int_Tables_number 166 loop_ _symmetry_equiv_pos_site_id _symmetry_equiv_pos_as_xyz 1 'x-y, -y, -z' 2 '-x, -x+y, -z' 3 'y, x, -z' 4 'x-y, x, -z' 5 'y, -x+y, -z' 6 '-x, -y, -z' 7 '-x+y, y, z' 8 'x, x-y, z' 9 '-y, -x, z' 10 '-x+y, -x, z' 11 '-y, x-y, z' 12 'x, y, z' 13 'x-y+.6666, -y+.3333, -z+.3333' 14 'x-y+.3333, -y+.6666, -z+.6666' 15 '-x+.6666, -x+y+.3333, -z+.3333' 16 '-x+.3333, -x+y+.6666, -z+.6666' 17 'y+.6666, x+.3333, -z+.3333' 18 'y+.3333, x+.6666, -z+.6666' 19 'x-y+.6666, x+.3333, -z+.3333' 20 'x-y+.3333, x+.6666, -z+.6666' 21 'y+.6666, -x+y+.3333, -z+.3333' 22 'y+.3333, -x+y+.6666, -z+.6666' 23 '-x+.6666, -y+.3333, -z+.3333' 24 '-x+.3333, -y+.6666, -z+.6666' 25 '-x+y+.6666, y+.3333, z+.3333' 26 '-x+y+.3333, y+.6666, z+.6666' 27 'x+.6666, x-y+.3333, z+.3333' 28 'x+.3333, x-y+.6666, z+.6666' 29 '-y+.6666, -x+.3333, z+.3333' 30 '-y+.3333, -x+.6666, z+.6666' 31 '-x+y+.6666, -x+.3333, z+.3333' 32 '-x+y+.3333, -x+.6666, z+.6666' 33 '-y+.6666, x-y+.3333, z+.3333' 34 '-y+.3333, x-y+.6666, z+.6666' 35 'x+.6666, y+.3333, z+.3333' 36 'x+.3333, y+.6666, z+.6666' loop_ _atom_type_symbol _atom_type_oxidation_number B1+ 1 C4- -4 loop_ _atom_site_label _atom_site_type_symbol _atom_site_symmetry_multiplicity _atom_site_Wyckoff_symbol _atom_site_fract_x _atom_site_fract_y _atom_site_fract_z _atom_site_occupancy _atom_site_attached_hydrogens B1 B1+ 18 h 0.1667 -.1667 0.26 1. 0 B2 B1+ 18 h 0.106 -.106 0.113 1. 0 C1 C4- 6 c 0 0 0.385 1. 0 C2 C4- 3 b 0 0 0.5 1. 0 #End of data_29093-ICSD |
3楼2011-07-08 09:05:40
