[求助] 扣式电池充放电曲线,求解释

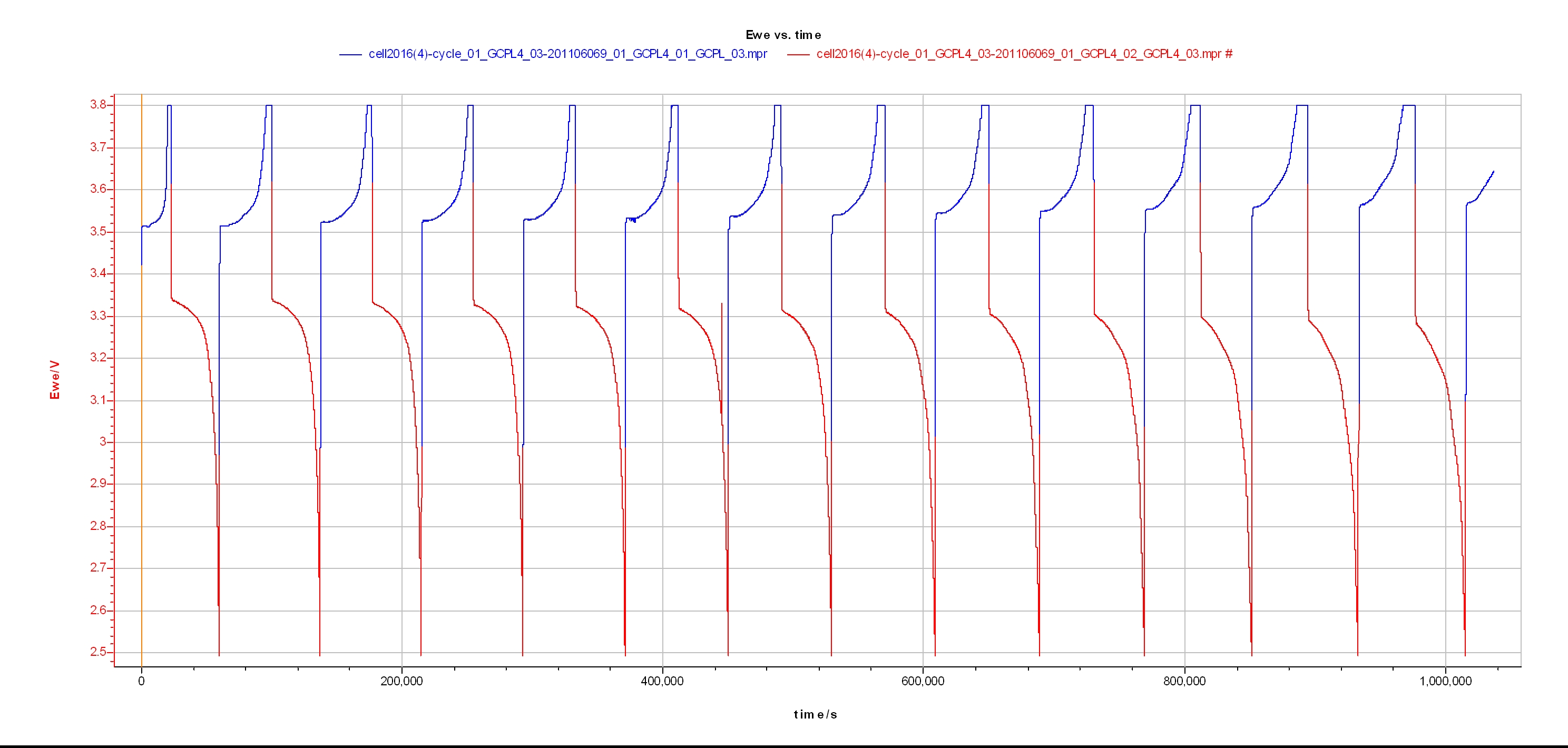

如图所示是小弟2016扣式电池的循环曲线,只用了0.1C进行充放电。正常吗?平台是不是太短了?初始和结束是不是电压变化太快?还能看出来什么?

另外,通过循环数据如何计算内阻?

谢谢各位大虾了!
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ddone

金虫 (正式写手)

图呢。。。。
2楼2011-06-22 07:58:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rongwj

铁虫 (初入文坛)

大家看不到图吗?我可以看到啊
3楼2011-06-22 11:05:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzru

新虫 (小有名气)

【答案】应助回帖

rongwj(金币+1): 包碳这个问题怎么去表征?SEM好像看不出来... 2011-06-22 16:38:14
极化太大了!0.1C充放电平台压差应该只有几十毫伏。材料是不是没有包碳?
4楼2011-06-22 14:27:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oppen861005

金虫 (正式写手)

【答案】应助回帖

0.1C充电平台应该在3.45V左右,确定材料没什么问题,导电性不好,有可能颗粒太大。
5楼2011-06-22 14:51:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiaojun3188

金虫 (正式写手)

【答案】应助回帖

从时间上计算每个充放电过程的时间约为10小时左右 应该在0.1C下还算正常啊
但是不知道为什么极化比较大
可能是颗粒的问题
不知楼主的电池容量怎么样
学问之美在于让人一头雾水
6楼2011-06-22 16:30:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rongwj

铁虫 (初入文坛)

电池容量没有问题,算了一下比容量在145以上(磷酸铁锂)。
突然发现一个很幼稚的问题,因为是直接买过来的正极片,没有压片。体密度只有1.3。这应该就是极化大的原因了吧?
7楼2011-06-22 16:37:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sulfur1017

铜虫 (小有名气)

【答案】应助回帖

还有可能是你的电池装配问题,是不是所以材料的厚度不能填满电池壳的空间,造成极化较大。
8楼2011-06-23 08:55:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rongwj

铁虫 (初入文坛)

装配已经很紧了,我算过的,实际装配的时候也是这样。
9楼2011-06-23 13:38:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hyyty

金虫 (正式写手)

【答案】应助回帖

以前测试过这个材料吗?极化大,容量不变,不太好理解啊!
nizhidaoma
10楼2011-06-24 12:22:58
