[求助] 为什么我的两张冲击前后的金相图片看不出差别啊？求教各位前辈

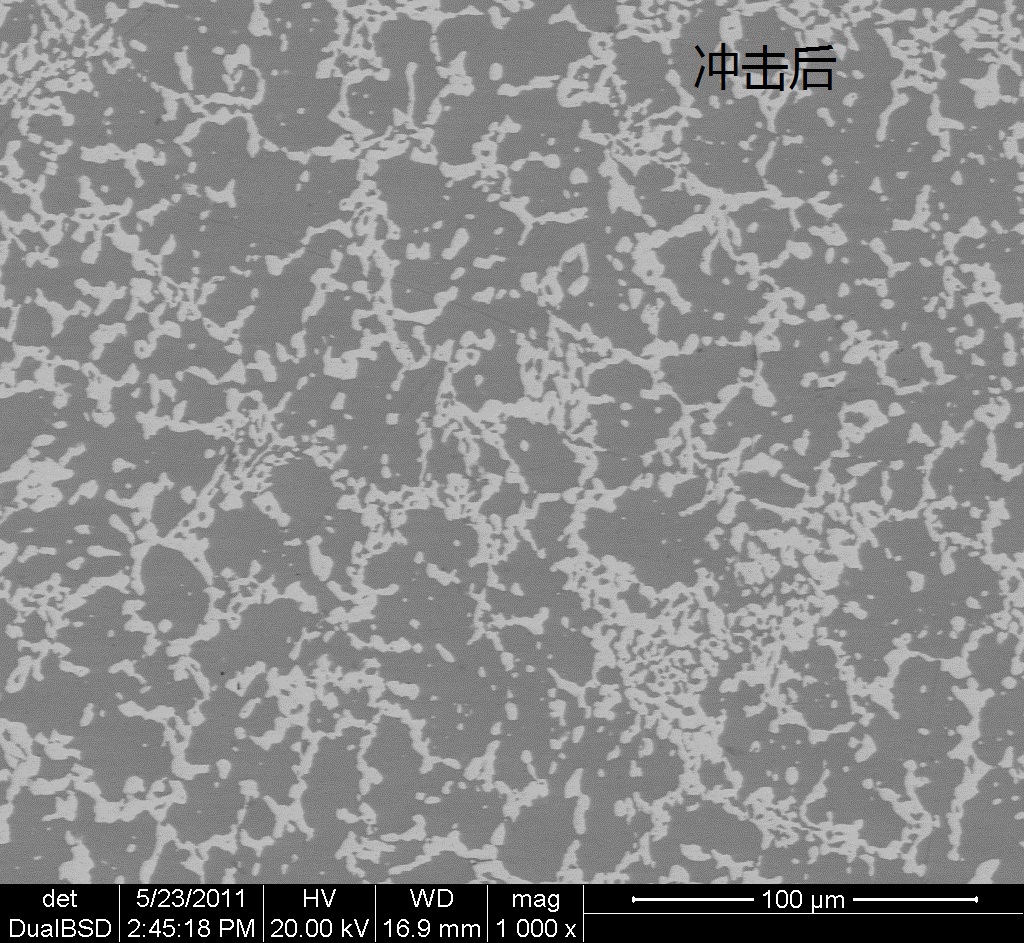

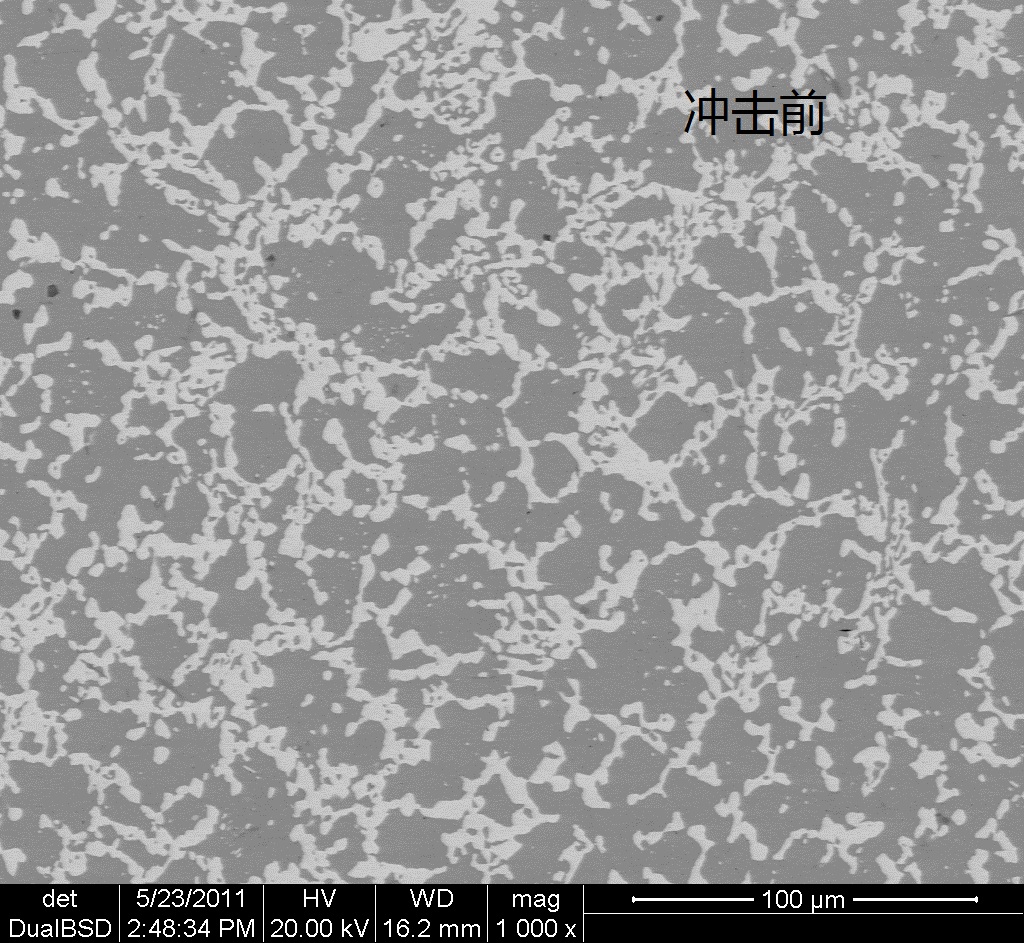

下面是我拍的TEM图片，材料是Sn-58Bi合金，霍普金森杆冲击压缩实验，速率为2000/s，为何从图片中看不出明显的差别呢？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-06-12 10:32:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

森林sl

新虫 (初入文坛)
铋是脆性相,你这组织的韧性怎样

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
4楼2011-06-12 12:28:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

若星汉灿烂

铁虫 (初入文坛)
或者说，从这两张图片中，能看出冲击压缩过程中，Bi元素对合金动态力学行为产生了什么样的影响？
赞一下 回复此楼
2楼2011-06-12 10:50:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

★
engle028(金币+1): 感谢专家热心解答 2011-06-12 12:12:08
图片太大，等了好久也没有看到。
不过就这种快速变形在这种放大倍数的组织上难以发现差异，有的话也是shear band的出现几率。需要更微观的观测才好。此外，合金元素的影响体现在固溶强化或形成粒子强化或由于元素影响了组织转变热力学和动力学形成不同相态
赞一下(1人) 回复此楼
每天一小步也有新高度
3楼2011-06-12 11:36:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

若星汉灿烂

铁虫 (初入文坛)
引用回帖:
Originally posted by comma at 2011-06-12 11:36:40:
图片太大，等了好久也没有看到。
不过就这种快速变形在这种放大倍数的组织上难以发现差异，有的话也是shear band的出现几率。需要更微观的观测才好。此外，合金元素的影响体现在固溶强化或形成粒子强化或由于元素 ...

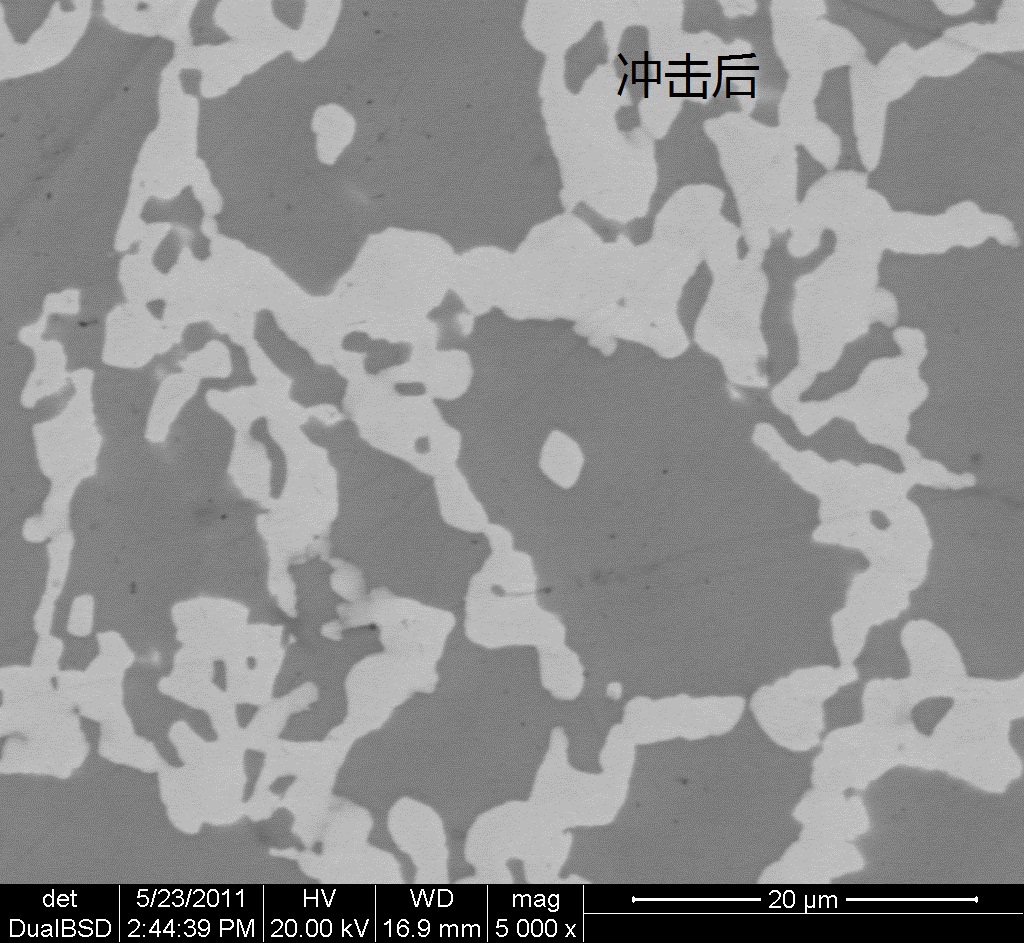

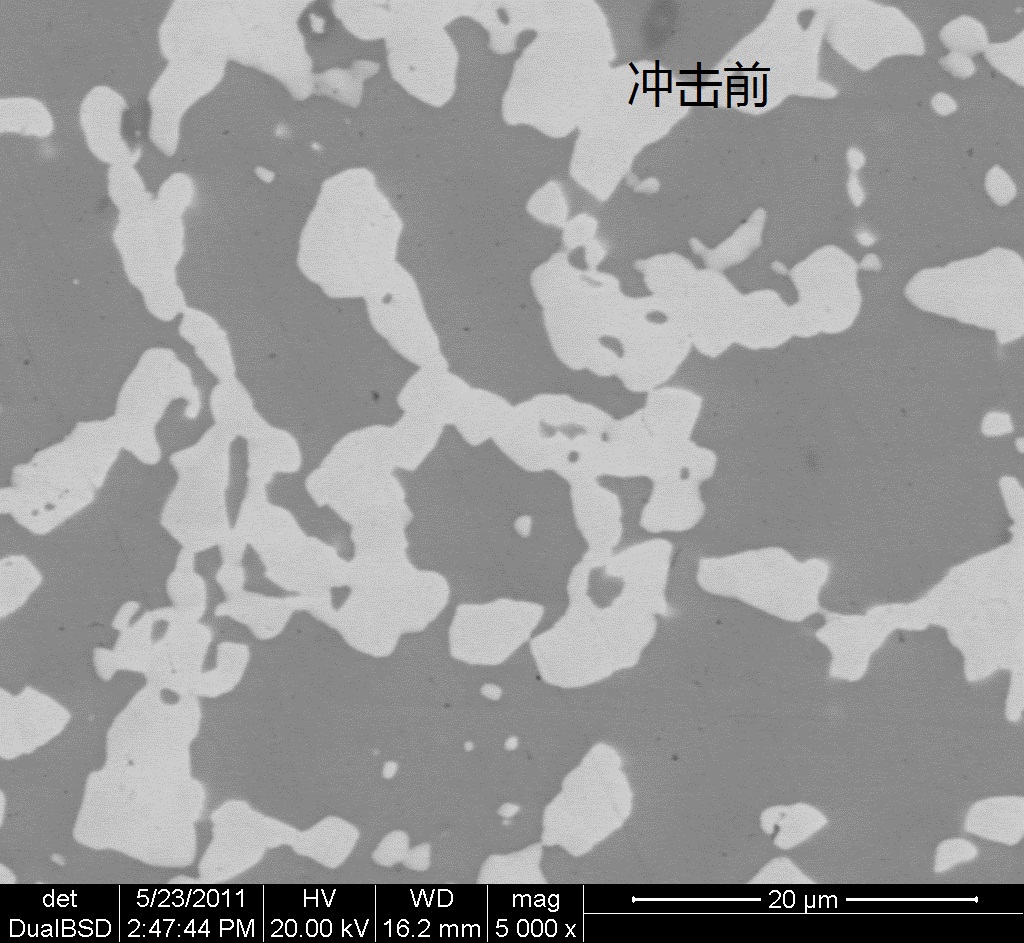

这是两张更细微的图片，如果您能看到的话，帮我分析一下吧，谢谢
赞一下 回复此楼
5楼2011-06-12 13:48:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

森林sl

新虫 (初入文坛)

【答案】应助回帖

你这是铸态组织?或是经过什么工艺处理过?个人感觉枝晶太多,塑性应该偏差,冲击功也不大.

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
6楼2011-06-12 15:28:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

若星汉灿烂(金币+2): 感谢指教 2011-06-13 13:26:02
这是普通的SEM照片。不是TEM。
冲击前后看不出什么差异，可能有两种情况，第一种是如6楼说的脆性，破碎应力应变在局部快速松弛，应变不能体现出来，组织无变化；其二，你的观察区在非冲击影响区。
从相图看，你的合金应在共晶成分点附近，但是组织离异很明显。
赞一下 回复此楼
每天一小步也有新高度
7楼2011-06-12 17:53:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

森林sl

新虫 (初入文坛)

【答案】应助回帖

若星汉灿烂(金币+1): 感谢指教 2011-06-13 13:26:24
引用回帖:
Originally posted by comma at 2011-06-12 17:53:42:
这是普通的SEM照片。不是TEM。
冲击前后看不出什么差异，可能有两种情况，第一种是如6楼说的脆性，破碎应力应变在局部快速松弛，应变不能体现出来，组织无变化；其二，你的观察区在非冲击影响区。
从相图看，你 ...

分析得不错！
我也对这个组织感到好奇，sn-bi的共晶点就是58%，但你的组织一点也没有体现出共晶组织，能否说一下是怎么获得的么？
赞一下 回复此楼
8楼2011-06-12 19:53:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

若星汉灿烂

铁虫 (初入文坛)
引用回帖:
Originally posted by 森林sl at 2011-06-12 19:53:36:
分析得不错！
我也对这个组织感到好奇，sn-bi的共晶点就是58%，但你的组织一点也没有体现出共晶组织，能否说一下是怎么获得的么？

感谢您的帮助，这个材料是老师给我们的，前期制备工作不是我做的，我这里没有详细的工艺资料，所以我也不知道……
赞一下 回复此楼
9楼2011-06-12 21:02:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

若星汉灿烂

铁虫 (初入文坛)
引用回帖:
Originally posted by comma at 2011-06-12 17:53:42:
这是普通的SEM照片。不是TEM。
冲击前后看不出什么差异，可能有两种情况，第一种是如6楼说的脆性，破碎应力应变在局部快速松弛，应变不能体现出来，组织无变化；其二，你的观察区在非冲击影响区。
从相图看，你 ...

感谢您的讲解，我再去翻翻书思考一下。
赞一下 回复此楼
10楼2011-06-12 21:03:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
