[求助] 问：这个图用matlab可以画出来吗

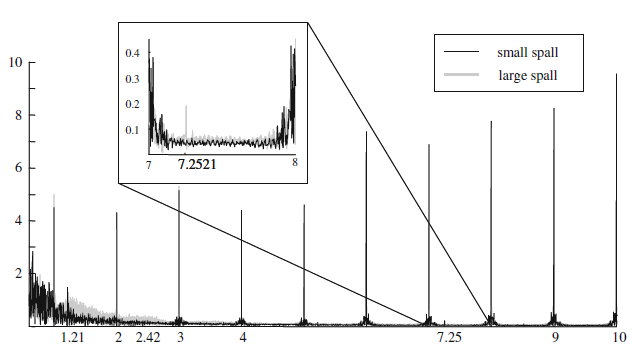

想做附件的图，即在原图中引出小框图对局部坐标进行放大
附件是从一篇论文中截的，不知道用matlab能不能画出来，或者推荐其他软件实现这个功能也行
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
闻道有先后，术业有专攻
1楼 2011-05-31 16:27:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjx0162

银虫 (著名写手)

【答案】应助回帖

★
臭水沟(金币+1): 谢谢参与~~ 2011-05-31 18:23:43
可以，先画第一张图，再开第二张图，修改X轴范围。
赞一下(1人) 回复此楼
2楼2011-05-31 18:05:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lds588

铁杆木虫 (著名写手)

愚钝
★
臭水沟(金币+1): 谢谢参与~~ 2011-05-31 18:23:50
引用回帖:
Originally posted by 蓝铅笔 at 2011-05-31 16:27:48:
想做附件的图，即在原图中引出小框图对局部坐标进行放大
附件是从一篇论文中截的，不知道用matlab能不能画出来，或者推荐其他软件实现这个功能也行

不知道有没有牛人能用MATALB实现么~~~
我感觉 把两个图分别画出来，再用其他软件搞一下就好了，比如，ppt WORD visio  Photoshop 等~~~
赞一下(1人) 回复此楼
[url=http://weibo.com/u/2577306830?s=6uyXnP][img]http://service.t.sina.com.cn/widget/qmd/2577306830/fa2fdb00/1.png[/img][/url]
3楼2011-05-31 18:08:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiegangmai

版主 (职业作家)

我没头衔

优秀版主优秀版主优秀版主

【答案】应助回帖

★ ★ ★
臭水沟(金币+3): 谢谢参与~~ 2011-06-01 08:20:09
蓝铅笔(金币+5): 你的回答最详细，奖励给你 2011-06-01 09:11:37
引用回帖:
Originally posted by 蓝铅笔 at 2011-05-31 16:27:48:
想做附件的图，即在原图中引出小框图对局部坐标进行放大
附件是从一篇论文中截的，不知道用matlab能不能画出来，或者推荐其他软件实现这个功能也行

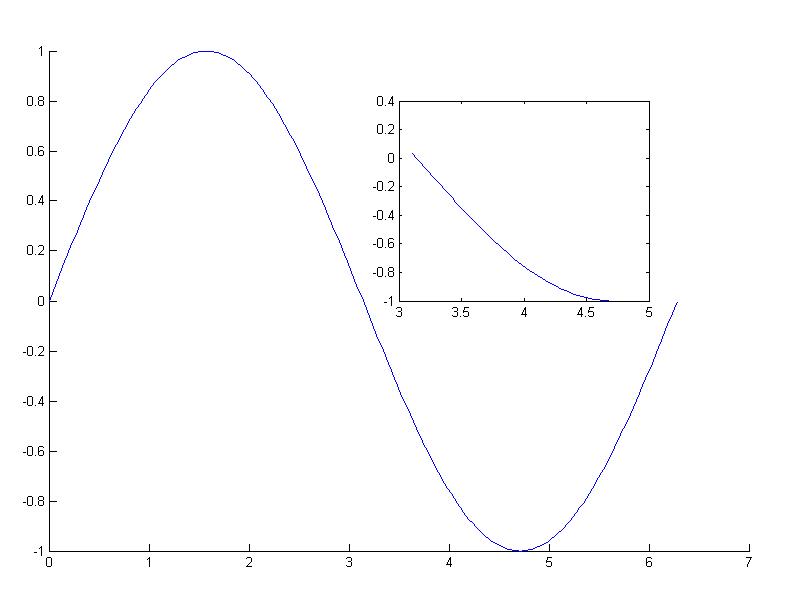

大概做了一下，应该可以实现：
CODE:
x = 0 : pi / 100 : 2 * pi;
y = sin( x );

hfig = figure( 'Name', 'Axis in Axis', 'Units', 'pixels', 'position', [ 50, 50, 800, 600 ] );
haxis1 = axes( 'parent', hfig, 'Units', 'pixels',  'position', [ 50, 50, 700, 500 ] );
haxis2 = axes( 'parent', hfig, 'Units', 'pixels',  'position', [ 400, 300, 250, 200 ] );

hplot1 = plot( x, y );
set( hplot1, 'parent', haxis1 );

hplot2 = plot( x( 100 : 150 ), y( 100: 150 ) );
set( hplot2, 'parent', haxis2 );
赞一下(2人) 回复此楼
明德厚学、求是创新
4楼2011-05-31 21:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

信彼南山

木虫 (著名写手)
★
臭水沟(金币+1): 谢谢参与~~ 2011-06-01 08:20:28
画肯定没问题，不过我觉得没有必要用matlab实现
你完全可以弄2个图，在画图板里面拼上就是了么
赞一下(1人) 回复此楼
5楼2011-05-31 23:01:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝铅笔

铁虫 (初入文坛)
引用回帖:
Originally posted by wjx0162 at 2011-05-31 18:05:11:
可以，先画第一张图，再开第二张图，修改X轴范围。

讲的不是很清楚，谢谢了
赞一下 回复此楼
闻道有先后，术业有专攻
6楼2011-06-01 09:12:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝铅笔

铁虫 (初入文坛)
引用回帖:
Originally posted by lds588 at 2011-05-31 18:08:13:
不知道有没有牛人能用MATALB实现么~~~
我感觉 把两个图分别画出来，再用其他软件搞一下就好了，比如，ppt WORD visio  Photoshop 等~~~

用其他软件可以实现的，不过还是用一个实现比较方便
赞一下 回复此楼
闻道有先后，术业有专攻
7楼2011-06-01 09:13:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝铅笔

铁虫 (初入文坛)
引用回帖:
Originally posted by 信彼南山 at 2011-05-31 23:01:27:
画肯定没问题，不过我觉得没有必要用matlab实现
你完全可以弄2个图，在画图板里面拼上就是了么

用画图也是可以实现的
赞一下 回复此楼
闻道有先后，术业有专攻
8楼2011-06-01 09:14:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangyuewu08

木虫 (著名写手)
版主果然厉害，学习了
赞一下 回复此楼
往事并不如烟
9楼2011-06-01 21:09:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ocnzhao

木虫 (正式写手)

游戏
★
臭水沟(金币+1): 谢谢应助~~ 2011-06-10 10:34:57
能实现，只要在主图界面里上方工具栏里的工具添加一个子图就可以了，选取你要的数据即可
赞一下(1人) 回复此楼
数学软件交流群84998420
10楼2011-06-10 10:33:20
