[交流] 好奇怪的铁电测试结果

前些天我拿我们实验室的一个样品进行了铁电测试，结果好奇怪，热切盼望哪位大侠帮忙说明一下，结果如图所示

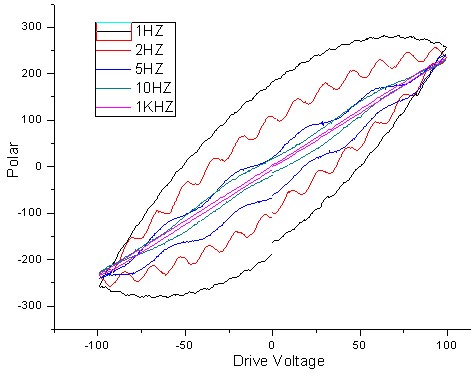

一个是不同频率的回线，问题是频率改变，回线的形状变化怎么那么大呢？

一个是同一频率不同电压下的回线。这个就更奇怪了！


这样的结果是不是可以断定所测到的信号不是源于铁电性能了？看了一些文献，说电极处的空间电荷什么的也会造成铁电假象，会不会是这个原因呢？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-05-22 22:06:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

紫荆空间

银虫 (著名写手)
★ ★ ★
sunyong1986(金币+1):谢谢参与
shecf(金币+2): 谢谢提供个人见解 2011-05-28 08:15:27
个人理解：
频率不同，施加在样品上电压的时间不同，即单位周期内极化的时间不同，电滞回线也就不同。频率越小，电滞回线表现出来的极化越大，就第一个如图所示吧。
第二个图感觉加的电压不够。
赞一下(3人) 回复此楼
7楼2011-05-23 14:19:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

kksky

铁杆木虫 (文坛精英)
★
sunyong1986(金币+1):谢谢参与
无铁电性
回复此楼
2楼2011-05-22 23:43:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mse507

木虫 (正式写手)
★ ★
sunyong1986(金币+1):谢谢参与
zhaohaixing(金币+1): 谢谢回答，鼓励多做交流~ 2011-05-23 11:53:47
薄膜漏电严重
回复此楼
3楼2011-05-23 09:42:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunyong1986

新虫 (小有名气)
引用回帖:
Originally posted by mse507 at 2011-05-23 09:42:57:
薄膜漏电严重

这曲线看得我晕乎乎的，哪里可以看出来是漏电啊？能不能说的详细一点啊？
赞一下 回复此楼
4楼2011-05-23 10:46:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jingjing321

银虫 (正式写手)
★
sunyong1986(金币+1):谢谢参与
建议把频率调大点
赞一下(1人) 回复此楼
5楼2011-05-23 14:05:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jingjing321

银虫 (正式写手)
★
zhaohaixing(金币+1): 谢谢参与，回答不错~ 2011-06-04 18:31:53
引用回帖:
Originally posted by sunyong1986 at 2011-05-23 10:46:04:
这曲线看得我晕乎乎的，哪里可以看出来是漏电啊？能不能说的详细一点啊？

电滞回线那么胖就是漏电特征
赞一下(1人) 回复此楼
6楼2011-05-23 14:07:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunyong1986

新虫 (小有名气)
★
zhaohaixing(金币+1): 鼓励交流，谢谢参与~ 2011-06-04 18:32:13
引用回帖:
Originally posted by jingjing321 at 2011-05-23 14:05:06:
建议把频率调大点

这里用的最大频率为1khz，回线已经快成为一条直线了，请问这样的线还算不算电滞回线，能不能反应铁电特征，怎么观察不到饱和呢？
赞一下(1人) 回复此楼
8楼2011-05-23 20:19:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

50shijing

金虫 (小有名气)
★
sunyong1986(金币+1):谢谢参与
你这个是用什么仪器测得？
赞一下(1人) 回复此楼
9楼2011-05-27 18:03:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guody

铁杆木虫 (正式写手)
★ ★
sunyong1986(金币+1):谢谢参与
shecf(金币+1): 谢谢参与讨论~ 2011-05-28 08:15:59
好好制备电极后再测试吧
没有电极和有电极的效果完全不同的
赞一下(2人) 回复此楼
10楼2011-05-27 20:30:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guody

铁杆木虫 (正式写手)
★ ★ ★
shecf(金币+3): 谢谢参与讨论，辛苦啦 2011-05-28 08:16:38
sunyong1986(金币+5): 2011-05-29 10:48:38
引用回帖:
Originally posted by sunyong1986 at 2011-05-23 20:19:49:
这里用的最大频率为1khz，回线已经快成为一条直线了，请问这样的线还算不算电滞回线，能不能反应铁电特征，怎么观察不到饱和呢？

你这两个图根本就不算什么回线，从测试结果来判断：完全没有制备电极，靠探针压在上面当做电极。如果你的薄膜铁电性能非常强，比如PZT，那么可以测试出来一定的结果；但是一旦铁电性能较弱，那么仪器获得的信号就很弱。那么就可以解释你的图1。
为什么会出现图1这样的结果呢，铁电信号很弱的时候，其他电磁波，比如附近的交流电产生的电磁波，都会影响你的测试结果，从你的图中可以明显看到正弦波的形状。也就是图1根本就不算电滞回线
至于图2，你加了很高的电压，但是由于没有制备电极，或者下电极是导电氧化物，而它的导电性能不佳，则会出现：虽然你加了很高电压，但是实际在铁电膜上承受的电压很小，大部分被分担在其他部分，这样的论述你可以找到相关的文献。即使你再增加电压，对于希望测得好的回线来说，也是基本不可能的。
赞一下(1人) 回复此楼
11楼2011-05-27 20:39:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ninezero

新虫 (小有名气)
★ ★
sunyong1986(金币+1):谢谢参与
shecf(金币+1): 谢谢提供信息 2011-05-28 08:16:55
sunyong1986(金币+3): 2011-05-29 10:49:31
请阅读 电子科技大学，张树人，刘劲松 Phys Lett A 上的文章
赞一下(2人) 回复此楼
12楼2011-05-27 22:58:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunyong1986

新虫 (小有名气)
引用回帖:
Originally posted by guody at 2011-05-27 20:39:23:
你这两个图根本就不算什么回线，从测试结果来判断：完全没有制备电极，靠探针压在上面当做电极。如果你的薄膜铁电性能非常强，比如PZT，那么可以测试出来一定的结果；但是一旦铁电性能较弱，那么仪器获得的信号 ...

谢谢，高手啊，呵呵，理解一些了。
赞一下 回复此楼
13楼2011-05-29 10:49:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guody

铁杆木虫 (正式写手)
★
zhaohaixing(金币+1): 谢谢参与~ 2011-06-04 18:32:36
引用回帖:
Originally posted by sunyong1986 at 2011-05-29 10:49:19:
谢谢，高手啊，呵呵，理解一些了。

不算什么高手

多测试一下，你就会发现规律的
制备电极非常关键，如果实验室条件有限，可以找其他组的人帮忙
我感觉你和我以前的经历很像，看见你的图，就想起了以前的我
呵呵，加油吧
赞一下(1人) 回复此楼
14楼2011-05-30 19:54:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blue.wh

铁杆木虫 (知名作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
Originally posted by guody at 2011-05-27 20:39:23:
你这两个图根本就不算什么回线，从测试结果来判断：完全没有制备电极，靠探针压在上面当做电极。如果你的薄膜铁电性能非常强，比如PZT，那么可以测试出来一定的结果；但是一旦铁电性能较弱，那么仪器获得的信号 ...

膜拜一下，向您多学习了，呵呵
赞一下(1人) 回复此楼
15楼2011-06-07 15:19:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

在天涯

铁杆木虫 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
应该是假象，在低频测得的结果一般是假象。
赞一下 回复此楼
16楼2012-08-29 22:31:14
