[交流] 【求助】铁电测试的数据上的一些疑问 已有1人参与

想请教一下，电性测试的电滞回线数据，下面有几个值，Pmax，Pr，-Pr，我理解的是极化强度的最大值和剩余极化强度，但是又觉得不对，因为发现部分数据里面的Pmax要较Pr小，请问是怎么回事？应该怎么理解这几个数据的含义呢？？？
盼指教！！！
还有offset是什么指哪方面的偏移量？

有一个数据时这样的：
PMax (礐/cm2):                7.68e-001
Pr (礐/cm2):                2.23e+000
-Pr (礐/cm2):                -2.31e+000
Vc:                        3.45e+002
-Vc:                        -4.02e+002
Offset (礐/cm2):                        1.27e+000

[ Last edited by lidan0123 on 2010-9-9 at 19:34 ]
回复此楼

» 收录本帖的淘帖专辑推荐

表征方法

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2010-09-09 19:29:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

diwunju

铁杆木虫 (正式写手)
★ ★
guxue(金币+2):鼓励交流 2010-09-10 08:26:26
lidan0123(金币+2):谢谢 2010-09-10 10:04:34
这应该是严重漏电的情况，你拿一个电阻测一下就是这样，Pmax几乎是0。你加的电压不算太大，但是如果天气比较潮湿，最好还是把样品泡在硅油里，否则空气很容易击穿。

offset当然是纵向的偏移，你看单位就知道。这个偏移是因为你用虚地模式测回线时，极化值是通过对电流的积分得到的，在测量之前积分电容被清零，得到的回线都是从坐标原点开始的，机器默认的做法是取积分得到的Pmax和-Pmax的中点平移一下，显示得到的回线Pmax总是上下对称的。如果你想体会一下没有offset的原始数据，可以在软件里把offset关掉的。

[ Last edited by diwunju on 2010-9-10 at 08:15 ]
赞一下(2人) 回复此楼
2楼2010-09-10 08:14:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lidan0123

银虫 (正式写手)
★
enquan123(金币+1):鼓励交流！ 2010-09-10 11:20:51
引用回帖:
Originally posted by diwunju at 2010-09-10 08:14:09:
这应该是严重漏电的情况，你拿一个电阻测一下就是这样，Pmax几乎是0。你加的电压不算太大，但是如果天气比较潮湿，最好还是把样品泡在硅油里，否则空气很容易击穿。

offset当然是纵向的偏移，你看单位就知道。 ...

哦，谢谢，有点明白了，还是材料漏电大的原因影响。关于改善漏电有哪些好的建议呢？？？？
赞一下(1人) 回复此楼
3楼2010-09-10 10:08:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liangkuai

木虫 (小有名气)
★
guxue(金币+1):鼓励交流 2010-09-10 15:29:39
lidan0123(金币+1): 2010-09-10 16:43:43
引用回帖:
Originally posted by lidan0123 at 2010-09-10 10:08:14:

哦，谢谢，有点明白了，还是材料漏电大的原因影响。关于改善漏电有哪些好的建议呢？？？？

掺杂，改善烧结温度~~~
赞一下(1人) 回复此楼
4楼2010-09-10 13:58:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lidan0123

银虫 (正式写手)
请问是否烧结温度越高，致密性越好？
赞一下 回复此楼
5楼2010-09-10 16:43:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guxue

专家顾问 (知名作家)

学习使人进步
引用回帖:
Originally posted by lidan0123 at 2010-09-10 16:43:36:
请问是否烧结温度越高，致密性越好？

不一定，过高会挥发的。
赞一下 回复此楼
青出于蓝而胜于蓝
6楼2010-09-10 18:13:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fly_feiyu

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你要仔细阅读铁电测试仪用户文档上对Pmax和Pr等的定义

Pmax和-Pmax是指电压在+max和-max时的极化强度，如果你的材料漏导太大，得到的电滞回线会有沉头的现象，更恶劣的情况是个大鼓包。此时显然Pmax会比Pr要小

Pr和-Pr指电压从max逐步减小到0时的极化强度，即剩余极化强度。

漏导太大有一些原因：1 样品不致密，2样品损耗很大，3样品是偏离化学计量比导致缺陷很多……
赞一下(1人) 回复此楼
7楼2012-04-29 18:14:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guo_kaixin

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

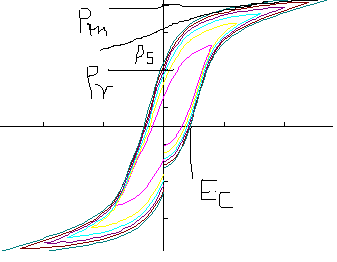

如图
【求助】铁电测试的数据上的一些疑问
赞一下 回复此楼
8楼2016-03-01 20:13:35
