求力学高手帮忙算应力大小问题
|

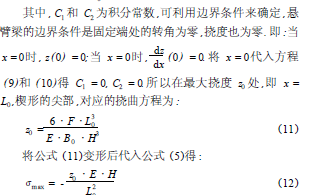

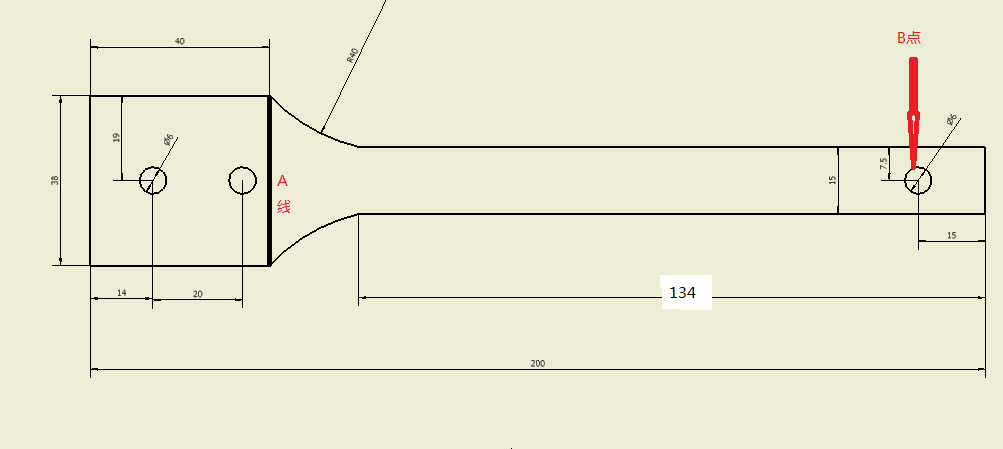

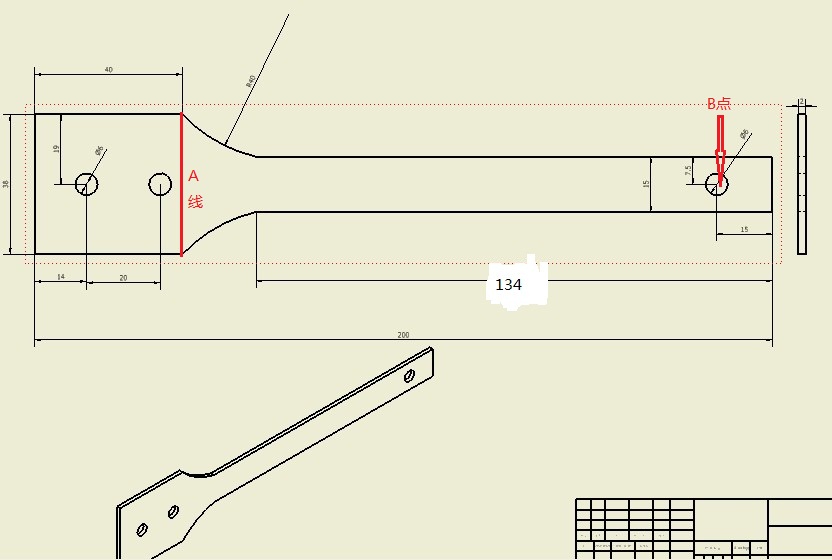

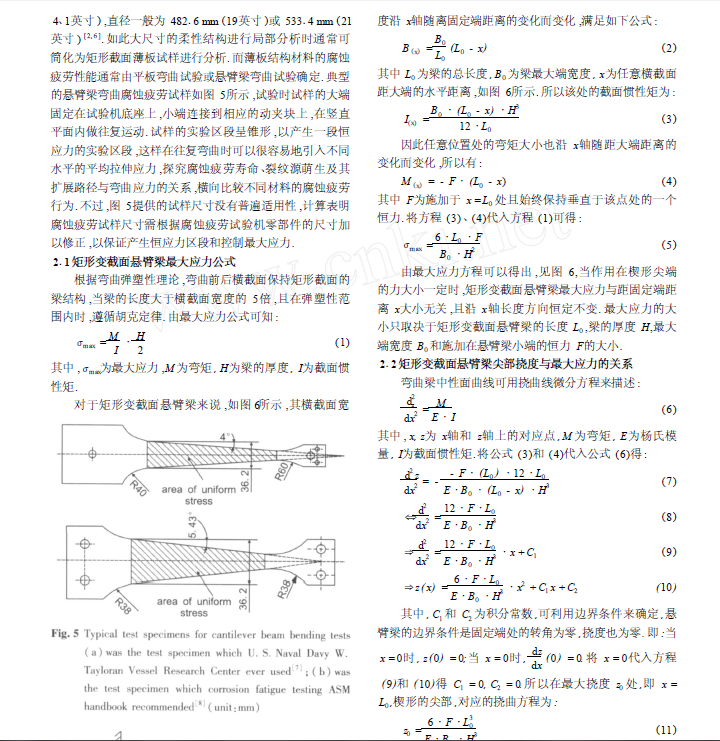

如下图：试样总长度200mm，左边两个孔用螺栓固定，右边孔B上施加力F，将试样往下压振幅Z；试样厚度h 2mm，其他尺寸：红线A以右长度L 160mm，宽度b 15mm，材料弹性模量E。现在的问题是若使B点下压Z 10mm，一直到A线处下压为0 mm，求红线A以右到B点每点所受到的力 δ？最好给出公式,特别是圆弧段所受到的力  另附参考   另本人QQ469470910，email:tklee1008@163.com [ Last edited by tklee1008 on 2011-5-15 at 10:01 ] |
