应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 功能材料 » 基础研究 » 【求助】导电机制问题
101/1返回列表
查看: 2085  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xianke5199

木虫 (著名写手)

[交流] 【求助】导电机制问题

各位虫友，如何判断 热激活导电机制和変程跳跃机制？
在多晶样品或者颗粒系统（granular systems）中，电阻与温度T的-1/2的关系在什么文献中能找到，哪位朋友见过，帮个忙啊？感激不尽。



感谢你的回复，下面是这句话如何理解啊
As I have mentioned in my previous report, T^1/2 behavior can be commonly found in granular systems with energy barrier distributions, where thermal activation dominates the transport.

[ Last edited by xianke5199 on 2011-3-2 at 16:59 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-03-02 14:18:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

break100

金虫 (小有名气)
xianke5199(金币+2): 2011-03-02 16:57:17
Phys. Rev. Lett. 31, 44–47 (1973)
Hopping Conductivity in Granular Metals
颗粒体系中的1/2,大部分文章引用这个解释。
赞一下 回复此楼
2楼2011-03-02 14:30:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

break100

金虫 (小有名气)
★ ★
xianke5199(金币+4): 2011-03-02 20:11:50
lpszk(金币+2): 谢谢参与 2011-03-04 10:09:00
字面意思就不说了，你的问题其实有物理概念不清晰的地方。所有跟温度成指数关系的电输运机制都是热激活，也就是热能作为载流子的激活能。只不过是T的次方数不同，有-1，-1/2,-1/4等等。其中-1最容易理解，一般就是费米分布。-1/2,-1/4都有变程跃迁的解释，只不过是模型不同。文献中是说热能作为激活能，克服颗粒中的库伦能，使载流子输运。由于颗粒有体积分布，所以库伦能有分布，所以提到energy barrier distributions
赞一下(2人) 回复此楼
3楼2011-03-02 19:31:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xianke5199

木虫 (著名写手)
非常感谢break100的解答，我的物理概念确实比较模糊。谢谢！
赞一下 回复此楼
4楼2011-03-02 20:15:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xianke5199

木虫 (著名写手)
引用回帖:
Originally posted by break100 at 2011-03-02 19:31:29:
字面意思就不说了，你的问题其实有物理概念不清晰的地方。所有跟温度成指数关系的电输运机制都是热激活，也就是热能作为载流子的激活能。只不过是T的次方数不同，有-1，-1/2,-1/4等等。其中-1最容易理解，一般就是 ...

不好意思，再请教下，如何理解下面的一句话      The linear plot in
the main panel indicates that the dominant conduction mechanism is one-dimensional variable range hopping (VRH) rather than thermal activation-type over this temperature range (115–300 K).    J. Phys.: Condens. Matter 18 (2006) 3745–3752

谢谢
赞一下 回复此楼
5楼2011-03-02 20:37:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

break100

金虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
xianke5199(金币+2): 2011-03-02 21:19:10
1D变程跃迁是1/2次方，热激发在这里指1次方。根据mott的变程跃迁理论，变程跃迁的温度次方数为1//1+d,就是说2D为1/3，3D就是1/4。
赞一下(3人) 回复此楼
6楼2011-03-02 20:43:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xianke5199

木虫 (著名写手)
引用回帖:
Originally posted by break100 at 2011-03-02 20:43:10:
1D变程跃迁是1/2次方，热激发在这里指1次方。根据mott的变程跃迁理论，变程跃迁的温度次方数为1//1+d,就是说2D为1/3，3D就是1/4。

兄弟真是牛人，佩服。固体物理学的很好啊，呵呵。我还有个问题，不好意思啊。我的一篇文章的审稿人所问的问题，我的材料是大块，测量了其电阻，我用拟合的办法觉得电阻与温度的-1/2次方成正比，所以我说是1D的VRH，但是审稿人说这种电阻与温度关系在颗粒体系（应该主要是颗粒膜吧，我的理解有误吧？）中很常见，让我们提供1D VRH的证据。再就是，1D VRH的1/2次方与颗粒体系中的1/2次方有什么区别啊？谢谢了。跟你学习下。
赞一下 回复此楼
7楼2011-03-02 21:11:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

break100

金虫 (小有名气)
xianke5199(金币+2): 2011-03-02 21:40:20
我觉得审稿人说的很有道理，1D输运很难得到吧。颗粒体系中的1/2模型就是沈平的那篇文章，电子在颗粒间输运的方式是隧穿输运，热能克服的是由颗粒尺寸引起的库伦能，由于库伦能有分布，所以统计平均的结果就是1/2。
赞一下(1人) 回复此楼
8楼2011-03-02 21:21:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xianke5199

木虫 (著名写手)
引用回帖:
Originally posted by break100 at 2011-03-02 21:21:46:
我觉得审稿人说的很有道理，1D输运很难得到吧。颗粒体系中的1/2模型就是沈平的那篇文章，电子在颗粒间输运的方式是隧穿输运，热能克服的是由颗粒尺寸引起的库伦能，由于库伦能有分布，所以统计平均的结果就是1/2。

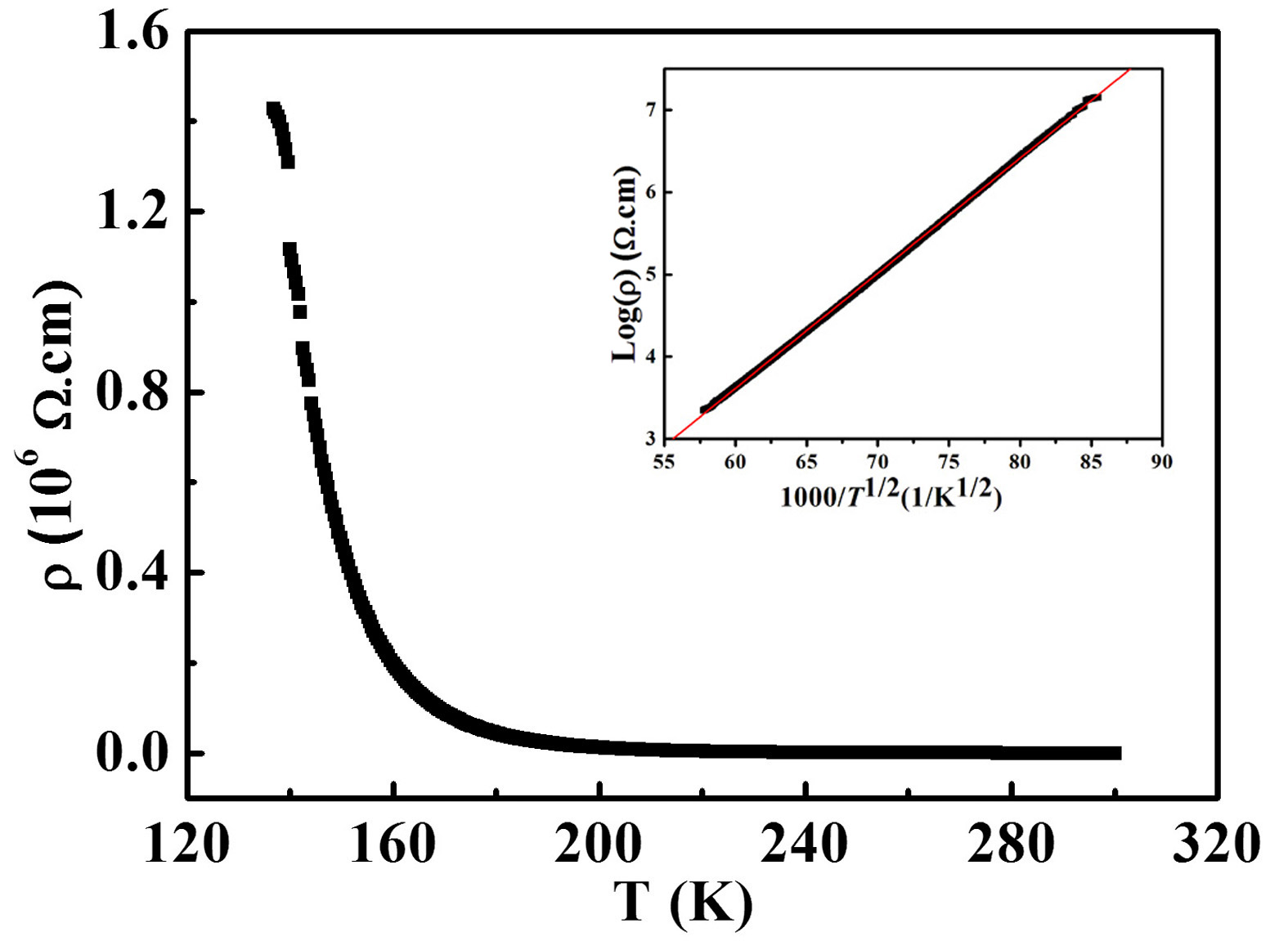

我的实验结果如下，兄台帮我看看。编辑给规定的日期快到了，所以这个问题要马上解决，这是第二次修改，审稿人就是这么一个问题。我该如何回复他呢。
赞一下 回复此楼
9楼2011-03-02 21:39:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pony123456

铁虫 (正式写手)
★
xianke5199(金币+1):谢谢参与
xianke5199(金币+2): 感谢你的回复，还有个问题，就是有这种-1/2的关系一定是1DVRH或者ES-VRH吗？这种关系在掺杂半导体或者颗粒体系中常见，VRH机制在块体材料中可以出现吧。谢谢 2011-03-09 21:24:27
引用回帖:
Originally posted by xianke5199 at 2011-03-02 21:39:21:
我的实验结果如下，兄台帮我看看。编辑给规定的日期快到了，所以这个问题要马上解决，这是第二次修改，审稿人就是这么一个问题。我该如何回复他呢。

不知道你的材料体系是什么，关于T^(-1/2)体系，可能是1DVRH，也可能是 Efros-Shklovskii variable-range hopping（ES-VRH），主要是看你的体系中是否存在有较强的电子相互作用，Mott的变程跳跃体系理论是在体系电子相互作用可以忽略的情况下。如果不能忽略电子的相互作用，那么就是第二种导电机制。这个可以通过变温的I-V曲线看出来，如果做微分电导，那么可以看出在偏压附近有个gap。如果没有就是1DVRH。
赞一下(5人) 回复此楼
10楼2011-03-07 21:41:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 xianke5199 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 一志愿郑大材料学硕298分，求调剂 +5 wsl111 2026-03-01 5/250 2026-03-01 23:45 by 暮雨星晴
[考研] 材料化工调剂 +12 今夏不夏 2026-03-01 13/650 2026-03-01 23:32 by L135790
[考研] 292求调剂 +6 yhk_819 2026-02-28 6/300 2026-03-01 23:23 by 向上的胖东
[考研] 0854复试调剂 276 +3 wmm9 2026-03-01 3/150 2026-03-01 23:13 by 热情沙漠
[基金申请] 成果系统访问量大，请一小时后再尝试。---NSFC啥时候好哦，已经两天这样了 +4 NSFC2026我来了 2026-02-28 4/200 2026-03-01 22:37 by 铁门栓
[考研] 材料类求调剂 +10 wana_kiko 2026-02-28 12/600 2026-03-01 22:10 by 海嵙Y
[考研] 0805总分292，求调剂 +7 幻想之殇 2026-03-01 7/350 2026-03-01 21:22 by 公瑾逍遥
[考研] 高分子化学与物理调剂 +6 好好好1233 2026-02-28 12/600 2026-03-01 19:48 by 好好好1233
[考研] 306分材料调剂 +4 chuanzhu川烛 2026-03-01 5/250 2026-03-01 19:48 by 无际的草原
[考研] 298求调剂 +6 axyz3 2026-02-28 6/300 2026-03-01 19:00 by 18137688336
[考研] 0856材料求调剂 +11 hyf hyf hyf 2026-02-28 12/600 2026-03-01 18:57 by 18137688336
[考研] 化工专硕348，一志愿985求调剂 +5 弗格个 2026-02-28 8/400 2026-03-01 17:25 by sunny81
[考研] 化工专硕342，一志愿大连理工大学，求调剂 +3 kyf化工 2026-02-28 4/200 2026-03-01 16:49 by yywzz
[考研] 311求调剂 +6 亭亭亭01 2026-03-01 6/300 2026-03-01 15:41 by 324616
[考研] 302材料工程求调剂 +4 Doleres 2026-03-01 5/250 2026-03-01 11:52 by liqiongjy
[考研] 调剂 +3 简木ChuFront 2026-02-28 3/150 2026-03-01 11:46 by 王伟要上岸啊
[考研] 317一志愿华南理工电气工程求调剂 +6 Soliloquy_Q 2026-02-28 11/550 2026-03-01 11:14 by 歌liekkas
[考博] 博士自荐 +4 kkluvs 2026-02-28 4/200 2026-03-01 10:19 by 馥安馥安
[考研] 276求调剂 +3 路lyh123 2026-02-28 4/200 2026-02-28 19:45 by 路lyh123
[高分子] 求环氧树脂研发1名 +3 孙xc 2026-02-25 11/550 2026-02-28 16:57 by ichall
信息提示
关闭
请填处理意见
关闭
