【请教】高分子PCL晶体的高分辨TEM解析
|

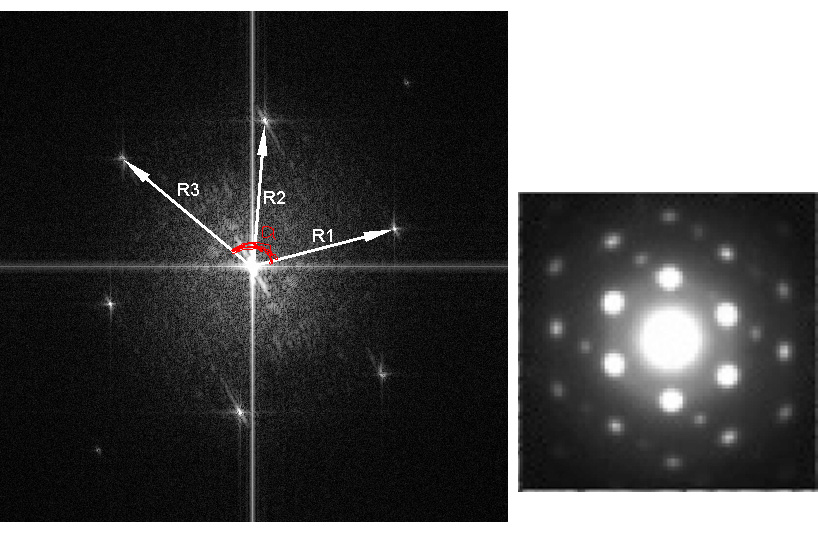

各位虫友，最近我研究PCL的结晶，得到了一种纳米级的PCL晶体，并通过高分辨TEM观察到明显的衍射条纹，FFT后得到衍射斑点（见附件左图），我想知道此斑点属于哪个晶带轴。我是晶体方面的新手，所以不知道该如何解析。通过查阅文献，我看到有别人做的PCL晶体的选取电子衍射斑点（右图）与我的极其相似，我测量并计算了以下R1/R3 、R1/R2和角度a, 两个图基本吻合。在文献中，其原文写道“they（右图）indicate the presence of flat-on lamellae since all the diffraction spots correspond to the (hk0) projection of the reciprocal lattice of the structure of PCL; therefore, the PCL chains are oriented normal to the substrate surface.”。我想请问的是，如果两图的R1/R3 、R1/R2和角度a都具有类似的值，我是不是就能确定左图的衍射斑点也是来自（hk0）晶面族呢？ [ Last edited by nash603 on 2011-3-23 at 21:19 ] |
