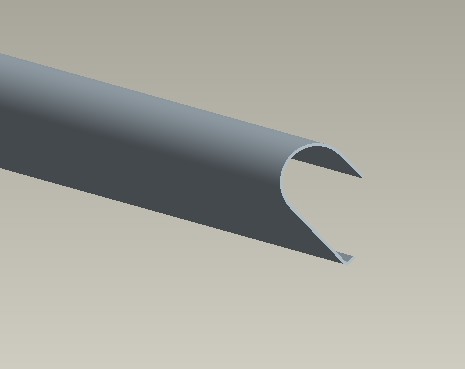

[交流] 【求助】这种钣金件如何加工

» 猜你喜欢

南京航空航天大学院士团队招生能源方向博士已经有1人回复
金属材料论文润色/翻译怎么收费? 已经有174人回复

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

求助如何加工出来这种零件！！已经有21人回复
请问图中所示的部件可以用钣金件卷曲后焊接成型吗？已经有10人回复
钣金件设计国标或相应的标准已经有3人回复
金属的成形性与塑性有啥区别，求高人指点。已经有19人回复
请问哪有卖超声波测厚仪的，精度0.001mm，用于测量钣金件厚度的？已经有4人回复
西安或北京地区做材料加工、测试与分析的地方？已经有7人回复
焊接件加工处理工艺与质量检测失效分析技术及金相图谱实用手册已经有474人回复
【求助】急急急如何在盐碱地开发这种方向中运用免疫组化技术已经有10人回复

» 抢金币啦！回帖就可以得到:
查看全部散金贴

1楼2011-01-25 11:14:10

匿名

用户注销 (知名作家)

本帖仅楼主可见

2楼2011-01-25 23:15:11

已阅申请机械EPI 回复此楼编辑查看我的主页

oceanfree

银虫 (小有名气)

应助: 0 (幼儿园)
金币: 642.4
帖子: 226
在线: 32小时
虫号: 253548

数控折弯

3楼2011-02-07 19:32:07

agu19851116

铁杆木虫 (著名写手)

应助: 0 (幼儿园)
金币: 5060.1
帖子: 1412
在线: 178.6小时
虫号: 1093381

折弯再折弯

4楼2011-03-15 14:26:57

xuefei038012

木虫 (正式写手)

应助: 0 (幼儿园)
金币: 2265.8
帖子: 322
在线: 90.9小时
虫号: 942148

设计弯曲模，在机械压力机上加工

赞一下(1人)

5楼2011-03-21 19:14:13

carter7138

木虫 (正式写手)

应助: 9 (幼儿园)
金币: 1985.4
帖子: 335
在线: 89.1小时
虫号: 724057

不锈钢啊，设计个模具应该比较方便加工

6楼2011-03-21 19:47:52

tiger2066

金虫 (小有名气)

应助: 0 (幼儿园)
金币: 569.7
帖子: 123
在线: 80.6小时
虫号: 1040865

模子来2次

7楼2011-03-21 20:04:58

woaisunv

铜虫 (小有名气)

应助: 7 (幼儿园)
金币: 101.9
帖子: 66
在线: 15.4小时
虫号: 1598632

★
小木虫(金币+0.5):给个红包，谢谢回帖

0.6的304白钢板,里面弧的直径多少你没写上

赞一下(2人)

8楼2012-02-15 10:32:09

空空偷着学

金虫 (小有名气)

应助: 7 (幼儿园)
金币: 534.2
帖子: 118
在线: 36小时
虫号: 1592390

★
小木虫(金币+0.5):给个红包，谢谢回帖

这也没有尺寸啊这种件一般都是模具冲出来的，前提是数量较多的情况下，也可以用卷板机来折，但是考虑你的壁厚才0.6，难度有点大，不行你就只能拆件了，然后在焊接。你也可以看看能不能用其他结构代替！

赞一下(1人)

9楼2012-02-15 16:22:06

woaisunv

铜虫 (小有名气)

应助: 7 (幼儿园)
金币: 101.9
帖子: 66
在线: 15.4小时
虫号: 1598632

★
小木虫(金币+0.5):给个红包，谢谢回帖

这种东西如果成批量的话,可以用冲压的复合模具一次性完成

赞一下(2人)

10楼2012-02-16 20:36:05

b8340627

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 8.5
帖子: 12
在线: 2.8小时
虫号: 1616110

★
小木虫(金币+0.5):给个红包，谢谢回帖

折弯就可以了，如果精度不要求很高的话。先折弯U型，在折那个小边。

11楼2012-02-17 15:07:52

旮旯天地

木虫 (小有名气)

应助: 1 (幼儿园)
金币: 1760.5
帖子: 238
在线: 319.1小时
虫号: 1407165

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

引用回帖:

1597744楼: Originally posted by woaisunv at 2012-02-16 20:36:05:
这种东西如果成批量的话,可以用冲压的复合模具一次性完成

敢问，定位作如何安排啊？

12楼2012-03-19 10:44:47

woaisunv

铜虫 (小有名气)

应助: 7 (幼儿园)
金币: 101.9
帖子: 66
在线: 15.4小时
虫号: 1598632

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

这个工件短的那边是直边没翻边的，可以在做模具的时候做出一个台子，站短边顶在上面

13楼2012-03-19 18:47:49

yijinxing

铁虫 (初入文坛)

应助: 0 (幼儿园)
金币: 73.5
帖子: 33
在线: 19.4小时
虫号: 1748227

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

这个冲压模具可以做，先折弯圆角半径小的一端，再折弯圆角半径大的另一端，分两道工序

14楼2012-04-21 09:30:12

透过树的阳光

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 4
帖子: 2
在线: 29分钟
虫号: 1663351

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

这个你要综合考虑加工成本和你所具备的加工条件，然后再决定是否需要用冲压模具进行生产。

15楼2012-06-11 15:47:31

godeagle

金虫 (小有名气)

应助: 4 (幼儿园)
金币: 1022.9
帖子: 156
在线: 56.1小时
虫号: 631352

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

折弯、冲压、至于那个先后具体情况而定。

16楼2012-06-12 19:09:15

oldy723

至尊木虫 (正式写手)

应助: 102 (高中生)
金币: 18642.5
帖子: 952
在线: 229.9小时
虫号: 1828206

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

如果只需要1件，可以请板金工用手工制作；如果有合适的批量，可以设计制作专用模具冲压成形；如果需要量特别大，可以在型材轧机上直接轧制。

17楼2012-06-13 09:53:29

wujian1983_83

银虫 (小有名气)

应助: 0 (幼儿园)
金币: 554.8
帖子: 106
在线: 6小时
虫号: 506321

模具冲压出来的吧~~

18楼2012-06-26 09:00:14

binghe1985

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 9
帖子: 2
在线: 23分钟
虫号: 1874673

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

先折直角边，然后磨具压U型边。

19楼2012-09-17 18:18:38

zjj猪

金虫 (小有名气)

应助: 0 (幼儿园)
金币: 1358.5
帖子: 159
在线: 24.9小时
虫号: 610745

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

请您把实际尺寸具体说一说。我这有经验丰富的钣金师傅。

20楼2012-09-18 10:35:52

ymj2008

金虫 (小有名气)

应助: 0 (幼儿园)
金币: 3794
帖子: 87
在线: 46.7小时
虫号: 2022126

可以试试卷板机

21楼2012-09-27 08:59:17

rain8898

银虫 (正式写手)

应助: 6 (幼儿园)
金币: 66.6
帖子: 355
在线: 101.6小时
虫号: 566726

★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
liuqh: 金币+1, 多谢热心回帖 2012-10-06 13:08:15

在实际生产中，是要根据产品的量来定最合适的加工方式的，如果要做个样件的话，就很简单了，钣金敲弯成形就OK了，如果量稍微大点的话，可以考虑做模具压制成形，这个不存在问题，如果量再大点的话，可以考虑定制型材，然后根据实际需要长度，直接锯切下料就好了。

22楼2012-10-05 16:53:41

rgbhtqti

新虫 (初入文坛)

应助: 0 (幼儿园)
帖子: 1
在线: 5.5小时
虫号: 2852360

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

考虑开个模具试试，

23楼2013-12-06 13:06:11

yshi1986

银虫 (初入文坛)

应助: 0 (幼儿园)
金币: 363.5
帖子: 41
在线: 33.5小时
虫号: 1070852

谢谢各位

[ Last edited by yshi1986 on 2013-12-10 at 16:16 ]

24楼2013-12-10 16:15:37

jacktien

铜虫 (小有名气)

应助: 0 (幼儿园)
金币: 2768.5
帖子: 192
在线: 61.4小时
虫号: 2598245

滚压成型

25楼2015-01-07 17:32:58
