[求助] 请问图中所示的部件可以用钣金件卷曲后焊接成型吗？

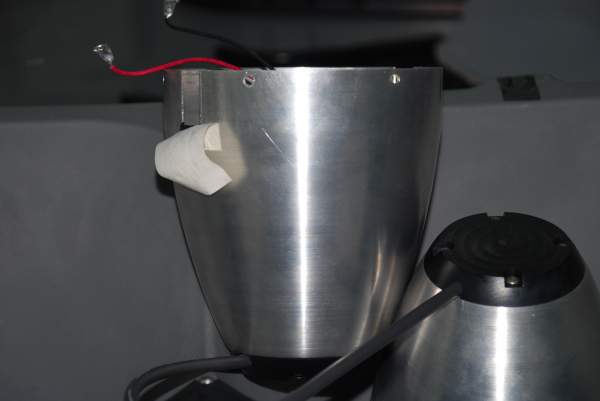

图中所示的部件可以用钣金件卷曲后焊接成型吗？底部那个抛物线怎么做出来？或者还可以用别的加工工艺做出来？
请问图中所示的部件可以用钣金件卷曲后焊接成型吗？
回复此楼

» 猜你喜欢
1楼 2013-07-11 14:50:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

mocean

木虫 (小有名气)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 路一直都在 at 2013-07-11 21:11:12
如果先用线切割将毛坯做成一个圆管形状的再用数控呢？...

太薄，无法装夹。装夹和加工过程都会严重变形，无法加工
赞一下(1人) 回复此楼
落日总在青山外，山高路斜；斯人仍在崎途中，风餐露宿。
6楼2013-07-12 07:03:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shqy1993

铜虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
批量如果大的话，旋压工艺应该比较好。钣金比较困难，焊接倒没有问题。
赞一下(1人) 回复此楼
8楼2013-07-12 22:35:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

mocean

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
这种薄板件一般都是冷冲压的，也可以用钣金卷后焊接，很难看，下料用的放样展开图非常难画和标注尺寸

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
落日总在青山外，山高路斜；斯人仍在崎途中，风餐露宿。
2楼2013-07-11 17:49:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

路一直都在

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by mocean at 2013-07-11 17:49:49
这种薄板件一般都是冷冲压的，也可以用钣金卷后焊接，很难看，下料用的放样展开图非常难画和标注尺寸

如果用数控加工呢？数控里面应该能编辑抛物线方程吧
赞一下 回复此楼
3楼2013-07-11 19:17:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mocean

木虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 路一直都在 at 2013-07-11 19:17:52
如果用数控加工呢？数控里面应该能编辑抛物线方程吧...

你是想用一大块料车成这个形状？太浪费了吧。可以做抛物线。
赞一下 回复此楼
落日总在青山外，山高路斜；斯人仍在崎途中，风餐露宿。
4楼2013-07-11 20:41:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

路一直都在

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by mocean at 2013-07-11 20:41:01
你是想用一大块料车成这个形状？太浪费了吧。可以做抛物线。...

如果先用线切割将毛坯做成一个圆管形状的再用数控呢？
赞一下 回复此楼
5楼2013-07-11 21:11:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

路一直都在

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by mocean at 2013-07-12 07:03:16
太薄，无法装夹。装夹和加工过程都会严重变形，无法加工...

那很有可能是焊接再打磨过
赞一下 回复此楼
7楼2013-07-12 13:03:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shqy1993

铜虫 (初入文坛)

【答案】应助回帖

如果批量大，可以采用旋压工艺直接制造。钣金加焊接的方法，钣金太困难了，焊接倒没问题。
赞一下 回复此楼
9楼2013-07-12 22:36:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

路一直都在

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by shqy1993 at 2013-07-12 22:36:32
如果批量大，可以采用旋压工艺直接制造。钣金加焊接的方法，钣金太困难了，焊接倒没问题。

那是要开模吧？
回复此楼
10楼2013-07-12 22:43:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
