[求助] 求助如何加工出来这种零件！！

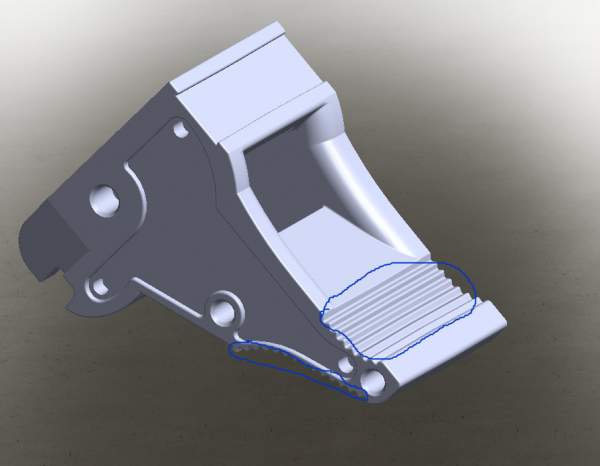

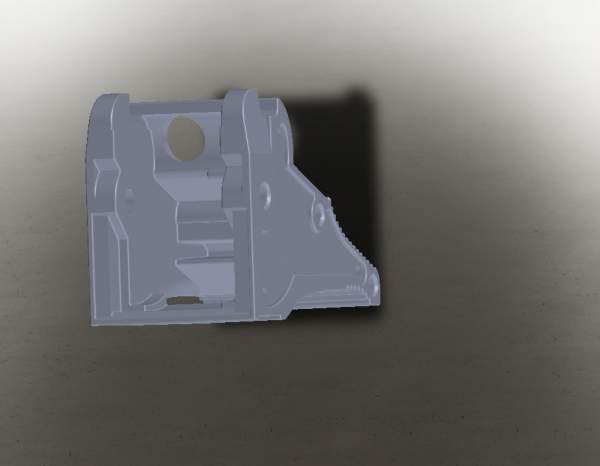

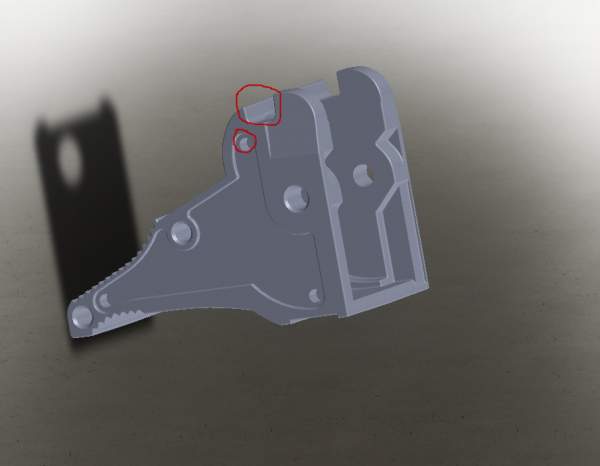

现在已经汇出3D图形，麻烦的是这个零件是一体的，之前考虑机加工，单一的机床恐怕很难加工出来，而且精度可能也不高，不知道数控机床可不可以加工出来，红色是要求高精度的，蓝色表示可以忽略加工要求，图片截的不好，请大家原谅。请大神提出宝贵意见！！非常感谢
求助如何加工出来这种零件！！


求助如何加工出来这种零件！！-1


求助如何加工出来这种零件！！-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
起初，我们被世界选择、赋予各种天性。随后，我们选择世界、挑选各种心境。
1楼 2013-12-04 21:12:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

liuqh

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
楼主的设计思路是有问题的，设计一个零件先要考虑它的工艺性，简单说设计的同时就要考虑怎么加工它，检测它，使用它等；
具体到你这个零件你得指出是什么材料，要求的精度是多少，批量；
如果是批量生产的话单从形状来看，铝合金压铸+机加工是可以做出来的。
赞一下(2人) 回复此楼
2楼2013-12-04 21:58:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duwl58

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
2楼讲的非常有道理，不懂制造的设计是盲目的设计。
根据强度和精度的具体要求，在铸造（塑、铝、铸铁和铸钢等）的基础上钻、铣（刨）加工即可。
赞一下(1人) 回复此楼
老早在机械设计行业工作的初学者
3楼2013-12-05 03:36:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haibin123

禁虫 (小有名气)
感谢参与，应助指数 +1
本帖内容被屏蔽
5楼2013-12-05 07:44:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
这个零件要整体加工，难度较大。看来只有考虑激光快速成型工艺了。
赞一下 回复此楼
4楼2013-12-05 07:39:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqfy1101228

铜虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
kissrain001: 金币+2, ★有帮助, 方法给出不是很确切，需要进一步解答 2013-12-05 15:42:28
这个零件可以先铸造出来，在用数控加工就可以了
赞一下 回复此楼
不抛弃，不放弃！！！
6楼2013-12-05 12:32:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hida915

金虫 (正式写手)

勇敢的心

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
kissrain001: 金币+2, ★有帮助, 提出问题，需要进一步说明 2013-12-05 15:42:03
这样的设计，工艺不好！可以做出来，但你得出点血。。。
赞一下 回复此楼
天道酬勤
7楼2013-12-05 13:32:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissrain001

金虫 (小有名气)

( ⊙ o ⊙ )
引用回帖:
2楼: Originally posted by liuqh at 2013-12-04 21:58:48
楼主的设计思路是有问题的，设计一个零件先要考虑它的工艺性，简单说设计的同时就要考虑怎么加工它，检测它，使用它等；
具体到你这个零件你得指出是什么材料，要求的精度是多少，批量；
如果是批量生产的话单从形 ...

材料就是不锈钢316，304，铝合金都可以，精度要求就是红色那块要高，具体是多少还要看加工时候能达到那种程度吧，请问你说的机加工，是指数控加工吗？如果选用不锈钢，是不是可以通过数控加工出来？
赞一下 回复此楼
起初，我们被世界选择、赋予各种天性。随后，我们选择世界、挑选各种心境。
8楼2013-12-05 15:36:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissrain001

金虫 (小有名气)

( ⊙ o ⊙ )
引用回帖:
5楼: Originally posted by haibin123 at 2013-12-05 07:44:07
单件就3D打印一个吧，金属的，非金属的都有啊。。

不锈钢也可以吗？是不是成本很高啊？
赞一下 回复此楼
起初，我们被世界选择、赋予各种天性。随后，我们选择世界、挑选各种心境。
9楼2013-12-05 15:37:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissrain001

金虫 (小有名气)

( ⊙ o ⊙ )
引用回帖:
6楼: Originally posted by lqfy1101228 at 2013-12-05 12:32:24
这个零件可以先铸造出来，在用数控加工就可以了

但是加工量就几个，铸造是不是有点浪费了？
赞一下 回复此楼
起初，我们被世界选择、赋予各种天性。随后，我们选择世界、挑选各种心境。
10楼2013-12-05 15:40:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 kissrain001 的主题更新
