各位大侠，请教了。
我从事炭纤维方面研究，采用拉曼光谱研究炭纤维表面结构。实验如下：
a. 将未用硼酸浸泡过的炭纤维在一系列温度下高温石墨化，再对各温度下炭纤维的表面进行拉曼光谱分析，拉曼光谱的激光波长为633nm。
b. 将用硼酸浸泡过的炭纤维炭纤维在一系列温度下高温石墨化，再对各温度下炭纤维的表面进行拉曼光谱分析。
实验结果：

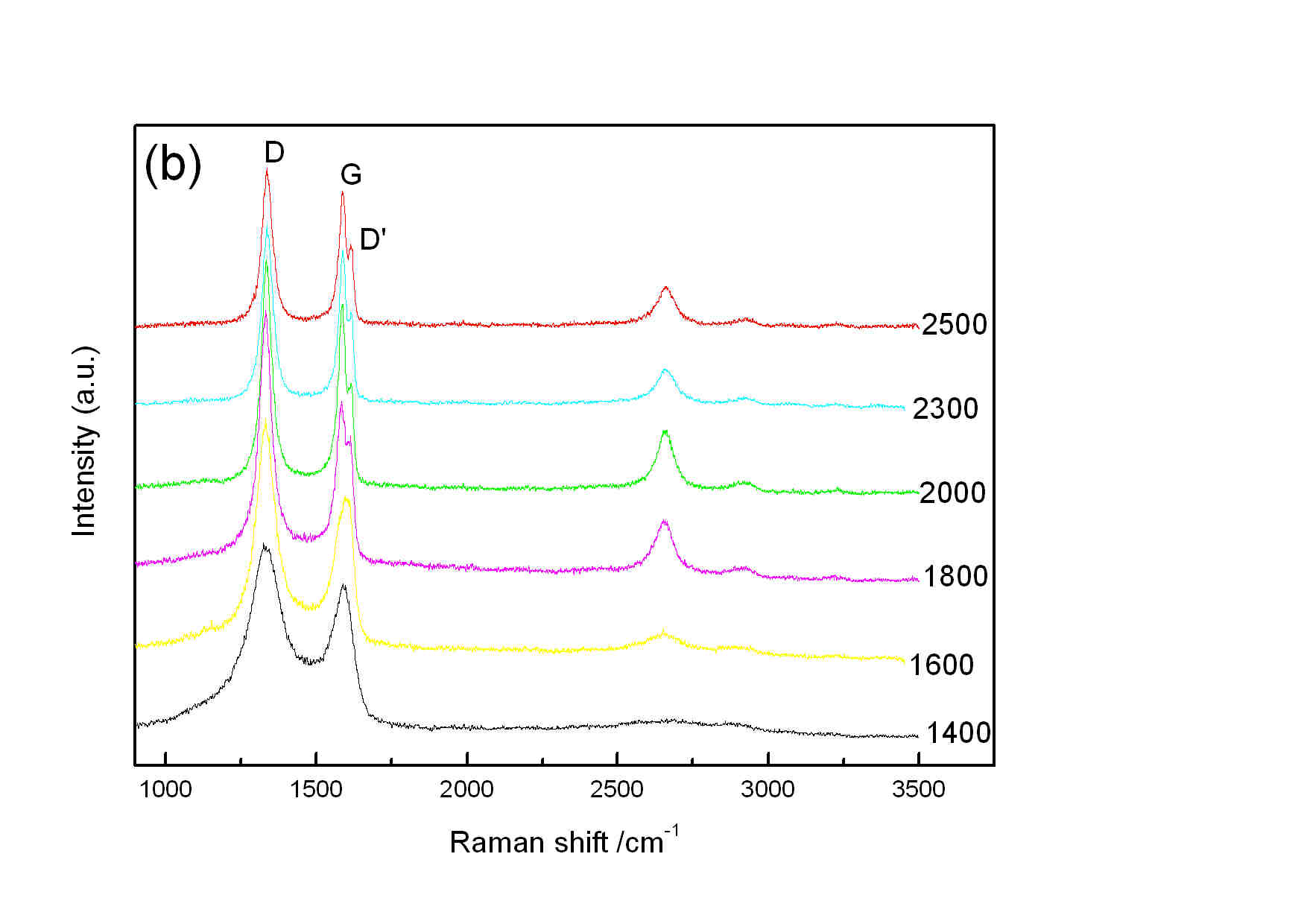

我将实验数据进行处理，并上传图片。图（a）为未渗硼；图（b）为渗硼炭纤维的拉曼光谱。由图得到的结果，发现渗硼的经过2500℃处理后的G峰仍然没有D峰，即R值仍比未渗硼的大，反映渗硼的反而比未渗硼的石墨化程度要低，这个结果与XRD结果矛盾，与文献报道矛盾。老师认为我的结果又问题。我开始还认为是我实验过程出现失误，但是我重复实验3次仍然是如此结果。
请问有没有出现相同现象的情况。不知道是怎么回事，应该怎样分析？敬候赐教。
回复此楼
+1/100
点击这里搜索更多相关资源
