[交流] 【求助】PPMS测量Hall效应的问题

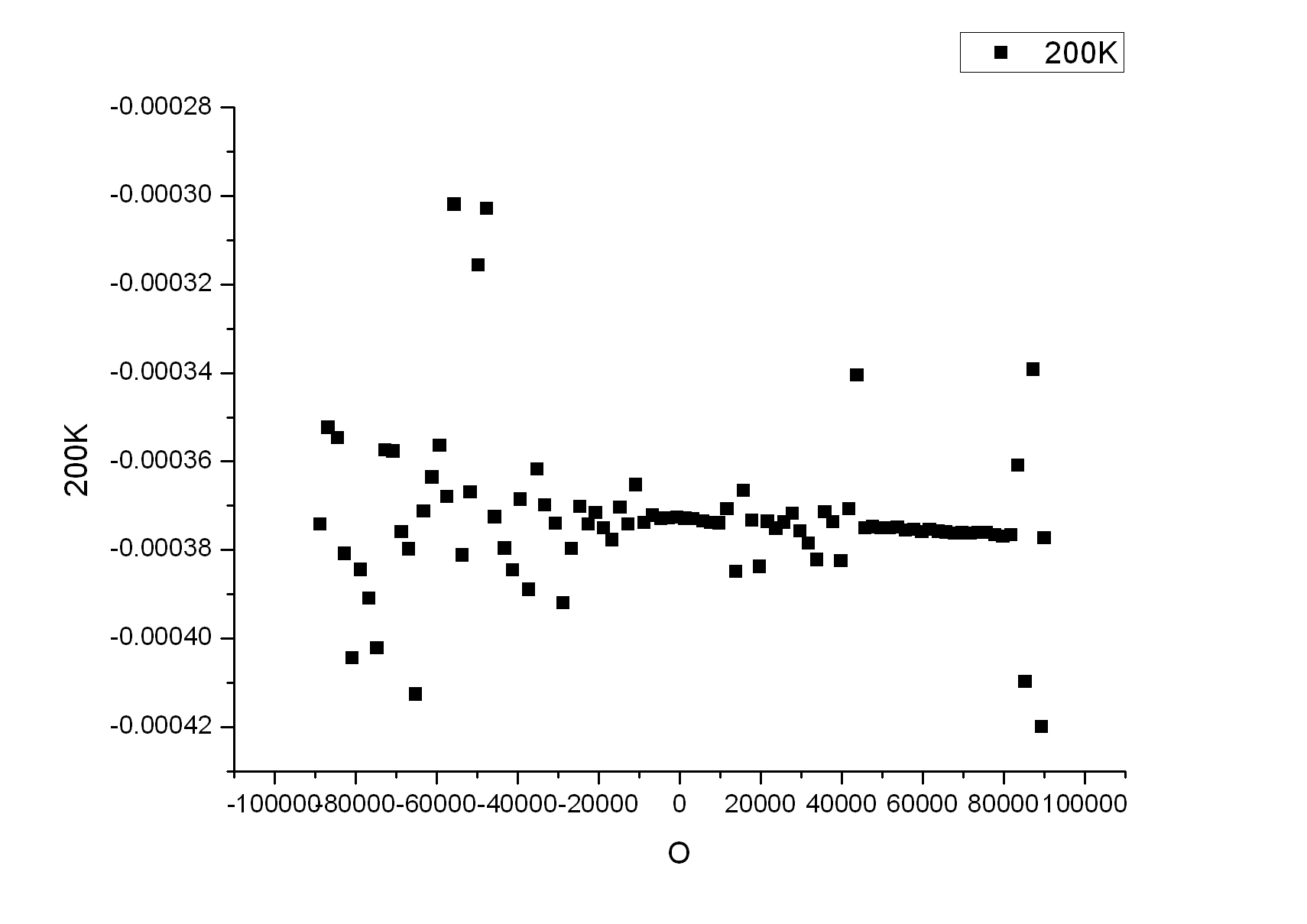

小弟使用PPMS测量Hall效应,4引线法(正负磁场)和5引线法(每个温度balance)都试过,可是测量的数据点很是杂乱。我的样品是多晶的,可是别人测的类似的多晶样品效果确很好,xy方向的Hall电阻率与磁场基本线性关系。PPMS的说明书看了好多遍,也不知道为什么。哪位大侠能帮忙看看。测量的结果都是如下图的情况,同时测量的xx方向的电阻率也是类似的情况,数据根本无法处理。谢谢
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

hawkchai

木虫 (正式写手)


sunmoon641(金币+10): 2011-01-02 13:19:06
可能你的电极做的很差,接触电阻太大了。另外你这个Hall信号不过0,说明两个测电压的电极也没有对准

[ Last edited by hawkchai on 2011-1-2 at 12:32 ]
2楼2011-01-02 12:30:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

sunmoon641

铁虫 (小有名气)


引用回帖:
Originally posted by hawkchai at 2011-01-02 12:30:51:
可能你的电极做的很差,接触电阻太大了。另外你这个Hall信号不过0,说明两个测电压的电极也没有对准

[ Last edited by hawkchai on 2011-1-2 at 12:32 ]

接触电阻大我也觉得有这个可能,我是用银浆连的,没有镀金。不过零没事,因为用的4引线法,正负磁场测的,然后如果测的信号正常一减就行了。
3楼2011-01-02 13:17:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunmoon641

铁虫 (小有名气)


引用回帖:
Originally posted by hawkchai at 2011-01-02 12:30:51:
可能你的电极做的很差,接触电阻太大了。另外你这个Hall信号不过0,说明两个测电压的电极也没有对准

[ Last edited by hawkchai on 2011-1-2 at 12:32 ]

还有你测的时候,是扫磁场还是定磁场测量的?还有是不是用转动样品杆定一个温度磁场然后翻转样品测量会比较好呢?
4楼2011-01-02 13:18:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunmoon641

铁虫 (小有名气)


自己顶一下啊,今天定磁场,正负磁场测了还是不对
5楼2011-04-06 19:10:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunmoon641

铁虫 (小有名气)


自己顶,求大牛,求。。。
6楼2011-04-06 20:49:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

granular

木虫 (著名写手)


你的电流可能给的太小了。如果样品的电阻率很小,建议电流用的大一点。另外 测hall最好用掩模作样品。至于电阻也是乱的,电流给的小的可能性比较大。因为你电流给的小,样品的电阻也小,那么电压信号很小,所以测出来就是乱的。
7楼2011-04-08 04:19:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mpzslyk

新虫 (初入文坛)


it depends on the sample, and your contact
Hardworkingpursuesnotasuccess,butaclearconscience.
8楼2011-04-08 14:11:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

freyalovers

银虫 (小有名气)


你可以把Puck取下来,测试一下几个引脚之间的电阻,还有引脚和样品表面之间的电阻,强烈怀疑你样品的电极接触做的很差,有些样品表面容易氧化,即使你仔细打磨,在涂上银浆之前仍然会快速氧化导致接触电阻变大。仔细寻找一下原因。另外,你的磁场不需要加那么大,正常情况下20000Oe就可以了。如果2T以下都做不出来,增大磁场对你的样品没有多大帮助。
9楼2011-04-09 13:26:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunmoon641

铁虫 (小有名气)


引用回帖:
Originally posted by freyalovers at 2011-04-09 13:26:31:
你可以把Puck取下来,测试一下几个引脚之间的电阻,还有引脚和样品表面之间的电阻,强烈怀疑你样品的电极接触做的很差,有些样品表面容易氧化,即使你仔细打磨,在涂上银浆之前仍然会快速氧化导致接触电阻变大。仔 ...

多谢。我测了,发现确实是涂了银浆以后电阻变大了很多,我后来又先镀金再涂银浆,电阻还是变大很多。我怀疑是我涂银浆习惯涂的比较稠,会使接触电阻变大很多。
10楼2011-04-11 21:55:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sarahzyp

金虫 (小有名气)



小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
1889108楼: Originally posted by freyalovers at 2011-04-09 13:26:31
你可以把Puck取下来,测试一下几个引脚之间的电阻,还有引脚和样品表面之间的电阻,强烈怀疑你样品的电极接触做的很差,有些样品表面容易氧化,即使你仔细打磨,在涂上银浆之前仍然会快速氧化导致接触电阻变大。仔细 ...

请问用什么导线比较好?我用的银丝,经常接触不好,很是头疼,本来那么细的东西就不好接,接不好还要反复的擦掉重接,太折磨人了,请问有没有好一点的办法?
11楼2012-11-08 15:47:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

recentlee

铁虫 (初入文坛)


我们老师用的AB胶,铂线,似乎挺好用
12楼2012-12-07 17:09:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

805079565

新虫 (初入文坛)



小木虫: 金币+0.5, 给个红包,谢谢回帖
样品做的不均匀或者样品磁阻效应太大
13楼2014-12-25 16:24:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木槿兮

新虫 (小有名气)



小木虫: 金币+0.5, 给个红包,谢谢回帖
你好,我想请教下四引线法是用AC模式还是DC模式呀
14楼2022-05-05 21:25:01
