[求助]
请教大神，带隙是DFT计算出来的还是实验测出来的？ 已有3人参与
|
|||
|

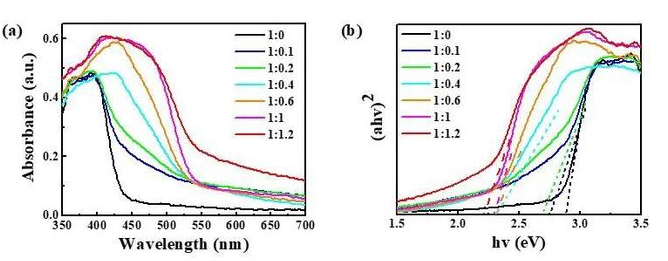

Materials project 数据库上 CsinAgCl6的BAND gap 显示为 1.34 eV ， 而文献上说 CsinAgCl6的带隙为3.05 eV . 另一篇文献<<“Blue-light-excited narrowing red photoluminescence in lead-free double perovskite Cs2−xKxAg0.6Na0.4In0.8Bi0.2Cl6−xBrx with cryogenic effects”>>从紫外-可见吸收光谱中估计的带隙. 文献 《通过铁合金调整 Cs2AgInCl6 纳米晶体的带隙以实现光电应用》：“所有无机金属卤化物包晶纳米晶体（NCs）因其在光电器件中的潜在应用而备受关注。在此，我们首次报道了利用热注入法轻松合成 Fe3+ 合金 Cs2AgInCl6 双包晶纳米晶体的过程。在原始结构中，Fe3+ 部分取代了 In3+，导致晶格收缩，同时保留了双包晶结构，合金含量高达 30%。X 射线衍射图（XRD）和电子自旋共振光谱（ESR）都证实了这一点。通过改变双包晶系中合金化的 Fe3+ 数量，带隙从 3.05 eV 显著调整到 2.0 eV。” <<“Blue-light-excited narrowing red photoluminescence in lead-free double perovskite Cs2−xKxAg0.6Na0.4In0.8Bi0.2Cl6−xBrx with cryogenic effects”>>图2b 从紫外-可见吸收光谱中估计的带隙..好像是靠几条虚线的在X轴上的截距估计带隙，带隙=截距之差 ？  图2b 从紫外-可见吸收光谱中估计的带隙. |
回复此楼» 猜你喜欢
本科211，293分请求调剂
已经有6人回复
-
085600材料与化工调剂
已经有25人回复
-
本9一志愿2 0854低分专硕286求调剂
已经有4人回复
-
085600，320分求调剂
已经有9人回复
-
316求调剂
已经有5人回复
-
0856调剂
已经有8人回复
-
278求调剂
已经有5人回复
-
0703求调剂383分
已经有3人回复
-
400分求调剂
已经有3人回复
-
085701求调剂
已经有5人回复
» 本主题相关商家推荐: (我也要在这里推广)
Ayase_lumi
铜虫 (小有名气)
- 应助: 3 (幼儿园)
- 金币: 217.8
- 帖子: 97
- 在线: 8.2小时
- 虫号: 35435803
- 注册: 2024-05-18
- 性别: GG
- 专业: 固体无机化学
2楼2024-12-21 21:40:32
dxcharlary
专家顾问 (职业作家)
-
专家经验: +83 - 应助: 251 (大学生)
- 金币: 10421.6
- 散金: 155
- 红花: 65
- 帖子: 3137
- 在线: 757.6小时
- 虫号: 936718
- 注册: 2010-01-04
- 专业: 凝聚态物性I:结构、力学和
- 管辖: 第一性原理
3楼2024-12-21 22:14:43
【答案】应助回帖
感谢参与，应助指数 +1
|
一切理论计算都需要实验验证，在实验测试可靠的情况下，以实验结果为准。 你在MJ网站看到的带隙是DFT计算采用GGA广义梯度近似计算得到。DFT计算下GGA近似或者LDA近似在计算半导体带隙都存在带隙偏小问题，最典型的是ZnO带隙。解决办法DFT+U，或者HSE杂化泛函去局域化，最理想的是近年发展的GW方法。 发自小木虫IOS客户端 |
4楼2024-12-21 22:15:23
，128G 搞不定 5楼2024-12-22 15:55:22
6楼2024-12-22 16:18:53
Ayase_lumi
铜虫 (小有名气)
- 应助: 3 (幼儿园)
- 金币: 217.8
- 帖子: 97
- 在线: 8.2小时
- 虫号: 35435803
- 注册: 2024-05-18
- 性别: GG
- 专业: 固体无机化学
7楼2024-12-22 18:08:16
|
本帖内容被屏蔽 |
8楼2024-12-24 11:17:45
