[求助]
Icem网格划分问题求解 已有1人参与
|

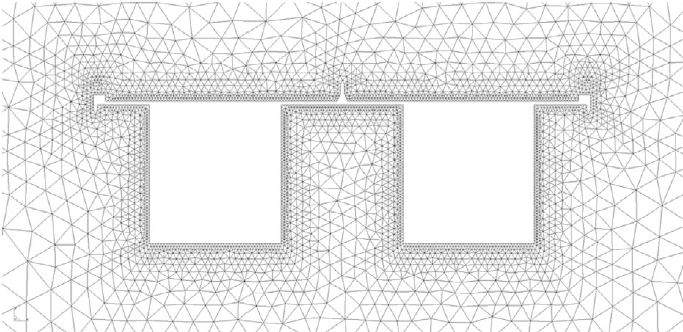

请教论坛里各位大神一个关于Icem网格划分的问题。模型如下，是一个双箱梁主梁断面，计算高雷诺数下的涡激振动，为了满足湍流模型的计算要求，断面周围设置了尺寸很小的四边形边界层网格，其他区域采用三角形非结构网格，整个计算域分为红、蓝、绿三个区域，网格尺寸从内到外逐渐加大（通过设置每个区域边界线的网格节点数来控制网格疏密），这样一来导致区域1产生了过于细密的网格，导致网格数量过多，影响了计算效率。图4的网格是别人论文里划分的网格，请问要怎么做才能画出像他那样只在断面附近加密，而其他区域（主要是1，也包括区域2和3）网格尺寸设置较大，从而在满足计算精度的前提下减小网格数量，加快计算呢？如何指定网格尺寸从内到外逐渐加大的生长率呢？ 1.JPG  2.JPG  3.JPG  4.JPG |
