[求助] 有关加工硬化率的问题已有1人参与

请问:加工硬化率曲线中,working hardening rate是如何求出来的?我按照求导求出来数值非常小,并且散点分布很散?求大神指导

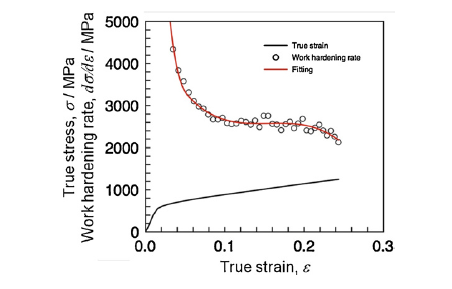

有关加工硬化率的问题
论文中

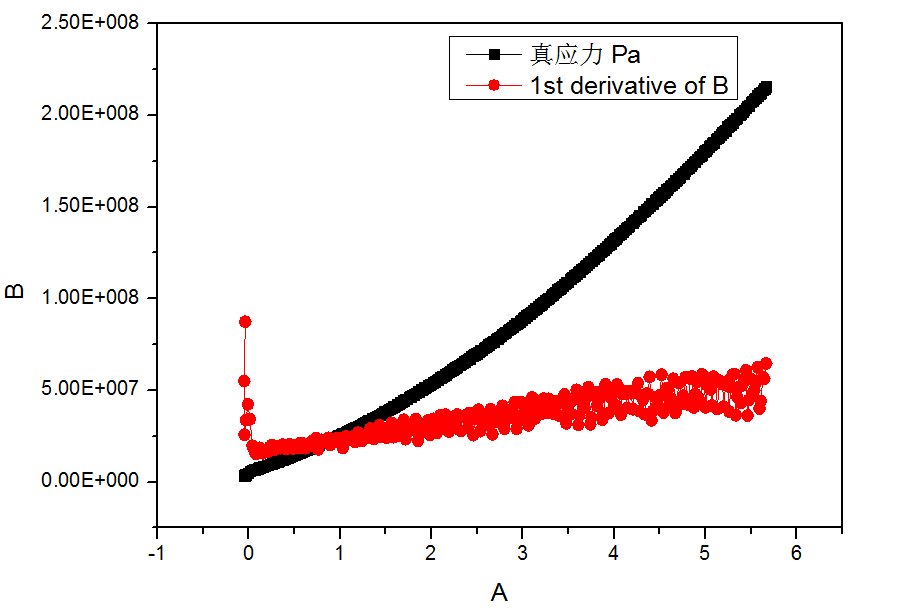

有关加工硬化率的问题-1
自己作图
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

感谢参与,应助指数 +1
个人理解:假设材料的拉伸的工程应力σ与工程应变ε曲线的函数关系为:σ=σ(ε),则加工硬化率应该是:α=dσ/dε 。而真应变θ=Ln(1+ε),真应力Σ=σ*(1+ε)。
图2应该是真应力与真应变的关系图。即现在是已知真应力和真应变的函数关系,即Σ=Σ(θ),要求α=dσ/dε。利用复合函数求导法则即可由Σ=Σ(θ)得到α=dσ/dε。
2楼2017-10-30 16:12:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

AKWang2017

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by peterflyer at 2017-10-30 16:12:49
个人理解:假设材料的拉伸的工程应力σ与工程应变ε曲线的函数关系为:σ=σ(ε),则加工硬化率应该是:α=dσ/dε 。而真应变θ=Ln(1+ε),真应力Σ=σ*(1+ε)。
图2应该是真应力与真应变的关系图。即现在是已 ...

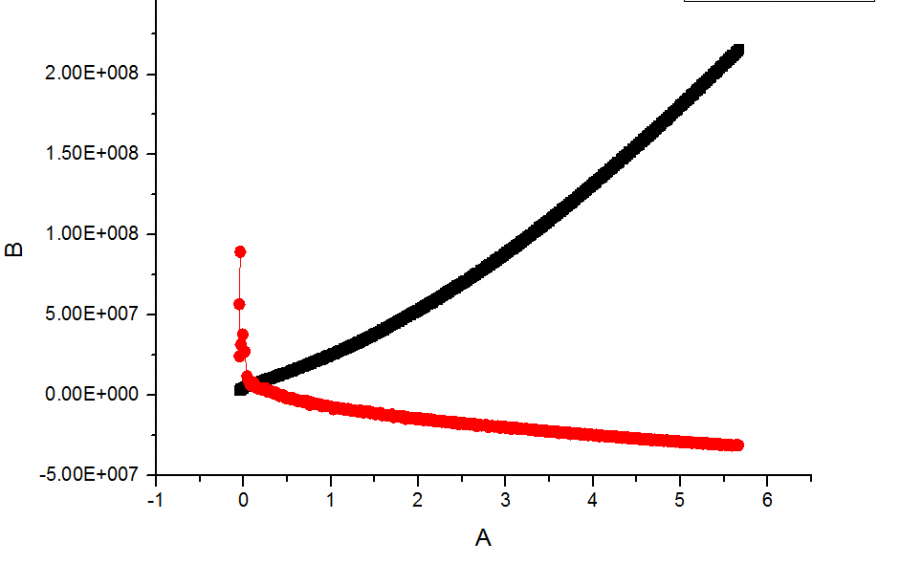

我按照你的方法做出来大小差别蛮大,这是为什么?值比较小,但曲线好像是一致的。
有关加工硬化率的问题-2

3楼2017-10-31 09:38:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


引用回帖:
3楼: Originally posted by AKWang2017 at 2017-10-31 09:38:09
我按照你的方法做出来大小差别蛮大,这是为什么?值比较小,但曲线好像是一致的。

...

检查一下各个计算量的量纲是否正确。
4楼2017-10-31 10:03:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

AKWang2017

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by peterflyer at 2017-10-31 10:03:02
检查一下各个计算量的量纲是否正确。...

加工硬化率应该是真应力与真应变的导数吧?论文里没说是工程应力应变?是不是这里出错了呢?
5楼2017-10-31 10:58:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
