[求助]
concrete
|
本人现在做混凝土离析试验，方法是将硬化后的混凝土试件纵向劈开，对骨料进行涂黑染色，然后拍摄照片。对照片进行图像处理，即将试件沿纵向均分为三部分，计算每部分的骨料面积率，然后再算变异系数。但是照片我不知道如何均分三层，并且计算每层的骨料面积，具体怎么做不知道。而且是用哪个软件合适，是ImageJ呢还是ps，想请教下各位大神 IMG_0102.JPG |
回复此楼» 猜你喜欢
用于UV胶水涂布的PO 、PET、 PVC膜
已经有2人回复
-
哈尔滨工业大学（本部）急招2027级申请-考核博士研究生，9月29日截止
已经有2人回复
-
冶金与矿业论文润色/翻译怎么收费?
已经有204人回复
-
沙特法赫德国王石油矿产大学（KFUPM）材料科学与工程系杨炯副教授诚聘博士后
已经有2人回复
-
求XFD挂槽浮选机搅拌装置仿真模型
已经有0人回复
-
南农工学院2027生物能源（方真教授）组(招3名博士生-考核制， 15位左右硕士)
已经有0人回复
-
申博帖
已经有1人回复
-
氩离子切割研磨（CP）技术
已经有0人回复
-
微观结构解析与TEM测试选型考量
已经有0人回复
-
【博士招生】伦敦玛丽女王大学Palma教授招收2027年CSC博士生：可编程杂化材料纳米技术
已经有0人回复
avizo_user
金虫 (正式写手)
- 应助: 6 (幼儿园)
- 金币: 3413.3
- 红花: 6
- 帖子: 367
- 在线: 44.3小时
- 虫号: 4264377
- 注册: 2015-12-03
- 性别: GG
- 专业: 计算机应用技术
cpfl
2楼2017-07-11 14:46:30
3楼2017-07-11 17:28:03
avizo_user
金虫 (正式写手)
- 应助: 6 (幼儿园)
- 金币: 3413.3
- 红花: 6
- 帖子: 367
- 在线: 44.3小时
- 虫号: 4264377
- 注册: 2015-12-03
- 性别: GG
- 专业: 计算机应用技术
|

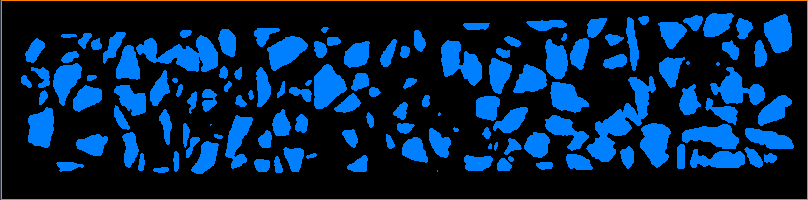

我是用AVIZO做的，如果你自己处理，建议重新拍一下，看看是否打着闪光灯会好些，我在处理时右下角区域(材料外)的阴影用了好几种算法反复处理才获取材料完整边界的，在此基础上可分割出骨料(二值化就可以)，然后统计骨料面积与整体材料的面积比。 另外，利用参照物尺子，可以大致计算出像素与实际物理尺寸的对应关系，这样算出来的骨料面积其实就是实际的面积。 发自小木虫Android客户端 |
4楼2017-07-12 02:18:03
