[交流] 晶体的HRTEM图和XRD图的分析

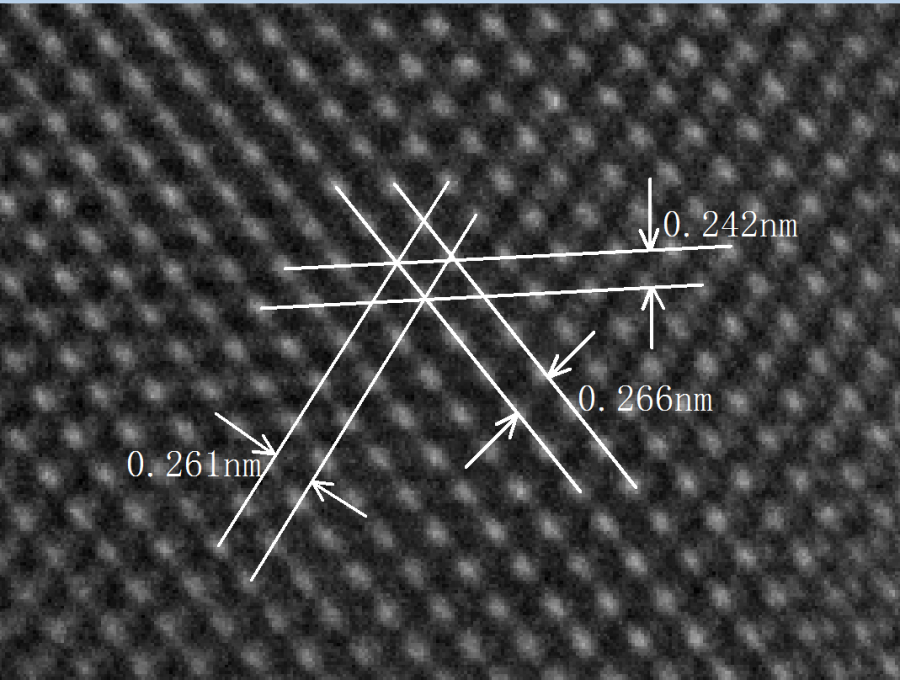

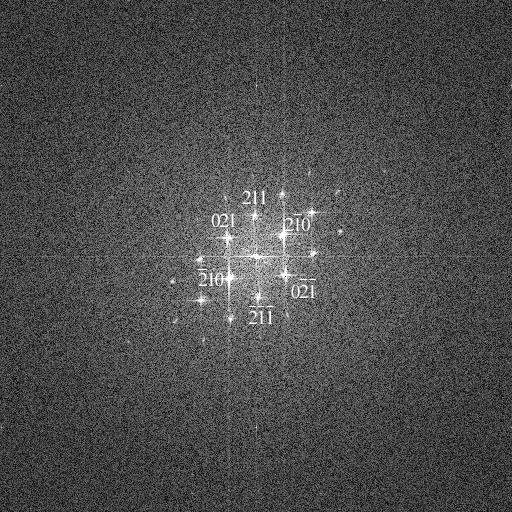

对实验室生长出的钙钛矿单晶,进行了HRTEM测试,得到的HRTEM图(图01)并对其进行FFT变换和标定。而单晶的XRD如图02。想请大神指点一下,这个HRTEM图如何与XRD图对应分析,怎么确定单晶的生长方向。(标定是我自己标的,第一次做这个工作,如果标的有什么问题,请大神指正)

晶体的HRTEM图和XRD图的分析


晶体的HRTEM图和XRD图的分析-1


晶体的HRTEM图和XRD图的分析-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大笨虫子

铁虫 (小有名气)


这个单晶是立方晶系。晶格参数a约为5.9276A。。。。。。
2楼2017-05-03 09:49:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leiws

至尊木虫 (职业作家)



大笨虫子(金币+1): 谢谢参与
直接标定出晶带轴就可以了;通过正常的晶体文件计算一下看看粉末衍射的强度分布是不是正确?再回过来比较是否有择优取向?
4楼2017-05-03 12:29:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大笨虫子

铁虫 (小有名气)


引用回帖:
4楼: Originally posted by leiws at 2017-05-03 12:29:56
直接标定出晶带轴就可以了;通过正常的晶体文件计算一下看看粉末衍射的强度分布是不是正确?再回过来比较是否有择优取向?

大神能不能详细说一下。我现在想知道这个图标定有没有问题,该怎么与XRD图对比来看晶体的生长方向
5楼2017-05-03 13:33:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

XIAO199314

新虫 (小有名气)



大笨虫子(金币+1): 谢谢参与
引用回帖:
4楼: Originally posted by leiws at 2017-05-03 12:29:56
直接标定出晶带轴就可以了;通过正常的晶体文件计算一下看看粉末衍射的强度分布是不是正确?再回过来比较是否有择优取向?

请问算出晶带轴,怎样确定生长方向。
6楼2018-11-14 20:24:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
wtbccq5053楼
2017-05-03 09:52   回复
大笨虫子(金币+1): 谢谢参与
