[求助]
微纳加工图案线条宽度不均匀 已有2人参与
|

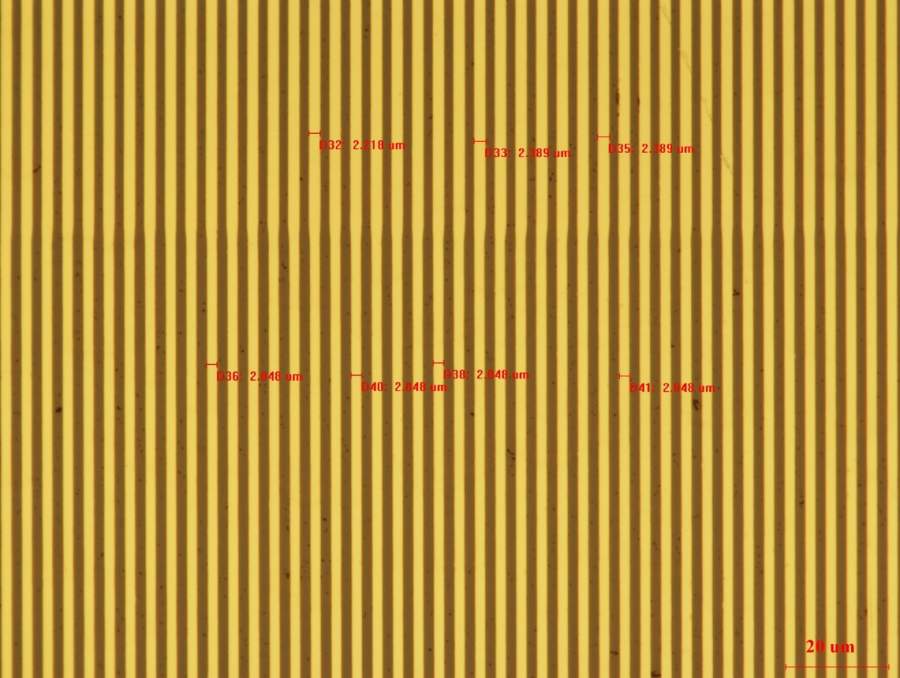

我制作的2um的长条电极出现了电极宽度不均匀的现象，这是光刻时间问题还是显影的问题？我在苏州纳米所做的，光刻机MA6-1，光刻胶ZA5214，曝光时间6s，显影时间45s。 图片1.jpg |
回复此楼» 猜你喜欢
稀土发光分析｜核壳结构｜寿命拟合
已经有13人回复
-
稀土发光分析｜核壳结构｜寿命拟合
已经有6人回复
-
无机化学论文润色/翻译怎么收费?
已经有163人回复
-
稀土发光分析｜核壳结构｜寿命拟合
已经有0人回复
-
稀土发光分析｜核壳结构｜寿命拟合
已经有0人回复
-
26 届青岛大学纺织化学与染整工程硕士（液体纳米分散染料方向）求申博建议
已经有4人回复
-
26 届青岛大学纺织化学与染整工程（液体纳米分散染料）求浙理工纺织 / 材料博导名额
已经有1人回复
-
敢问Acta Pharmaceutica Sinica B with Editor 三周了，能是什么情况？
已经有0人回复
-
求助 CeO2 Fe3O4 Cu2S CoFe2O4 标准卡 Jade 导出的数据
已经有0人回复
-
招生--河北大学26年秋季入学博士
已经有1人回复
» 本主题相关商家推荐: (我也要在这里推广)
2楼2017-04-17 16:04:57
3楼2017-04-17 16:10:15
yswyx
专家顾问 (著名写手)
-
专家经验: +651 - MN-EPI: 8
- 应助: 807 (博后)
- 贵宾: 0.204
- 金币: 2618.9
- 散金: 6018
- 红花: 112
- 帖子: 2705
- 在线: 577.8小时
- 虫号: 446878
- 注册: 2007-10-30
- 性别: GG
- 专业: 半导体微纳机电器件与系统
- 管辖: 微米和纳米
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
dwx4062: 金币+5, ★★★★★最佳答案, 谢谢，按照你的建议，我仔细观察了光刻板，果然是光刻板的图案宽度不均匀。 2017-04-18 13:13:59
感谢参与，应助指数 +1
dwx4062: 金币+5, ★★★★★最佳答案, 谢谢，按照你的建议，我仔细观察了光刻板，果然是光刻板的图案宽度不均匀。 2017-04-18 13:13:59
|
从图形上看，刚好是光刻版的场拼接的地方，线条宽度突然变小。应该是光刻版的问题。 你再观察一下光刻版，看看是不是在某个地方突然变窄。 像你这么小的线条，制版的时候要注意，不仅仅要写明最小的线宽，还要要求一下线宽的精度。你可以问问研材微纳这边制版的技术人员，一般的话，对应的线宽和精度不一样，价格也不一样，你可以直接发邮件咨询一下。 另外，2um的线条，我们建议用stepper做比较保险。尤其是高密度长线条。 还有一种可能是光刻胶厚度上有台阶，不过这种几率非常小。 |
