断翼的天使金虫 (小有名气)
|
[求助]
电化学阻抗图谱分析已有2人参与
|
|
|

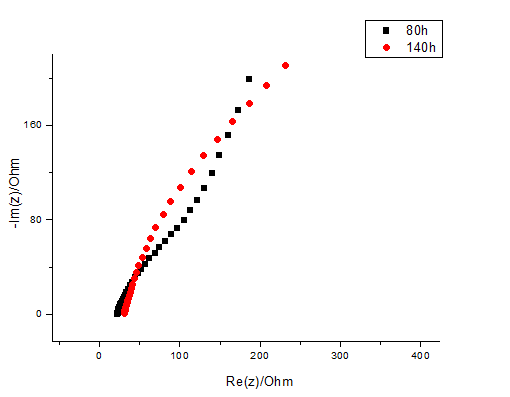

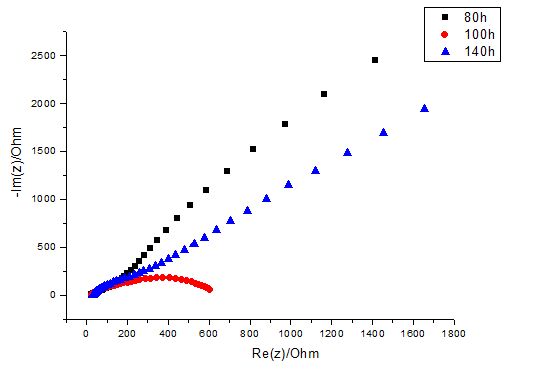

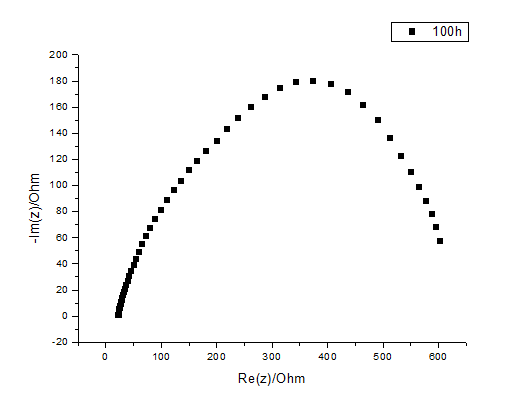

本人刚刚接触电化学，看了一部分理论知识，但是还是对实验过程中遇到的问题搞不太清楚，麻烦知道的同仁指导指导，万分感激~ 试验过程为三电极体系，工作电极和辅助电极均为碳片，参比电极为饱和甘汞电极，采用电化学阻抗测定产电微生物在不同生长时期的欧姆阻抗、生物膜阻抗、电荷阻抗以及传质阻抗之间的关系。以下是3个不同时期的数据结果图，其中拟采用的等效电路图为R1+Q1/（R2+Zw）+Q3/R3，R1为欧姆阻抗，R2、R3分别为电荷阻抗和生物膜阻抗，Zw为传质阻抗。问题是从这个等效电路中可以得到很多参数，但是图中的曲线对应的是哪一段 就不是十分清楚了。菜鸟一枚，还望大神指导一下~   1.png  2.png  3.png |
回复此楼» 猜你喜欢
大连工业大学招收储能电池方向博士1名
已经有0人回复
-
《把心放慢，世界就会温柔起来》
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有76人回复
-
钠离子硬碳负极扣式半电池组装都没有电流！！！
已经有2人回复
-
Ni元素XPS分析
已经有1人回复
-
广东以色列理工材料系能源与电子材料课题组——博士（以色列理工学位）
已经有3人回复
-
青岛大学化学化工学院分子测量学研究院2026年招收博士研究生
已经有0人回复
-
求一份origin2019以上版本的origin软件压缩包
已经有1人回复
-
电化学基础知识与资源网站
已经有2人回复
-
宁夏大学国家重点实验室膜分离课题组招收2026级博士生
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
电化学交流阻抗谱分析
已经有15人回复- 求各位电化学大神给我点指点和提示。电化学阻抗谱拟合。
已经有12人回复
- 电化学阻抗图谱分析，急求帮助，万分感谢！！！！！
已经有0人回复
- 电化学分析
已经有2人回复
- 电化学阻抗图谱分析
已经有3人回复
- 求助交流阻抗图谱分析
已经有9人回复
- 分享一些电化学阻抗学习的资料
已经有136人回复
- 电化学阻抗图谱中伯特图阻抗图分析
已经有3人回复
- 交流阻抗图谱分析
已经有4人回复
- 急求助电化学阻抗图谱和电化学极化图分析
已经有3人回复
- EIS图谱分析
已经有5人回复
- 本科论文，电化学部分图谱不会分析，跪求帮忙，过几天就答辩了
已经有8人回复
- 半导体电化学阻抗图谱分析
已经有25人回复
- 电化学阻抗EIS分析
已经有55人回复
- 钝态体系电化学阻抗图谱特征
已经有4人回复
- 如何从缓蚀剂的电化学阻抗图谱分析出缓蚀机理和缓蚀效率
已经有2人回复
- 【求助】电化学阻抗图谱分析
已经有1人回复
- 交流阻抗图谱分析
已经有1人回复
- 【求助】金属电极循环伏安法图谱及交流阻抗图谱分析
已经有10人回复
断翼的天使
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1106.8
- 散金: 44
- 红花: 2
- 帖子: 230
- 在线: 156.5小时
- 虫号: 1218910
- 注册: 2011-03-02
- 专业: 环境微生物学
3楼2017-04-17 09:03:40
阮之复兴
金虫 (小有名气)
- ECEPI: 1
- 应助: 50 (小学生)
- 金币: 1506.1
- 红花: 58
- 帖子: 216
- 在线: 146.5小时
- 虫号: 1291867
- 注册: 2011-05-11
- 性别: GG
- 专业: 电化学
【答案】应助回帖
★ ★ ★
感谢参与，应助指数 +1
断翼的天使: 金币+3, ★★★很有帮助 2017-04-17 09:16:05
感谢参与，应助指数 +1
断翼的天使: 金币+3, ★★★很有帮助 2017-04-17 09:16:05
|

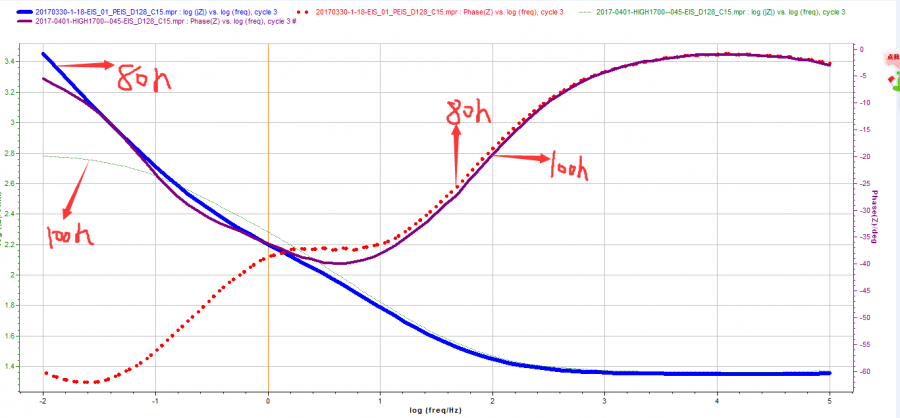

首先，最好把阻抗谱的Bode图也贴出来。Nyquist图虽然直观，但是看不到频率，也看不清高频率的区域。 在拟合的时候，一定要注意选取的等效电路具有物理意义。比如你用了两个R/Q并联组合，这可以理解，大概就是一个界面＋偶电性质的膜层 这样一个模型。但是Zw的出现，表示中间有物质传输控制的反应。在你的体系里，哪个反应是物质传输控制的？ 在有了模型的基础上，看看你的系统是否有表现出模型的特征。比如你用的这个模型，是会表现出２个叠加的半圆。似乎在三个样本里都会出现。只是40和140没有完整的半圆。而是Zw会有一段特征的45度线，这就看不出来了。 另外一个疑问是，按照时间顺序，系统阻抗应该会有个渐进的表现。而现在是，１００的表现，跟４０和１４０的表现完全不一样，这就很奇怪了，或是说，这三个系统的阻抗电路根本就不是一样的？ 先搞清楚适用哪个电路，这是难点。 还有，这三个阻抗谱的能大致重复出来吗？如果不能重复，这就没法研究。 |
2楼2017-04-15 23:38:19
