[求助] 如何用ANSYS APDL提取一种特殊的节点温度 已有1人参与

我把WORKBENCH热固耦合瞬态分析的rst.结果导入ANSYS经典界面进行后处理提取模型某一截面上所有节点的温度和应力,如图。
如何用ANSYS APDL提取一种特殊的节点温度
在提取应力时利用命令流*GET,S_Xyz(k,1),NODE,Nd,S,EQV可以一个一个将节点的等效应力存放到数组,但提取温度时出现了问题。通过GUI界面

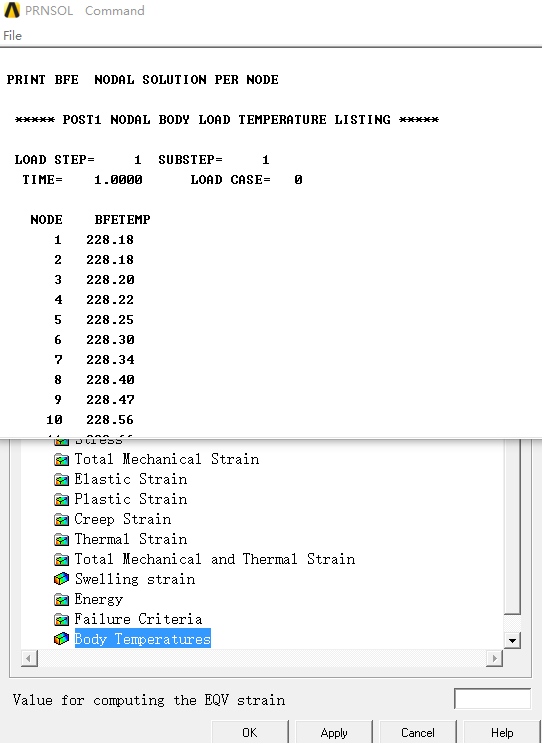

list result-Nodal Solution-BodyTemperaturesT可以导出结果
如何用ANSYS APDL提取一种特殊的节点温度-1
该温度BFETEMP是某一时刻workbench以热边界条件方式加载到节点上的温度,我想问问各位高手有没有办法类似应力,用命令流的形式将这种节点温度提取出来。
我提取应力的命令流:
CODE:
*GET,Nd,NODE,0,NUM,MIN
     *DO,k,1,Nnod,1
            *if,Nd,LE,8184,then
                 *GET,S_Xyz(k,1),NODE,Nd,S,EQV !等效应力第1列
                 Nd=NDNEXT(Nd)                        !下一节点
           *else
           *endif
      *ENDDO
*VWRITE,S_Xyz(1,1)                                       !输出第一列的数据
(F15.4)

回复此楼

» 收录本帖的淘帖专辑推荐

资源整理

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

我用沉默反击你
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shiyi521

禁虫 (小有名气)

本帖内容被屏蔽

2楼2017-04-11 09:23:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shiyi521

禁虫 (小有名气)

本帖内容被屏蔽

3楼2017-04-11 10:13:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

没看明白,楼主到底是要获取前处理中施加到节点上的温度,还是获取求解后节点温度,两者略有差异。

下面两条命令供楼主参考

/prep7
...
*GET, T(k,1), NODE, Nd, ntemp

/solu
...
*GET, T(k,1), NODE, Nd, temp
4楼2017-04-11 12:10:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zuiai214

银虫 (小有名气)

这个BFE温度是计算前施加在节点上的,用ntemp命令提取不了,显示的温度结果都是0
我用沉默反击你
5楼2017-04-11 21:25:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by zuiai214 at 2017-04-11 21:25:16
这个BFE温度是计算前施加在节点上的,用ntemp命令提取不了,显示的温度结果都是0

看楼主上面list的节点信息是后处理结果,试下下面命令

/post1
...
*GET, T(k,1), NODE, Nd, temp
6楼2017-04-12 09:00:48
