[求助] ansys如何在一个实体单元几何体面上设弹性约束，求大神指教 ，最好附例子已有1人参与

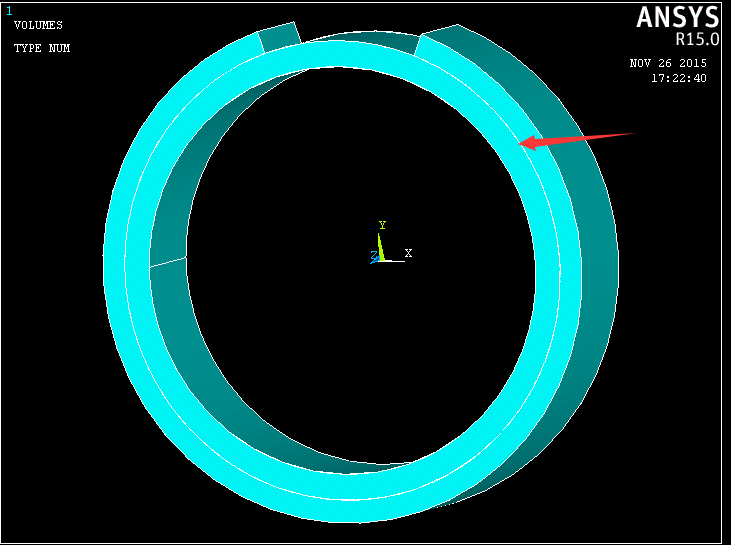

想用ANSYS模拟混凝土管片的受力，管片环外围也是一层混凝土，想模拟外层混凝土对管片的支撑，不知道如何设置约束条件。求大神指导如何在实体单元几何体面上设置弹性约束，最好附例子 。。小弟不甚感激

ansys如何在一个实体单元几何体面上设弹性约束，求大神指教 ，最好附例子


ansys如何在一个实体单元几何体面上设弹性约束，求大神指教 ，最好附例子-1
回复此楼

» 猜你喜欢
1楼2015-11-26 17:38:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygt_hit

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
我见有人用弹簧单元模拟梁柱半刚性节点，combine39单元，具体不太了解。你看看能不能用得上。
赞一下 回复此楼
知其然，知其所以然。
2楼2015-11-26 18:17:24
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

笑天zj

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by mygt_hit at 2015-11-26 18:17:24
我见有人用弹簧单元模拟梁柱半刚性节点，combine39单元，具体不太了解。你看看能不能用得上。

谢谢啊    在梁单元才能用节点接触吧    实体单元面怎么弄啊
赞一下 回复此楼
3楼2015-11-26 20:37:25
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygt_hit

专家顾问 (职业作家)

【答案】应助回帖

只要有节点就可以，一个方案是在表面划分出节点来，再加弹簧。
方案2：workbench中可以加弹性支承，elastic support。
方案3：表面上加弹性基地约束，需要用表面单元surf153,surf154，指定实常数EFS.
有一个介绍性文档（不是例子）http://www.docin.com/p-819669634.html
就查到了这些，具体的例子我没有。
赞一下(1人) 回复此楼
知其然，知其所以然。
4楼2015-11-26 22:02:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

笑天zj

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by mygt_hit at 2015-11-26 22:02:47
只要有节点就可以，一个方案是在表面划分出节点来，再加弹簧。
方案2：workbench中可以加弹性支承，elastic support。
方案3：表面上加弹性基地约束，需要用表面单元surf153,surf154，指定实常数EFS.
有一个介绍 ...

好的，谢谢啦
回复此楼
5楼2015-11-26 22:12:29
