ANSYS网格划分，请教各位大神！！！ 已有1人参与
|
|

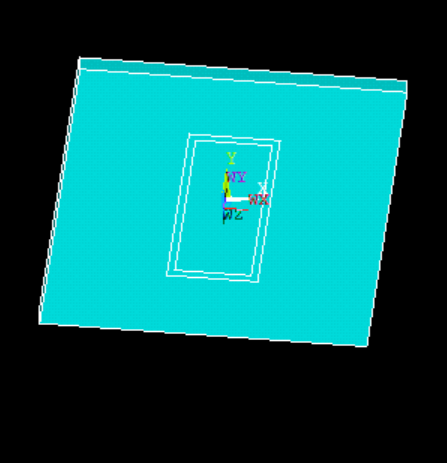

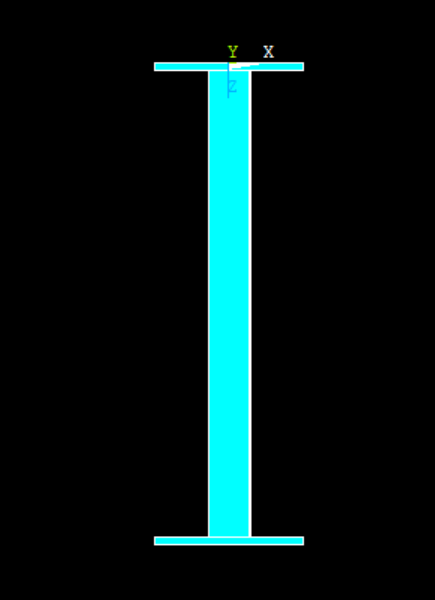

请懂的大神帮忙分析一下，不胜感激！！！ 如图，一矩形方管柱（空心），上下端焊有两块钢板，建模时方管和上下钢板建为一个整体。 网格划分时将方管和上下钢板通过divide切开然后Vglue一下，现在想单独划分上部钢板，可切开的地方有两圈线。 为将网格划分的整齐些，我将这些面相加在一起（这样才能满足映射划分的条件），请问相加后会不会影响力的传递？这样钢板和方管接触的地方变为两个面了，这样做行不行？  4(6DPK22VB9R93L3F9L0XFR.png  UEXS2RW}EZ($Z6VM}G1_S[N.png |
